50
Français

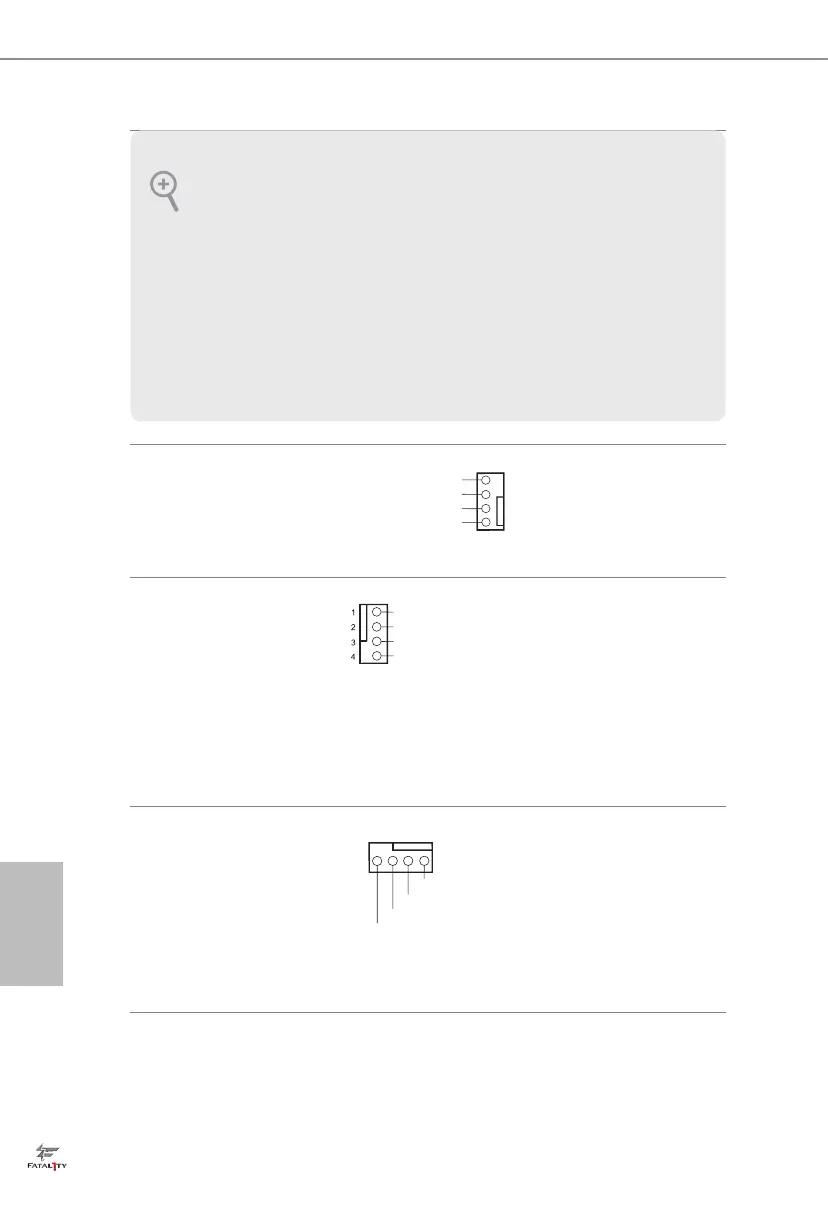

Connecteur du ventilateur du
châssis
(CHA_FAN2 à 4 broches)
(voir p.1, No. 6)
Veuillez brancher les câbles du
ventilateur sur les connecteurs
du ventilateur, puis reliez le l
noir à la broche de mise à terre.
Connecteur du ventilateur de
châssis optionnel/pompe à eau
(CHA_FAN/W_PUMP à 4
broches)
(voir p.1, No. 17)
Cette carte mère est dotée de
deux connecteurs pour ventila-
teur de
châssis
à refroidissement
par eau à 4 broches. Si vous en-
visagez de connecter un ventila-
teur de refroidisseur d'eau pour
châssis
à 3 broches, veuillez le
brancher sur la Broche 1-3.
Connecteur du ventilateur du
processeur
(CPU_FAN1 à 4 broches)
(voir p.1, No. 4)
Cette carte mère est dotée d’un
connecteur pour ventilateur
de processeur (Quiet Fan) à 4
broches. Si vous envisagez de
connecter un ventilateur de
processeur à 3 broches, veuillez
le brancher sur la Broche 1-3.
GND
FAN_VOLTAGE_CONTROL
FAN_SPEED
FAN_SPEED_CONTROL
1. L’audio haute dénition prend en charge la technologie Jack Sensing (détection de la
che), mais le panneau grillagé du châssis doit être compatible avec la HDA pour fonc-
tionner correctement. Veuillez suivre les instructions gurant dans notre manuel et dans
le manuel du châssis pour installer votre système.
2. Si vous utilisez un panneau audio AC’97, veuillez le brancher sur l’embase audio du
panneau frontal en procédant comme suit :
A. branchez Mic_IN (MIC) sur MIC2_L.
B. branchez Audio_R (RIN) sur OUT2_R et Audio_L (LIN) sur OUT2_L.
C. branchez la mise à terre (GND) sur mise à terre (GND).
D. MIC_RET et OUT_RET sont exclusivement réservés au panneau audio HD. Il est
inutile de les brancher avec le panneau audio AC’97.
E. Pour activer le micro frontal, sélectionnez l’onglet «FrontMic» du panneau de con-
trôle Realtek et réglez le paramètre «Volume d’enregistrement».
GND
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTRO L
CPU_F
FAN_VOLTAGE
GND
AN_SPEED
FAN_SPEED_CONTROL
