ASROCK Fatal1ty AB350 Gaming-ITX/ac Series User Manual

Fatal1ty AB350 Gaming-ITX/ac Series
51
Français

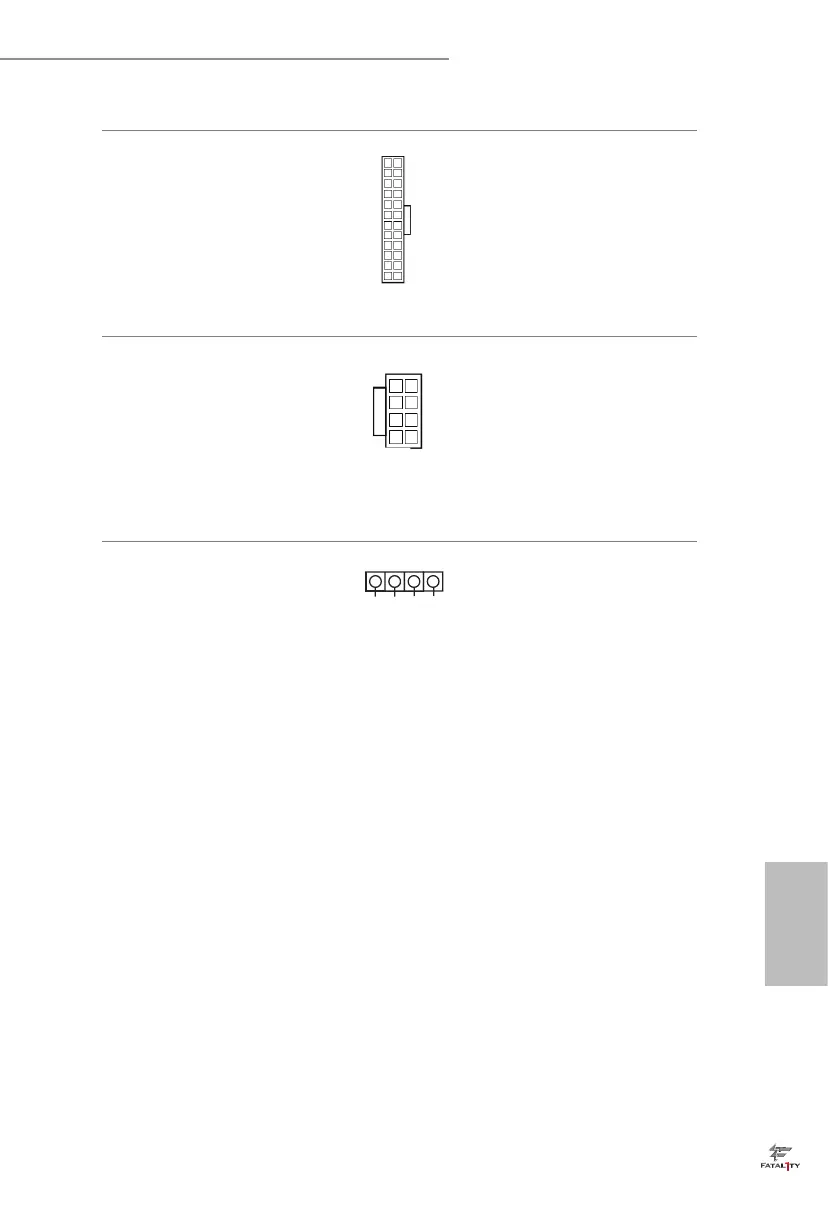

Connecteur d’alimentation ATX
(ATXPWR1 à 24 broches)
(voir p.1, No. 7)
Cette carte mère est dotée d’un
connecteur d’alimentation
ATX à 24 broches. Pour utiliser
une alimentation ATX à 20
broches, veuillez eectuer les
branchements sur la Broche 1
et la Broche 13.
Connecteur d’alimentation ATX
12V
(ATX12V1 à 8 broches)
(voir p.1, No. 1)
Cette carte mère est dotée d’un
connecteur d’alimentation
ATX 12V à 8 broches. Pour
utiliser une alimentation ATX
à 4 broches, veuillez eectuer
les branchements sur la Broche
1 et la Broche 5.
Embase LED de VENTILA-
TEUR AMD
(AMD_FAN_LED1 à 4 broches)
(voir p.1, No. 3)
L'embase LED de VENTILA-
TEUR AMD sert à connecter
le câble d'extension LED RVB
fourni avec un dissipateur
thermique AMD. La connexion
par câble permet aux utilisateurs
de choisir parmi plusieurs eets
lumineux LED.
Attention : N'installez jamais le
câble LED de VENTILATEUR
dans le mauvais sens ; dans le
cas contraire, le câble peut être
endommagé.
12
1
24
13
5
8
1
4
12V G R B
1

ASROCK Fatal1ty AB350 Gaming-ITX/ac Series Specifications

General

Form Factor	Mini-ITX
Chipset	AMD B350
CPU Socket	AM4
Maximum Memory	32GB
PCIe Slots	1 x PCIe 3.0 x16
Audio	7.1 CH HD Audio (Realtek ALC1220 Audio Codec)
RAID Support	RAID 0, 1, 10
HDMI	1 x HDMI
DisplayPort	1 x DisplayPort
Memory Slots	2 x DIMM
Memory Speed	DDR4 3200+(OC)
Storage Interface	4 x SATA3, 1 x Ultra M.2
Network	Gigabit LAN 10/100/1000 Mb/s
Bluetooth	Bluetooth 4.2
USB Ports	2 x USB 2.0, 6 x USB 3.1 Gen1
