Fatal1ty AB350 Gaming-ITX/ac Series
79
Русский

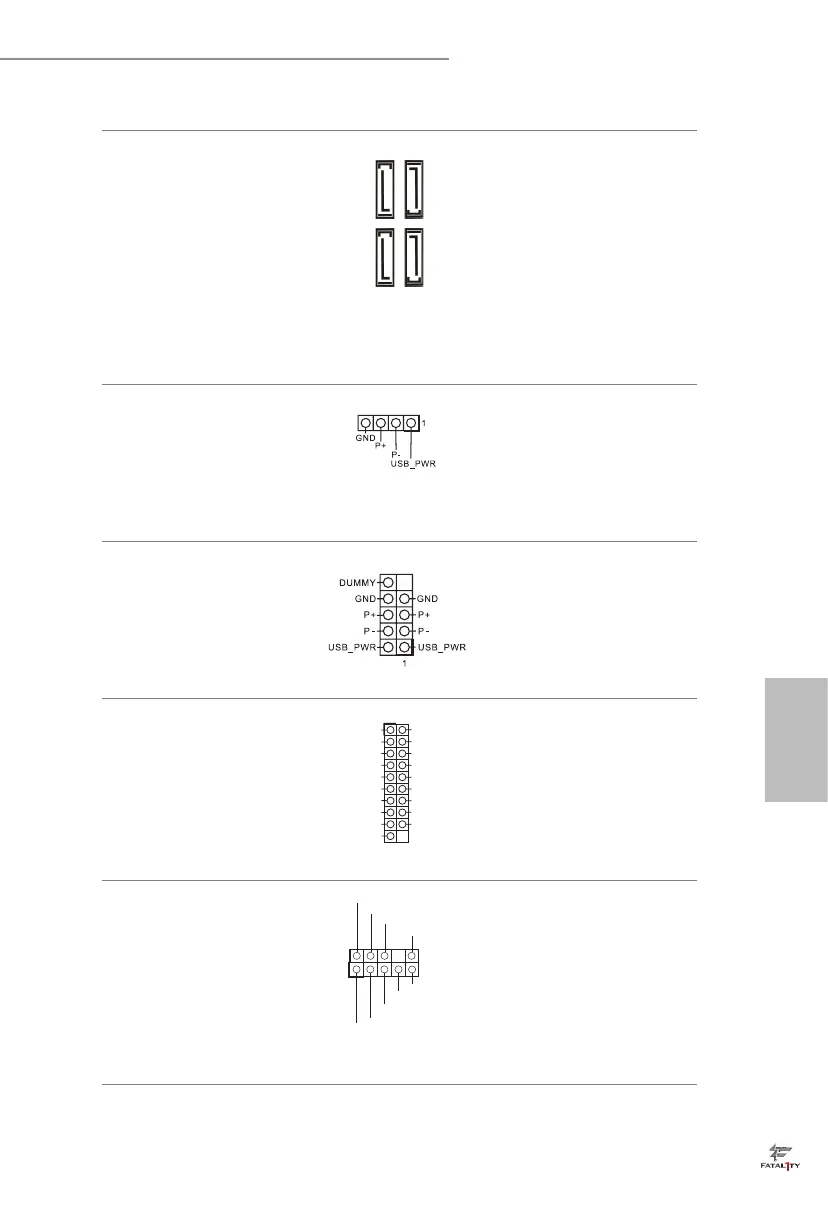

Разъемы Serial ATA3
(SATA3_1:
см. стр.1,№ 11)
(SATA3_2:
см. стр. 1, № 10)
(SATA3_3:
см. стр. 1, № 12)
(SATA3_4:
см. стр.1,№ 13)
Эти четыре разъема
SATA3 предназначены для
подключения кабелей SATA
внутренних запоминающих
устройств для передачи
данных со скоростью до 6,0
Гбит/с.
Колодка для подключения
USB-кулера AMD со
светодиодной подсветкой.
(4-контактная, USB_5)
(см. стр. 1, № 2)
Эта колодка служит для
подключения разъема USB
на кулере AMD SR3.
Колодка USB 2.0
(9-контактная, USB_3_4)
(см. стр. 1, № 8)
На системной плате
размещена одна колодка.
Каждая колодка USB 2.0
может поддерживать два
порта.
Колодка USB 3.0
(19-контактная, USB3_3_4)
(см. стр. 1, № 9)
На системной плате
размещена одна колодка.
Каждая колодка USB 3.0
может поддерживать два
порта.
Аудиоколодка передней
панели
(9-контактная, HD_AUDIO1)
(см. стр. 1, № 18)
Эта колодка предназначена
для подключения
аудиоустройств к передней
аудиопанели.
SATA3_2
SATA3_1
SATA3_4
SATA3_3
1
IntA_ PB_D +
Dummy
IntA_ PB_D -
GND
IntA_ PB_S STX+
GND
IntA_ PB_S STX-
IntA_ PB_S SRX+
IntA_ PB_S SRX-
Vbus
Vbus
IntA_ PA_S SRX-
IntA_ PA_S SRX+
GND
IntA_ PA_S STX-
IntA_ PA_S STX+
GND
IntA_ PA_D -
IntA_ PA_D +
J _SENSE
O UT2_L
1
M IC_RET
P RESENCE#
GN D
O UT2_R
M IC2_R
M IC2_L
OUT_RET
