Fatal1ty X99X Killer Series

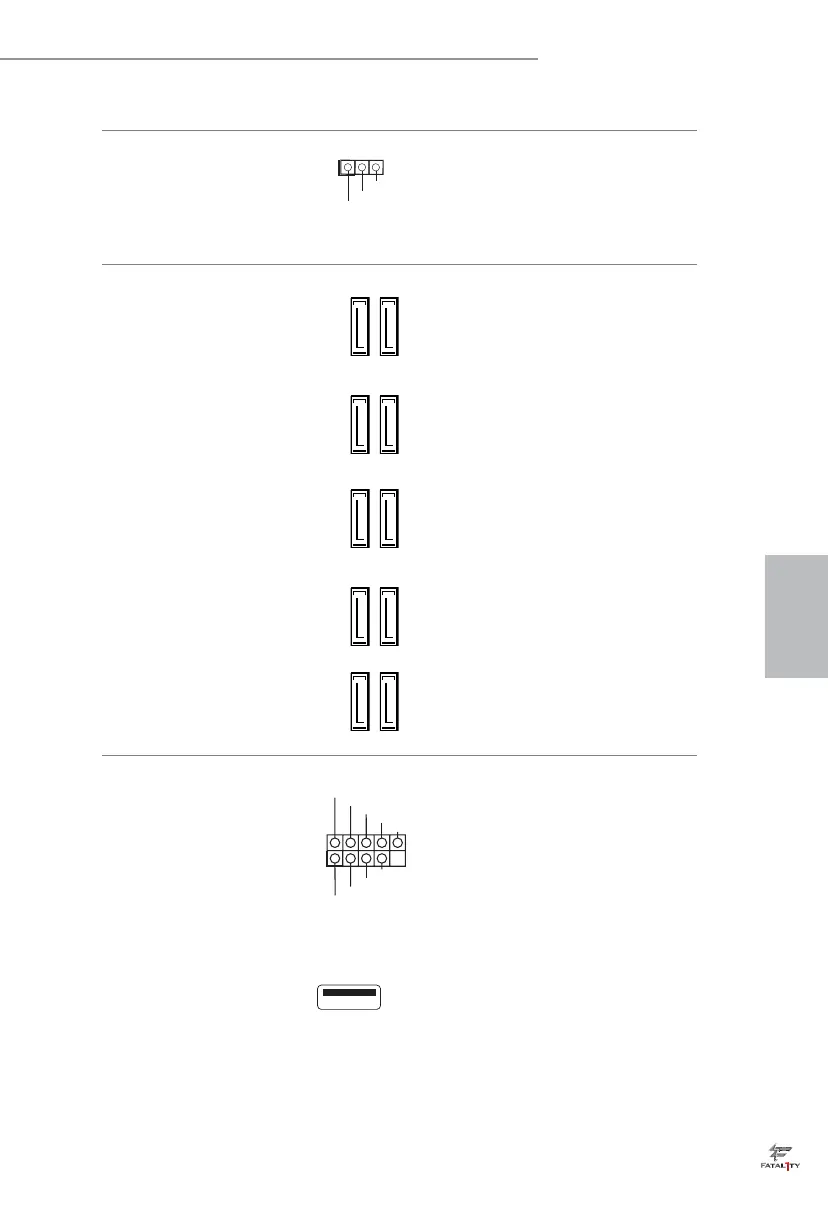

Güç LED Bağlantısı
(3-pin PLED1)
(bkz. sf.1, No. 18)
Sistemin güç durumunun
belirtilmesi için lütfen
güç LED'ini bu bağlantıya
takın.
Seri ATA3 Bağlayıcıları
(SSATA3_0_1:
bkz. sf.1, No. 13)
(SSATA3_2_3:
bkz. s.1 No. 14)
(SATA3_0_3:
bkz. sf.1, No. 15)
(SATA3_1_4:
bkz. s.1 No. 16)
(SATA3_2_5:
bkz. s.1 No. 17)
Bu on SATA3 bağlayıcısı,
veri aktarım hızı 6,0 Gb/
sn'ye kadar olan dahili
depolama aygıtları için
tasarlanmış SATA veri
kablolarını destekler.
Arka I/O üzerindeki
eSATA bağlantı noktası
bağlı durumdaysa, dahili
SSATA3_3 çalışmayacaktır.
Ultra M.2 Soketi doluysa,
dahili SSATA3_2 çalışmaz.
* RAID yalnızca SATA3_0
~ SATA3_5 bağlantı
noktalarında desteklenir.
USB 2.0 Bağlantıları
(9-pin USB3_4)
(bkz. sf.1, No. 26)
(9-pin USB5_6)
(bkz. sf.1, No. 27)
(USB7)
(bkz. sf.1, No. 8)
Bu anakart üzerinde, G/Ç
panelindeki iki tane USB
2.0 bağlantı noktasının
yanı sıra iki adet bağlantı
ve bir bağlantı noktası
bulunmaktadır. Her
USB 2.0 bağlantısı, iki
adet bağlantı noktasını
destekleyebilir.
1
PLED+
PLED+
PLED-
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
SATA3_0 SATA3_3
SATA3_2 SATA3_5
SATA3_1 SATA3_4
SSATA3_0 SSATA3_1
SSATA3_2 SSATA3_3
