ASROCK Fatal1ty X99X Killer Series Manual

151
简体中文
简体中文
151
Fatal1ty X99X Killer Series

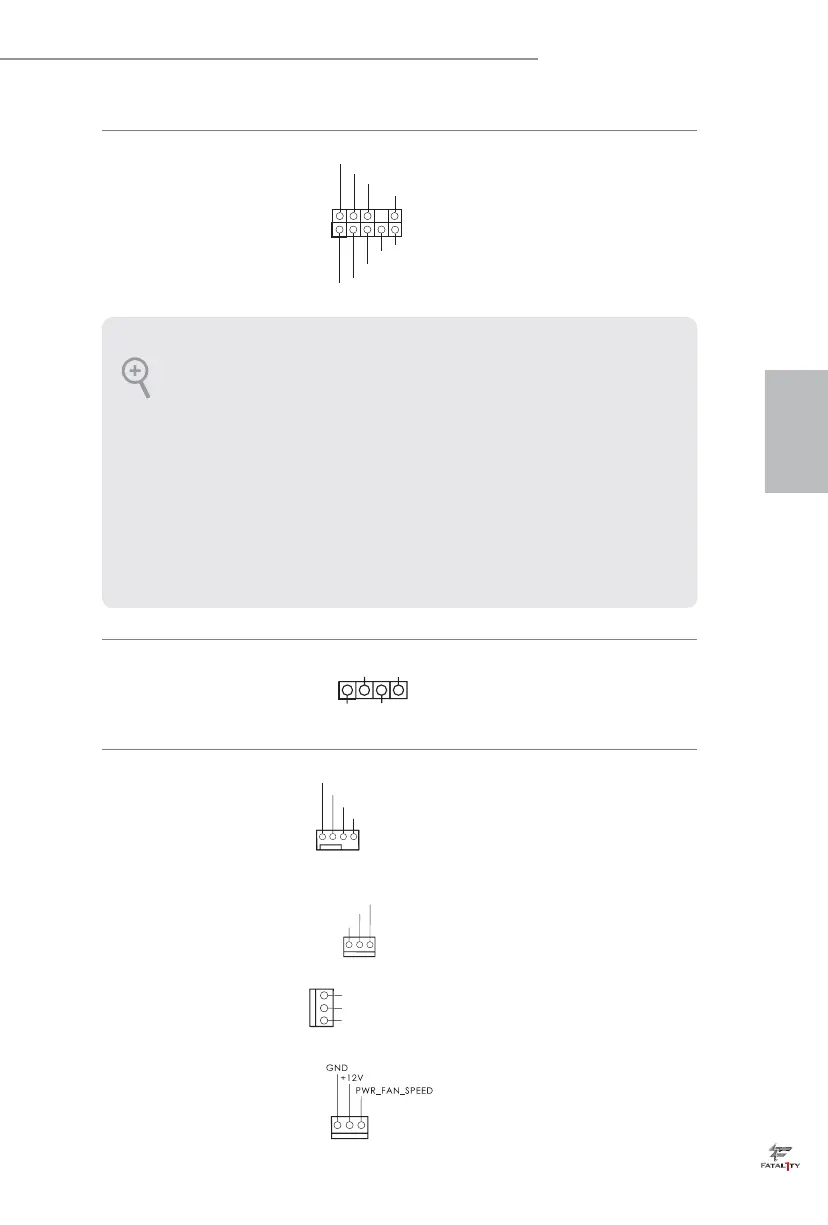

前面板音频接脚
(9
针
HD_AUDIO1)
（见第
1
页，第
33
个）
此接脚用于将音频设备
连接到前音频面板。
机箱扬声器接脚
(4
针
SPEAKER1)
见第
1
页，第
19
个）
请将机箱扬声器连接到
此接脚。
机箱和电源风扇接口
(4
针
CHA_FAN1)
见第
1
页，第
25
个）
(3
针
CHA_FAN2)
见第
1
页，第
24
个）
(3
针
CHA_FAN3)
见第
1
页，第
12
个）
(3
针
PWR_FAN1)
见第
1
页，第
35
个）
请将风扇线连接到风扇
接口并使黑线匹配接
地针脚。CHA_FAN 風
扇速度可通過 UEFI 或
F-Stream 來控制。
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
1.
高清音频支持插孔感测，但机箱上的面板连线必须支持 HDA 才能正常工作。 请按
照我们的手册和机箱手册的说明安装系统。
2.
如果您使用 AC’97 音频面板，请按照以下步骤将它安装到前面板音频接脚：
A. 将 Mic_IN (MIC) 连接到 MIC2_L。
B. 将 Audio_R (RIN) 连接到 OUT2_R，将 Audio_L (LIN) 连接到 OUT2_L。
C. 将接地端 (GND) 连接到接地端 (GND)。
D. MIC_RET 和 OUT_RET 只用于高清音频面板。 您不需要针对 AC’97 音频面板
连接它们。
E. 要启用前麦克风，请转到 Realtek 控制面板上的“FrontMic”（前麦克风）选项卡，
调整 “Recording Volume”（录音音量）。
1
+5V
DUMMY
DUMMY
SPEAKER
GND
CHA_FA
N_SPEED
FAN_VOLTAGE
GND
+12V
CHA_FAN_SPEED
FAN_SPEED_CONTROL
GND
FAN_VOLTAG
E
CHA_FAN_SPEED

ASROCK Fatal1ty X99X Killer Series Specifications

General

Chipset	Intel X99
CPU Socket	LGA 2011-v3
Max Memory	128GB
Form Factor	ATX
Memory Slots	8 x DIMM
Expansion Slots	3 x PCIe 3.0 x16, 2 x PCIe 2.0 x1
Multi-GPU Support	AMD 3-Way CrossFireX, NVIDIA Quad SLI
Storage Interface	10 x SATA3
USB Ports	4 x USB 3.0 ports (2 on the rear panel, 2 via header), 8 x USB 2.0 ports (4 on the rear panel, 4 via header)
Audio	Realtek ALC1150 Audio Codec
LAN	Killer E2200 Series Gigabit LAN
Memory Support	DDR4 2800(OC)/2400(OC)/2133
