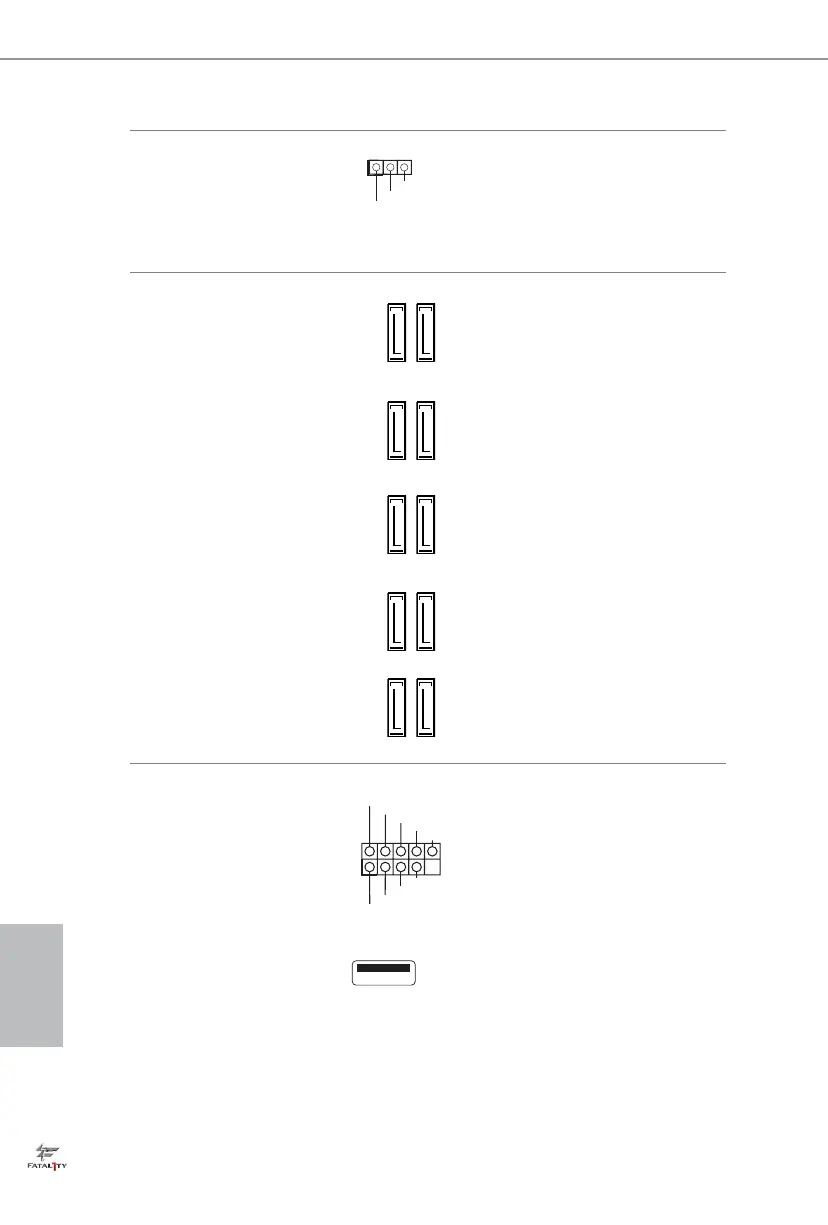

ASROCK Fatal1ty X99X Killer Series Manual

40
Deutsch
40
Betrieb-LED-Stileiste
(3-polig, PLED1)
(siehe S. 1, Nr. 18)
Bitte verbinden Sie
die Betrieb-LED des
Gehäuses zur Anzeige des
Systembetriebsstatus mit
dieser Stileiste.
Serial-ATA-III-
Anschlüsse
(SSATA3_0_1:
siehe S. 1, Nr. 13)
(SSATA3_2_3:
siehe S. 1, Nr. 14)
(SATA3_0_3:
siehe S. 1, Nr. 15)
(SATA3_1_4:
siehe S. 1, Nr. 16)
(SATA3_2_5:
siehe S. 1, Nr. 17)
Diese zehn SATA-III-
Anschlüsse unterstützen
SATA-Datenkabel für
interne Speichergeräte
mit einer Datenübertr
agungsgeschwindigkei
t bis 6,0 Gb/s. Falls der
eSATA-Port am hinteren
E/A angeschlossen wurde,
funktioniert der interne
SSATA3_3-Anschluss
nicht. Bei Bestückung des
Ultra M.2-Sockels ist der
interne SSATA3_2-Port
ohne Funktion.
* RAID wird nur an
den Ports SATA3_0 bis
SATA3_5 unterstützt.
USB 2.0-Stileisten
(9-polig, USB3_4)
(siehe S. 1, Nr. 26)
(9-polig, USB5_6)
(siehe S. 1, Nr. 27)
(USB7)
(siehe S. 1, Nr. 8)
Neben zwei USB 2.0-Ports
an der E/A-Blende
benden sich zwei
Stileisten und ein Port an
diesem Motherboard. Jede
USB 2.0-Stileiste kann
zwei Ports unterstützen.
1
PLED+
PLED+
PLED-
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
SATA3_0 SATA3_3
SATA3_2 SATA3_5
SATA3_1 SATA3_4
SSATA3_0 SSATA3_1
SSATA3_2 SSATA3_3
