ASROCK Fatal1ty X99X Killer Series Manual

43
Deutsch
Fatal1ty Z97X Killer Series
43

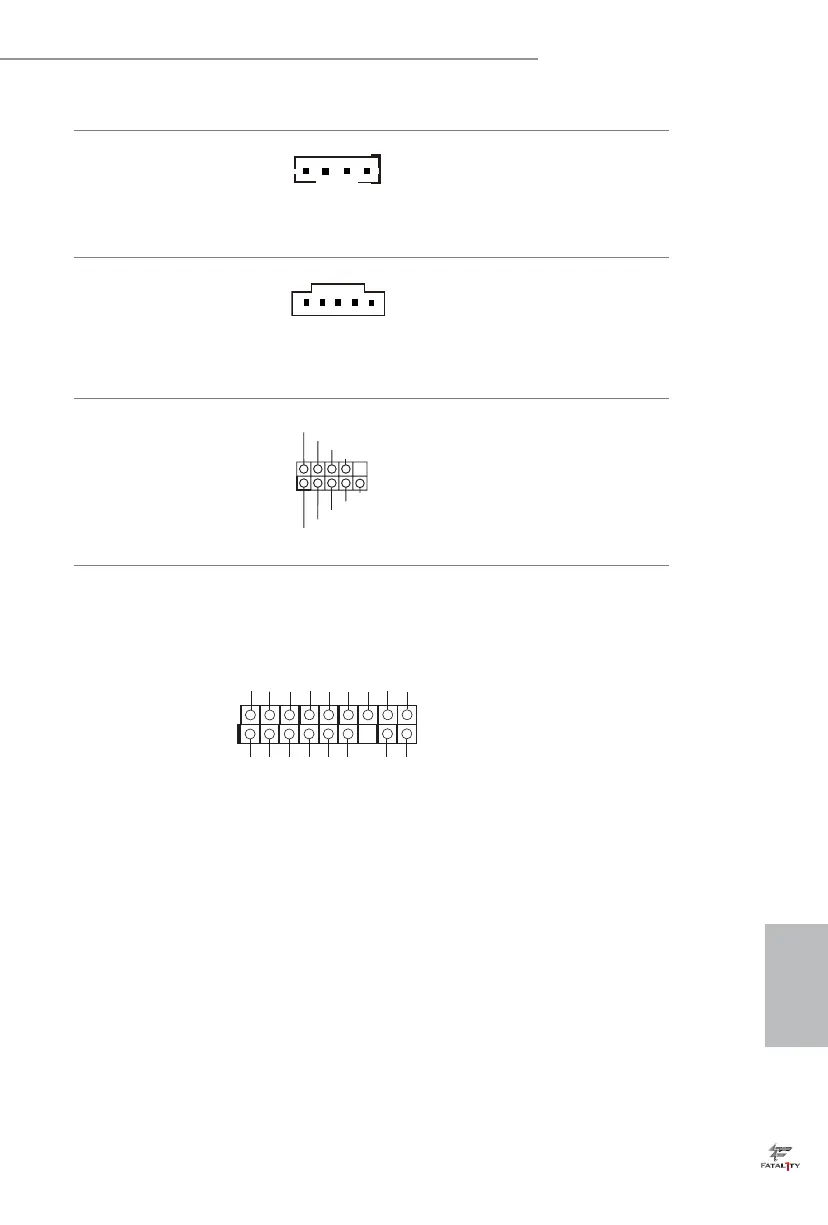

HDD-Saver-Anschluss
(4-polig, SATA_PWR_1)
(siehe S. 1, Nr. 22)
Bitte verbinden Sie zum
Verwalten des Energiestatus der
Festplatte das HDD-Saver-Kabel
mit diesem Anschluss.
underbolt-
Erweiterungskar-
tenanschluss
(5-polig, TBT1)
(siehe S. 1, Nr. 31)
Bitte verbinden Sie ein serielles
5-poliges Kabel (GPIO-
Kabel) mit diesem Anschluss,
wenn Sie eine underbolt™-
Erweiterungskarte installieren.
Serieller-Port-Stileiste
(9-polig, COM1)
(siehe S. 1, Nr. 30)
Diese COM1-Stileiste
unterstützt ein Modul für
serielle Ports.
TPM-Stileiste
(17-polig, TPMS1)
(siehe S. 1, Nr. 32)
Dieser Anschluss unterstützt
das Trusted Platform Module-
(TPM) System, das Schlüssel,
digitale Zertikate, Kennwörter
und Daten sicher auewahren
kann. Ein TPM-System hil
zudem bei der Stärkung
der Netzwerksicherheit,
schützt digitale Identitäten
und gewährleistet die
Plattformintegrität.
CCTS#1
RRTS#1
DDSR#1
DDTR#1
RRXD1
GND
TTXD1
DDCD#1
1
RRI#1
1
1
GN D
SMB_DATA_MAIN
LAD2
LAD1
GN D
S_PWRDWN #
SERIRQ #
GN
D
P CICL K
P CIRST #
LAD3
+3 V
LAD0
+3VS B
GN D
FRAM E
SMB_CLK_MAIN

ASROCK Fatal1ty X99X Killer Series Specifications

General

Chipset	Intel X99
CPU Socket	LGA 2011-v3
Max Memory	128GB
Form Factor	ATX
Memory Slots	8 x DIMM
Expansion Slots	3 x PCIe 3.0 x16, 2 x PCIe 2.0 x1
Multi-GPU Support	AMD 3-Way CrossFireX, NVIDIA Quad SLI
Storage Interface	10 x SATA3
USB Ports	4 x USB 3.0 ports (2 on the rear panel, 2 via header), 8 x USB 2.0 ports (4 on the rear panel, 4 via header)
Audio	Realtek ALC1150 Audio Codec
LAN	Killer E2200 Series Gigabit LAN
Memory Support	DDR4 2800(OC)/2400(OC)/2133
