53
Français
53
Fatal1ty X99X Killer Series

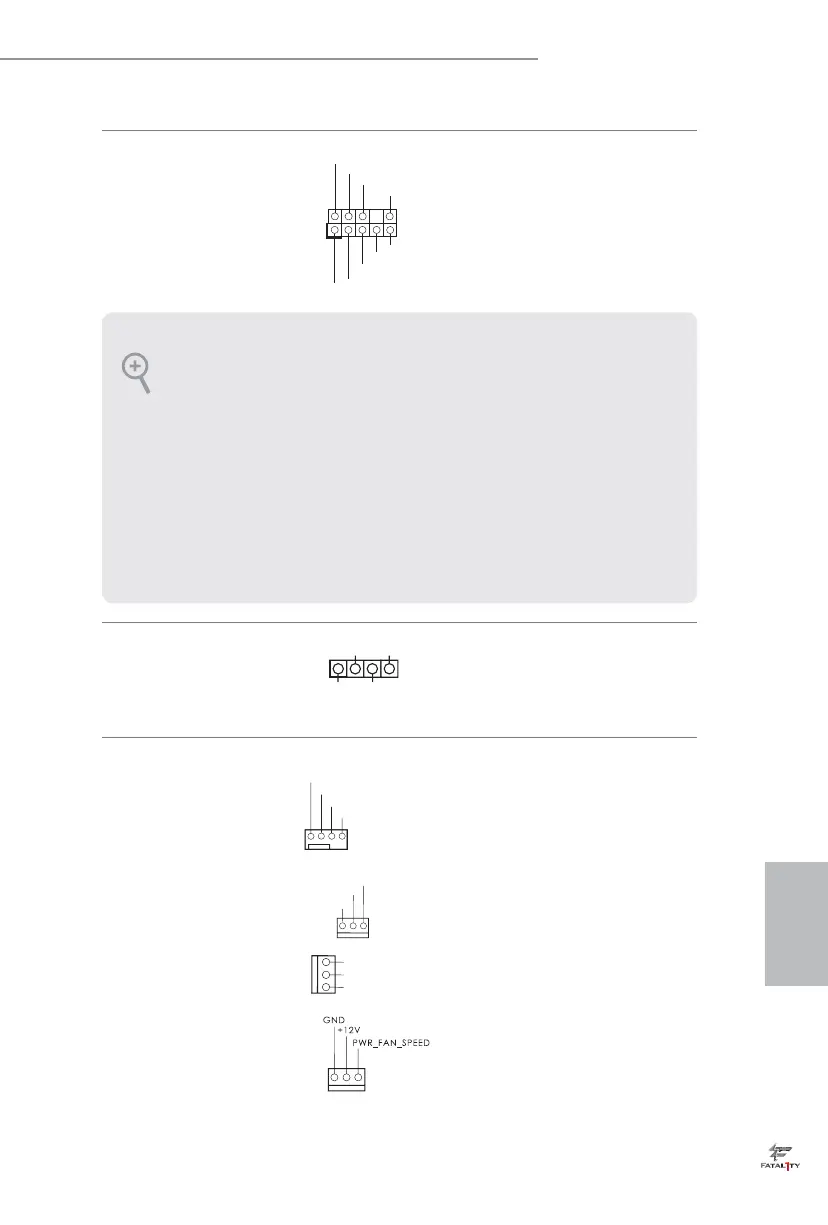

Embase audio du panneau
frontal
(HD_AUDIO1 à 9
broches)
(voir p.1, No. 33)
Cette embase sert au
branchement des appareils
audio au panneau audio
frontal.
Embase du haut-parleur
du châssis
(SPEAKER1 à 4 broches)
(voir p.1, No. 19)
Veuillez brancher le haut-
parleur du châssis sur
cette embase.
Connecteurs du châssis
et de l’alimentation du
ventilateur
(CHA_FAN1 à 4 broches)
(voir p.1, No. 25)
(CHA_FAN2 à 3 broches)
(voir p.1, No. 24)
(CHA_FAN3 à 3 broches)
(voir p.1, No. 12)
(PWR_FAN1 à 3 broches)
(voir p.1, No. 35)
Veuillez brancher les
câbles du ventilateur
sur les connecteurs du
ventilateur, puis reliez
le l noir à la broche de
mise à terre. La vitesse des
ventilateurs CHA_FAN
peut être réglée avec UEFI
ou F-Stream.
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
1. L’audio haute dénition prend en charge la technologie Jack Sensing (détection de la
che), mais le panneau grillagé du châssis doit être compatible avec la HDA pour fonc-
tionner correctement. Veuillez suivre les instructions gurant dans notre manuel et dans
le manuel du châssis pour installer votre système.
2. Si vous utilisez un panneau audio AC’97, veuillez le brancher sur l’embase audio du pan-
neau frontal en procédant comme suit :
A. branchez Mic_IN (MIC) sur MIC2_L.
B. branchez Audio_R (RIN) sur OUT2_R et Audio_L (LIN) sur OUT2_L.
C. branchez la mise à terre (GND) sur mise à terre (GND).
D. MIC_RET et OUT_RET sont exclusivement réservés au panneau audio HD. Il est
inutile de les brancher avec le panneau audio AC’97.
E. Pour activer le micro frontal, sélectionnez l’onglet «FrontMic» du panneau de con-
trôle Realtek et réglez le paramètre «Volume d’enregistrement».
+5V
DUMMY
DUMMY
CHA_FA
FAN_VOLTAGE
+12V
CHA_FAN_SPEED
FAN_SPEED_CONTROL
GND
E
