ASROCK Fatal1ty X99X Killer Series Manual

55
Français
55
Fatal1ty X99X Killer Series

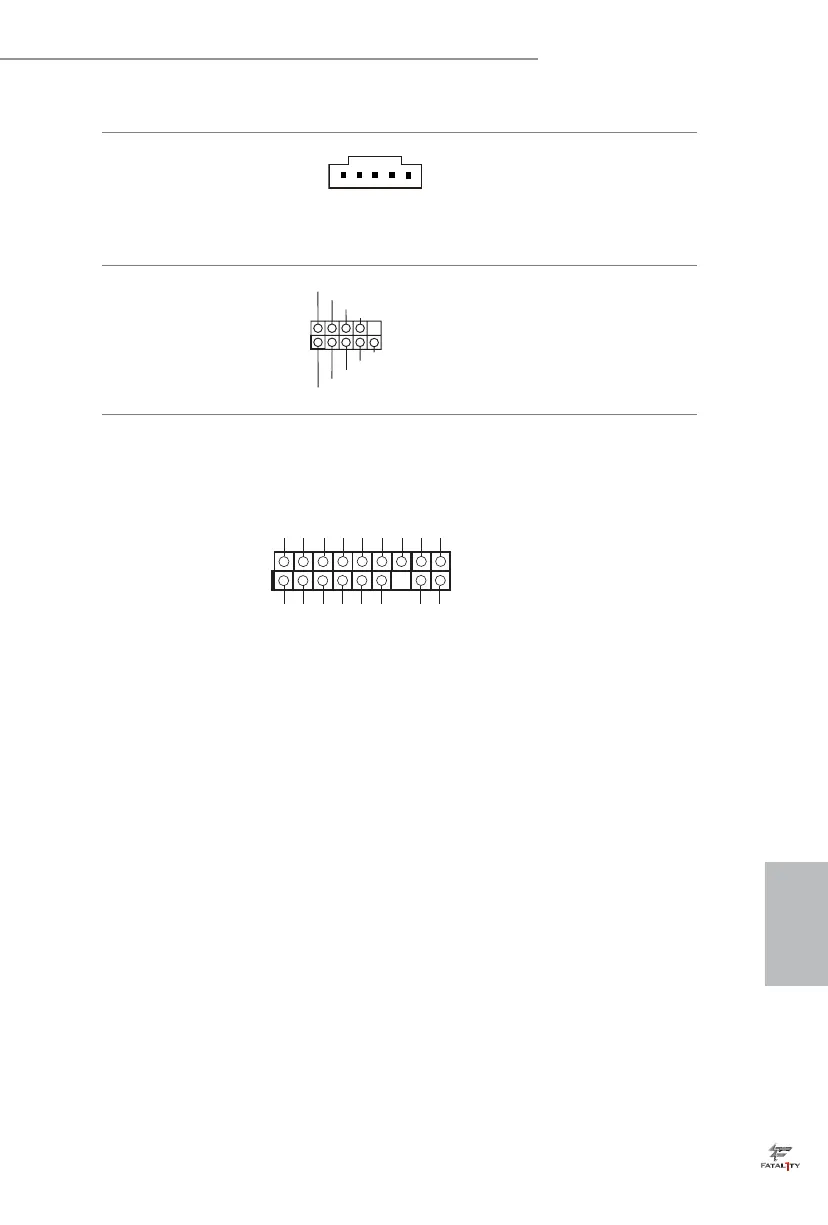

Connecteur underbolt
AIC
(TBT1 à 5 broches)
(voir p.1, No. 31)
Veuillez connecter un câble de
signal à 5 broches (câble GPIO)
à ce connecteur lorsque vous
utilisez une carte d'extension
underbolt™ (AIC).
Embase pour port série
(COM1 à 9 broches)
(voir p.1, No. 30)
Cette embase COM1
prend en charge un
module de port série.
Embase TPM
(TPMS1 à 17 broches)
(voir p.1, No. 32)
Ce connecteur prend en charge
un module TPM (Trusted
Platform Module – Module de
plateforme sécurisée), qui permet
de sauvegarder clés, certicats
numériques, mots de passe et
données en toute sécurité. Le sys-
tème TPM permet également de
renforcer la sécurité du réseau, de
protéger les identités numériques
et de préserver l'intégrité de la
plateforme.
CCTS#1
RRTS#1
DDSR#1
DDTR#1
RRXD1
GND
TTXD1
DDCD#1
1
RRI#1
1
GN D
SMB_DATA_MAIN
LAD2
LAD1
GN D
S_PWRDWN #
SERIRQ #
GN
D
P CICL K
P CIRST #
LAD3
+3 V
LAD0
+3VS B
GN D
FRAM E
SMB_CLK_MAIN

ASROCK Fatal1ty X99X Killer Series Specifications

General

Chipset	Intel X99
CPU Socket	LGA 2011-v3
Max Memory	128GB
Form Factor	ATX
Memory Slots	8 x DIMM
Expansion Slots	3 x PCIe 3.0 x16, 2 x PCIe 2.0 x1
Multi-GPU Support	AMD 3-Way CrossFireX, NVIDIA Quad SLI
Storage Interface	10 x SATA3
USB Ports	4 x USB 3.0 ports (2 on the rear panel, 2 via header), 8 x USB 2.0 ports (4 on the rear panel, 4 via header)
Audio	Realtek ALC1150 Audio Codec
LAN	Killer E2200 Series Gigabit LAN
Memory Support	DDR4 2800(OC)/2400(OC)/2133
