80
Español
80

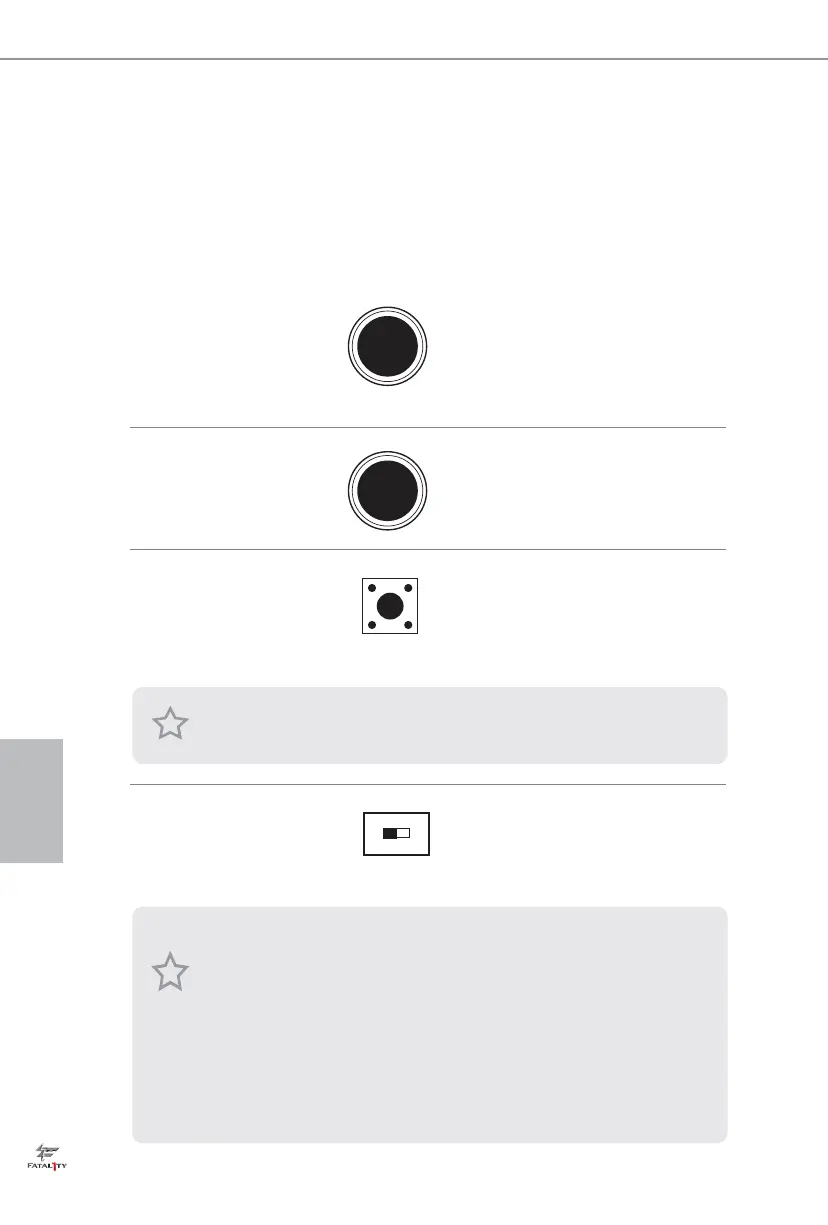

1.5 Interruptores inteligentes
La placa base contiene cuatro interruptores inteligentes: Interruptor de
alimentación, interruptor de reseteo, interruptor de borrado de CMOS y un
interruptor de selección BIOS, que permiten a los usuarios encender y apagar
rápidamente el sistema, resetearlo, borrar los valores de CMOS, o arrancar desde un
BIOS diferente.
Interruptor de
alimentación
(PWRBTN)
(consulte la pág.1, N.º 21)
El interruptor de
alimentación permite a
los usuarios encender y
apagar rápidamente el
sistema.
Interruptor de reseteo
(RSTBTN)
(consulte la pág.1, N.º 23)
El interruptor de reseteo
permite a los usuarios
resetear rápidamente el
sistema.
Interruptor de borrado de
CMOS
(CLRCBTN)
(consulte la pág.4, N.º 15)
El interruptor de borrado
de CMOS permite a
los usuarios borrar
rápidamente los valores
de CMOS.
Interruptor de selección
del BIOS (BIOS_SEL1)
(consulte la página 1, nº
19)
El interruptor de selección del
BIOS permite arrancar el sistema
desde el BIOS A o el BIOS B.
Power
Reset
Esta funcn podrá utilizarla únicamente cuando apague su ordenador y desconecte la
corriente.
AB
Esta placa base contiene dos chips de BIOS, un BIOS principal (BIOS_A) y un BIOS de
copia de seguridad (BIOS_B), que aumentan la seguridad y la estabilidad de su sistema.
Normalmente, el sistema funcionará con el BIOS principal. Sin embargo, si el BIOS princi-
pal está dañado de alguna forma, deberá simplemente cambiar el interruptor de selección
del BIOS a la posicn “B”. De esta forma, el sistema arrancará desde el BIOS de copia
de seguridad la próxima vez que lo inicie. Después, utilice “Secure Backup UEFI” (copia
de seguridad segura de UEFI) en “UEFI Setup Utility” (herramienta de conguración de
UEFI) para duplicar una copia de trabajo de los archivos del BIOS en el BIOS principal con
el objetivo de garantizar que el sistema funcione correctamente. Por cuestiones de seguri-
dad, los usuarios no pueden actualizar el BIOS de copia de seguridad manualmente. Los
usuarios deberán consultar los indicadores LED del BIOS (BIOS_A_LED o BIOS_B_LED)
para identicar qué BIOS está activado en ese momento.
