한 국 어
H110TM-ITX

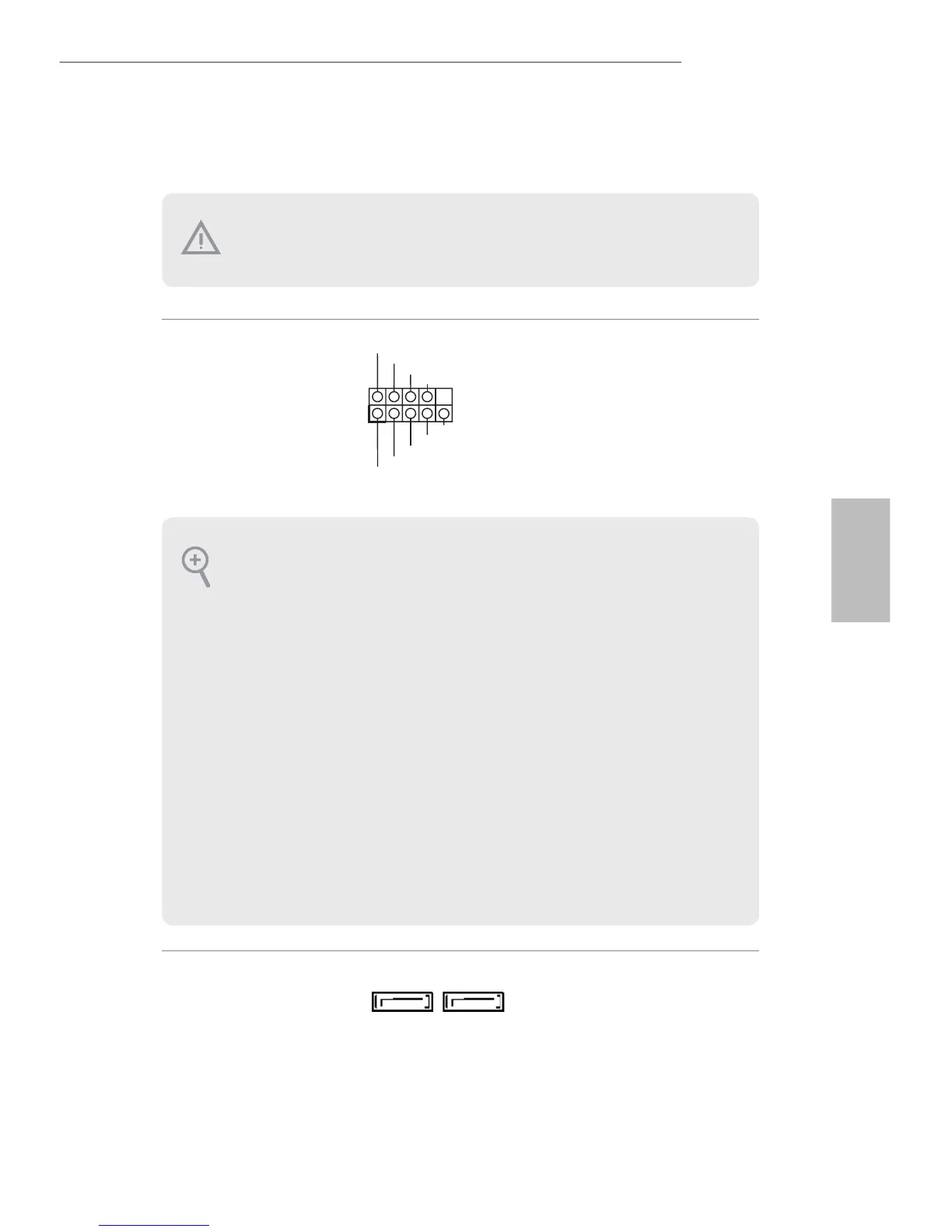

1.4 온보드 헤더 및 커넥터
시스템 패널 헤더
(9 핀 PANEL1)
(1 페이지 , 11 번 항목 참
조 )
섀시의 전원 스위치 , 리
셋 스위치 , 시스템 상태
표시등을 아래의 핀 할당
에 따라 이 헤더에 연결
합니다 . 케이블을 연결
하기 전에 양극 핀과 음
극 핀을 기록합니다 .
시리얼 ATA3 커넥터
(SATA3_0:
1페이지 , 7번
항목 참조 )
(SATA3_1:
1페이지 , 8번 항목 참조 )
이들 두 개의 SATA3 커넥
터는 최대 6.0 Gb/s 데이
터 전송 속도를 제공하는
내부 저장 장치용 SATA
데이터 케이블을 지원합
니다 .
GND
RESET#
PWRBTN#
PLED-
PLED+
GND
HDLED-
HDLED+
1
GND
PWRBTN( 전원 스위치 ):
섀시 전면 패널의 전원 스위치에 연결합니다 .
전원 스위치를 이용해 시스템을 끄는 방
법을 구성할 수 있습니다 .
RESET( 리셋
스위치 ):
섀시 전면 패널의 리셋 스위치에 연결합니다 .
컴퓨터가 정지하고 정상적 재시작을 수
행하지 못할 경우 리셋 스위치를 눌러 컴퓨터를 재시작합니다 .
PLED( 시스템
전원 LED):
섀시 전면 패널의 전원 상태 표시등에 연결합니다 .
시스템이 작동하고 있을 때는 LED
가 켜져 있습니다 .
시스템이 S1/S3 대기 상태에 있을 때는 LED 가 계속 깜박입니다 . 시
스템이 S4 대기 상태 또는 전원 꺼짐 (S5)
상태에 있을 때는 LED 가 꺼져 있습니다 .
HDLED( 하드
드라이브 동작 LED):
섀시 전면 패널의 하드 드라이브 동작 LED 에
연결합니다 . 하드 드라이브가 데이터를
읽거나 쓰고 있을 때 LED 가
켜져 있습니다 .
전면 패널 디자인은 섀시별로 다를 수 있습니다 .
전면 패널 모듈은 주로 전원 스위
치 ,
리셋 스위치 , 전원 LED, 하드 드라이브 동작 LED, 스피커 등으로 구성되어 있습니
다 . 섀시
전면 패널 모듈을 이 헤더에 연결할 때 와이어 할당과 핀 할당이 정확히 일치
하는지 확인합니다 .
온보드 헤더와 커넥터는 점퍼가 아닙니다 . 점퍼 캡을 온보드 헤더와 커넥터에 씌우지
마십시오 . 점퍼 캡을 온보드 헤더와 커넥터에 씌우면 마더보드가 영구적으로 손상됩
니다 .
SATA3_0 SATA3_1
