한 국 어

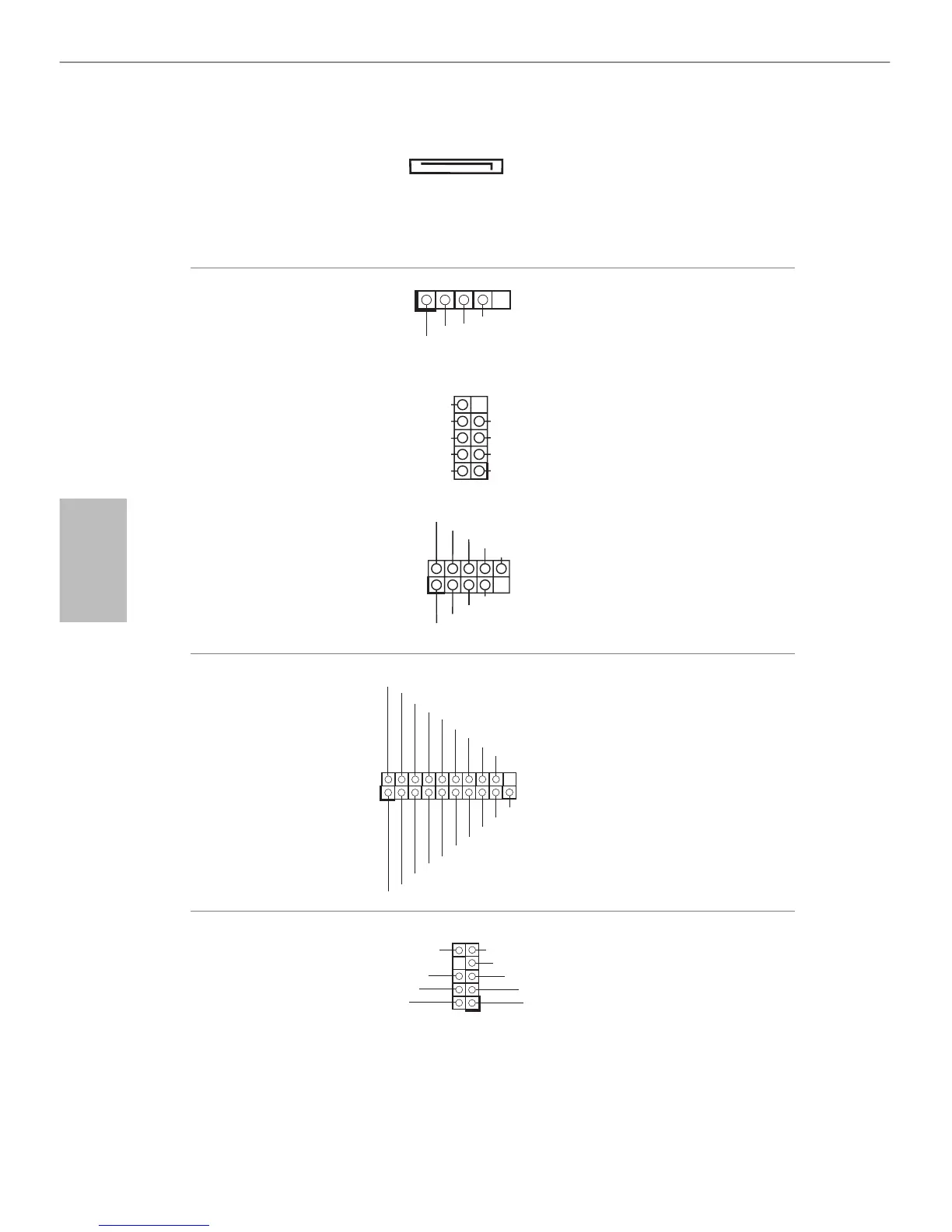

SATA 전원 커넥터
(SATA_POW1)
(1 페이지 , 9 번 항목 참
조 )
SATA 전원 케이블을 연결
하십시오 .
USB 2.0 헤더
(5 핀
USB6)
(1 페이지 , 3 번 항목 참
조 )
(9 핀 USB2_3)
(1 페이지 , 20 번 항목 참
조 )
(9 핀 USB4_5)
(1 페이지 , 4 번 항목 참
조 )
본 머더보드에는 I/O 패널
에 있 는 2 개의 기본 USB
2.0 포트 외에도 USB 2.0
헤더가 3 개 있 습니다 .
USB 3.0 헤더
(19 핀 USB3_5_6)
(1 페이지 , 5 번
항목 참
조 )
I/O 패널에 USB 3.0 포트
두 개가 개가 탑재되어 있
을 뿐 아니라 마더보드에
헤더 한 개가 탑재되어 있
습니다 . 이 USB 3.0 헤더
는 포트 두 개를 지원할 수
있습니다 .
*USB3_4_5 는 USB4_5 와
공유됩니다 .
전면 패널 오디오 헤더
(9 핀
HD_AUDIO1)
(1 페이지 , 24 번 항목 참
조 )
이 헤더는 오디오 장치를
전면 오디오 패널에 연결
하는 데 사용됩니다 .
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GN D
OUT2_R
MIC2_R
MIC2_L
OUT_RE
T
DUMMY
GNDGND
P+
P-
P+
P-
USB_PWR
USB_PWR
1
1
USB_PWR
P-
P+
GND
1
ID
IntA_P_D+
IntA_P_D-
GND
IntA_P_SSTX+
IntA_P_SSTX-
GND
IntA_P_SSRX+
Vbus
IntA_P_D+
IntA_P_D-
GND
IntA_P_SSTX+
IntA_P_SSTX-
GND
IntA_P_SSRX+
IntA_P_SSRX-
Vbus
IntA_P_SSRX-
