ASROCK H110TM-ITX - Page 130

128
日本語

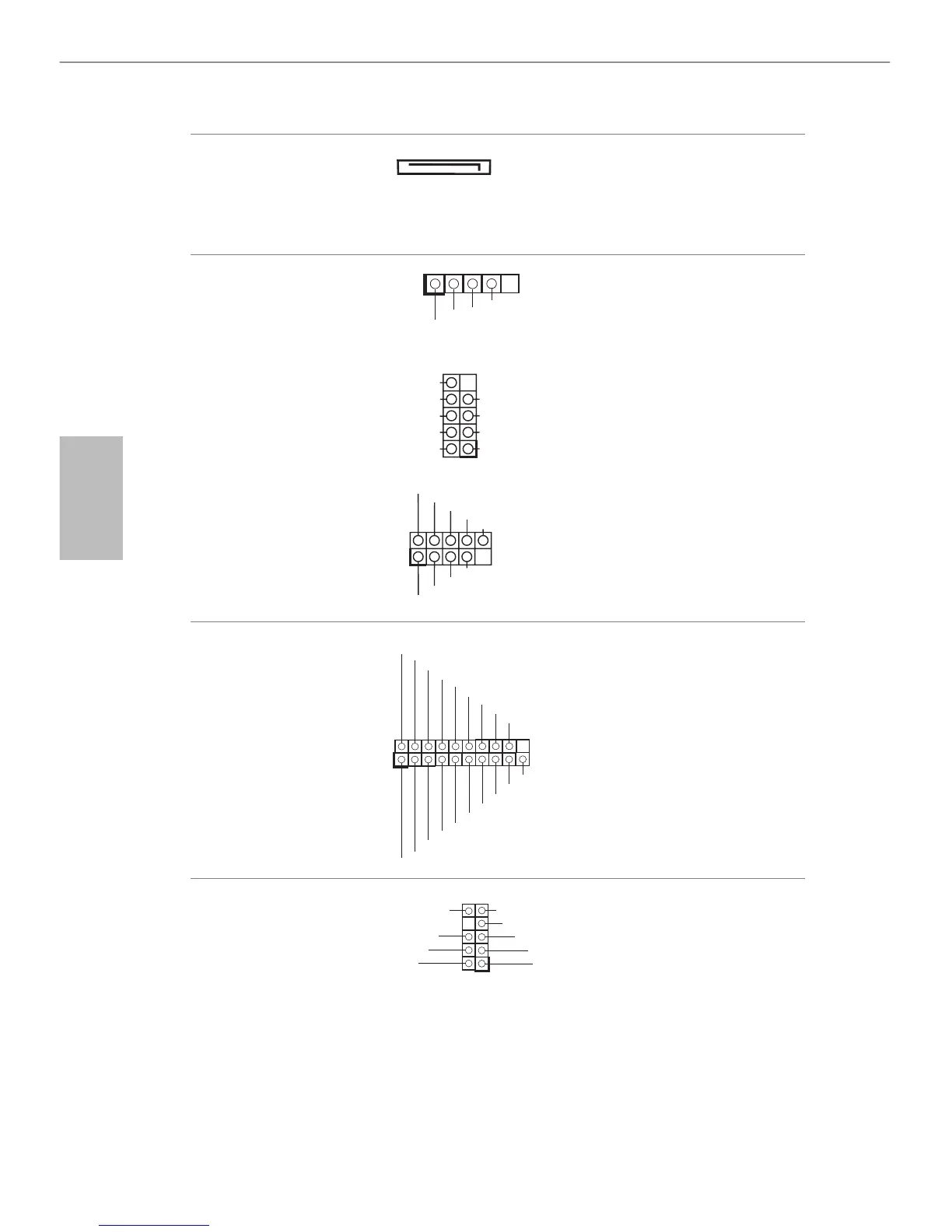

SATA 電源コネクタ
（SATA_ 電源 1）
（p.1、No. 9 参照）
SATA 電源ケーブルを接
続してくだ さ い 。
USB 2.0 ヘ
ッダ ー
（5 ピン USB6）
（p.1、No. 3 参照）
（9 ピン USB2_3）
（p.1、No. 20 参照）
（9 ピン USB4_5）
（p.1、No. 4 参照）
I/O パネルの 2 つの USB
2.0 ポートに加えて、この
マザ ー ボ ードには 3 つの
ヘッダ ー が あります。
USB 3.0 ヘ
ッダ ー
（19 ピン USB3_5_6）
（p.1、No. 5 参照）
I/O パネルの 2 つの USB
3.0 ポートに加えて、この
マザ ー ボ ードには 1 つの
ヘッダーが装備されてい
ます。 この USB 3.0 ヘッ
ダーは、2 つ の ポ ートを サ
ポートできます。
*USB3_4_5 は USB4_5 と
共有します。
フロントパネルオーディオ
ヘッダ ー
（9 ピン HD_A
UDIO1）
（p.1、No. 24 参照）
このヘッダーは、フロント
オーディオパネルにオー
ディオデバイスを接続す
るためのものです。
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GN D
OUT2_R
MIC2_R
MIC2_L
OUT_RE
T
DUMMY
GNDGND
P+
P-
P+
P-
USB_PWR
USB_PWR
1
1
USB_PWR
P-
P+
GND
1
ID
IntA_P_D+
IntA_P_D-
GND
IntA_P_SSTX+
IntA_P_SSTX-
GND
IntA_P_SSRX+
Vbus
IntA_P_D+
IntA_P_D-
GND
IntA_P_SSTX+
IntA_P_SSTX-
GND
IntA_P_SSRX+
IntA_P_SSRX-
Vbus
IntA_P_SSRX-
