ASROCK H110TM-ITX User Manual

140
�简体中文
�简体中文

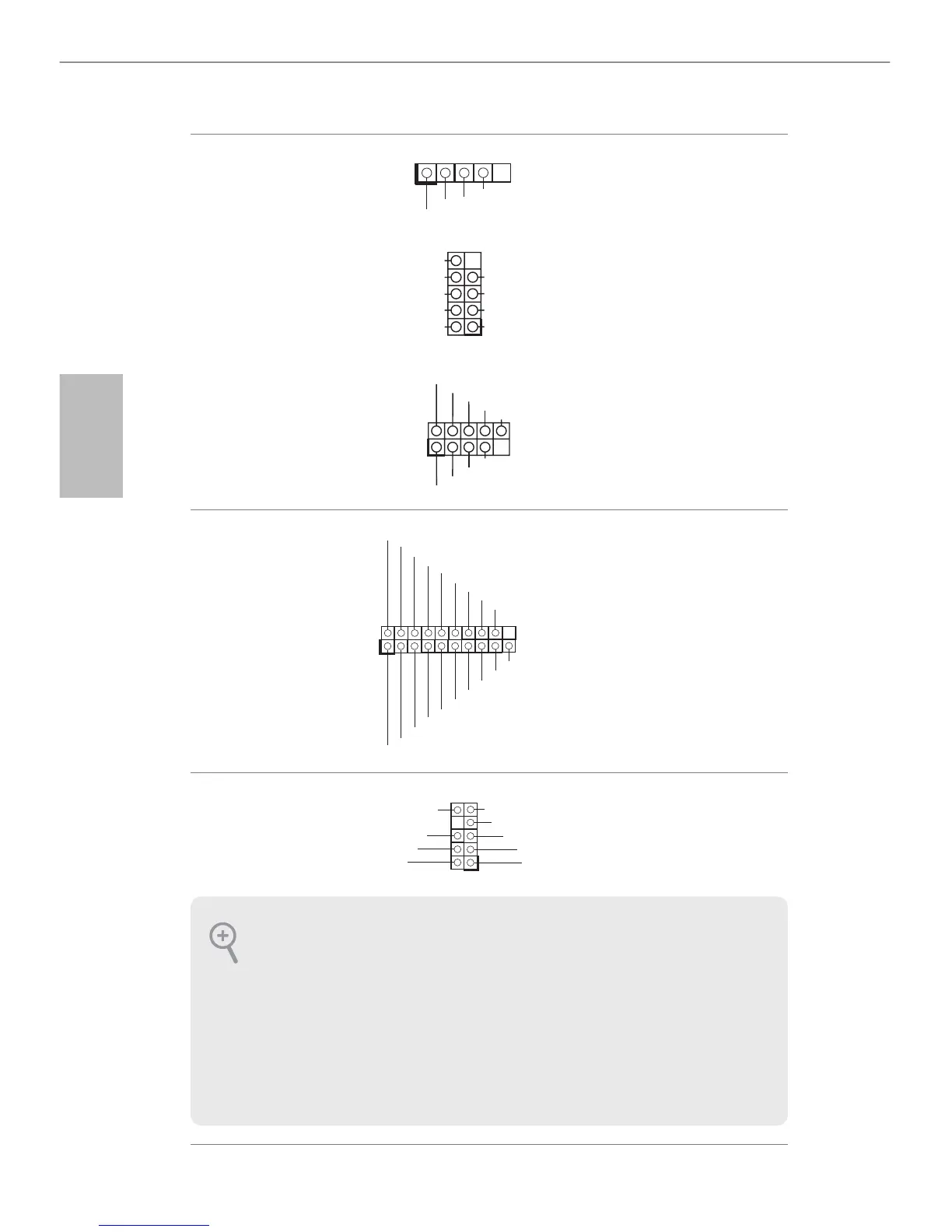

USB 2.0 接脚
（5 针 USB6）
（见第 1 页，第 3 个）
（9 针 USB2_9）
（见第 1 页，第 20 个）
（9 针 USB4_5）
（见第 1 页，第 4 个）
除 I/O 面板上的两个 USB
2.0 端口外，此主板上还
有三个接脚。
USB 3.0 接脚
(19 针 USB3_5_6)
（见第 1 页，第 5 个）
除 I/O 面板上的两个
USB 3.0 端口外，此主
板上还有一个接脚。此
USB 3.0 接脚支持两个端
口。
*USB3_4_5 与 USB4_5 共
用。
前面板音频接脚
（9 针 HD_AUDIO1）
（见第 1 页，第 24 个）
此接脚用于将音频设备
连接到前音频面板。
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GN D
OUT2_R
MIC2_R
MIC2_L
OUT_RE
T
1.
高清音频支持插孔感测，但机箱上的面板连线必须支持 HDA 才能正常工作。 请按
照我们的手册和机箱手册的说明安装系统。
2.
如果您使用 AC’97 音频面板，请按照以下步骤将它安装到前面板音频接脚：
A. 将 Mic_IN (MIC) 连接到 MIC2_L。
B. 将 Audio_R (RIN) 连接到 OUT2_R，将 Audio_L (LIN) 连接到 OUT2_L。
C. 将接地端 (GND) 连接到接地端 (GND)。
D. MIC_RET 和 OUT_RET 只用于高清音频面板。 您不需要针对 AC’
97 音频面板
连接它们。
E. 要启用前麦克风，请转到 Realtek 控制面板上的“FrontMic”（前麦克风）选项卡，
调整 “Recording Volume”（录音音量）。
DUMMY
GNDGND
P+
P-
P+
P-
USB_PWR
USB_PWR
1
1
USB_PWR
P-
P+
GND
1
ID
IntA_P_D+
IntA_P_D-
GND
IntA_P_SSTX+
IntA_P_SSTX-
GND
IntA_P_SSRX+
Vbus
IntA_P_D+
IntA_P_D-
GND
IntA_P_SSTX+
IntA_P_SSTX-
GND
IntA_P_SSRX+
IntA_P_SSRX-
Vbus
IntA_P_SSRX-
