ASROCK H110TM-ITX User Manual

141
�简体中文
�简体中文
H110TM-ITX

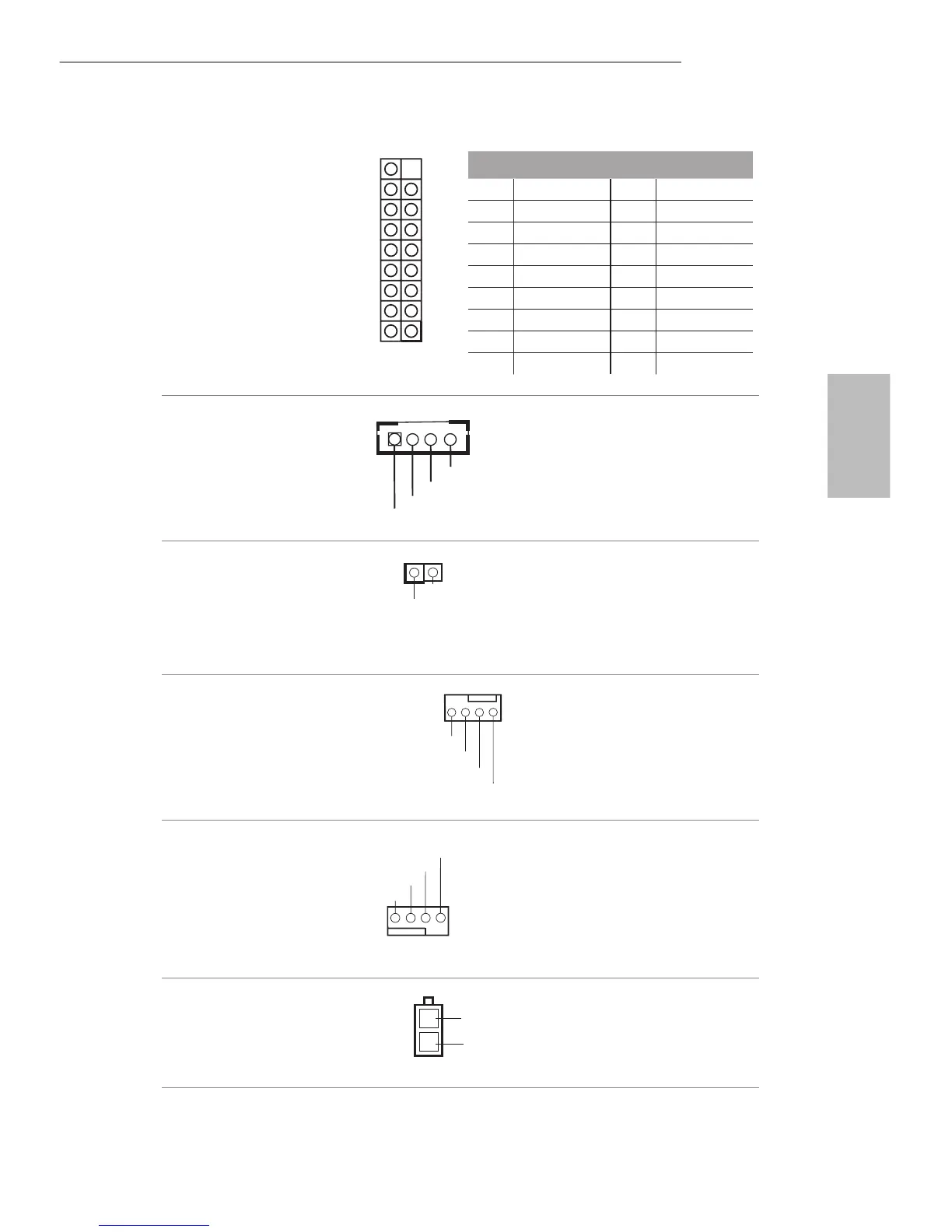

模拟多屏
音频接脚
（17 针 HD_AUDIO2）
（见第 1 页，第 28 个）
3W 音频放大器输出
晶片接脚
（4 针 SPEAKER1）
（见第 1 页， 第 27 个）
请将机箱扬声器连接到
此接脚。
SPDIF 输出接口
（2 针 HDMI_SPDIF1）
（见第 1 页，第 26 个）
请使用线缆将 HDMI
VGA 卡的 SPDIF 输出接
口连接到此接脚。
机箱风扇接口
（4 针 CHA_FAN1）
（见第 1 页， 第 6 个）
请将风扇线连接到风扇
接口并使黑线匹配接地
针脚。
CPU 风扇接口
（4 针 CPU_FAN1）
（见第 1 页， 第 21 个）
此主板提供 4 针 CPU 风
扇（静音风扇）接口。
如果您打算连接 3 针
CPU 风扇，请将它连接
到针脚 1-3。
内部电源接脚
（2 针 ATX19V_IN1）
（见第 1 页，第 1 个）
此主板提供 2 针 ATX
19V 电源接口。
SPDIFOUT
GND
1
12
1718
针脚 信号名称 针脚 信号名称
18 SENSE 17 KEY
16 LFE 15 A_GND
14 A_GND 13 Center
12 Surr_Rear_R 11 A_GND
10 A_GND 9 Surr_Rear_L
8 Surr_Side_R 7 A_GND
6 A_GND 5 Surr_Side_L
4 Front_R 3 A_GND
2 A_GND 1 Front_L
Front_L+
Front_R-
Front_R+
Front_L-
1
+19V
GND
1
2
GND
FAN_VOLTAGE
CHA_FAN_SPEED
F
AN_SPEED_CONTROL
FAN_VOLTAGE
GND
CPU_FAN_SPEED
FAN_SPEED_CONTROL
1 2 3 4
