ASROCK H110TM-ITX - Page 144

142
�简体中文
�简体中文

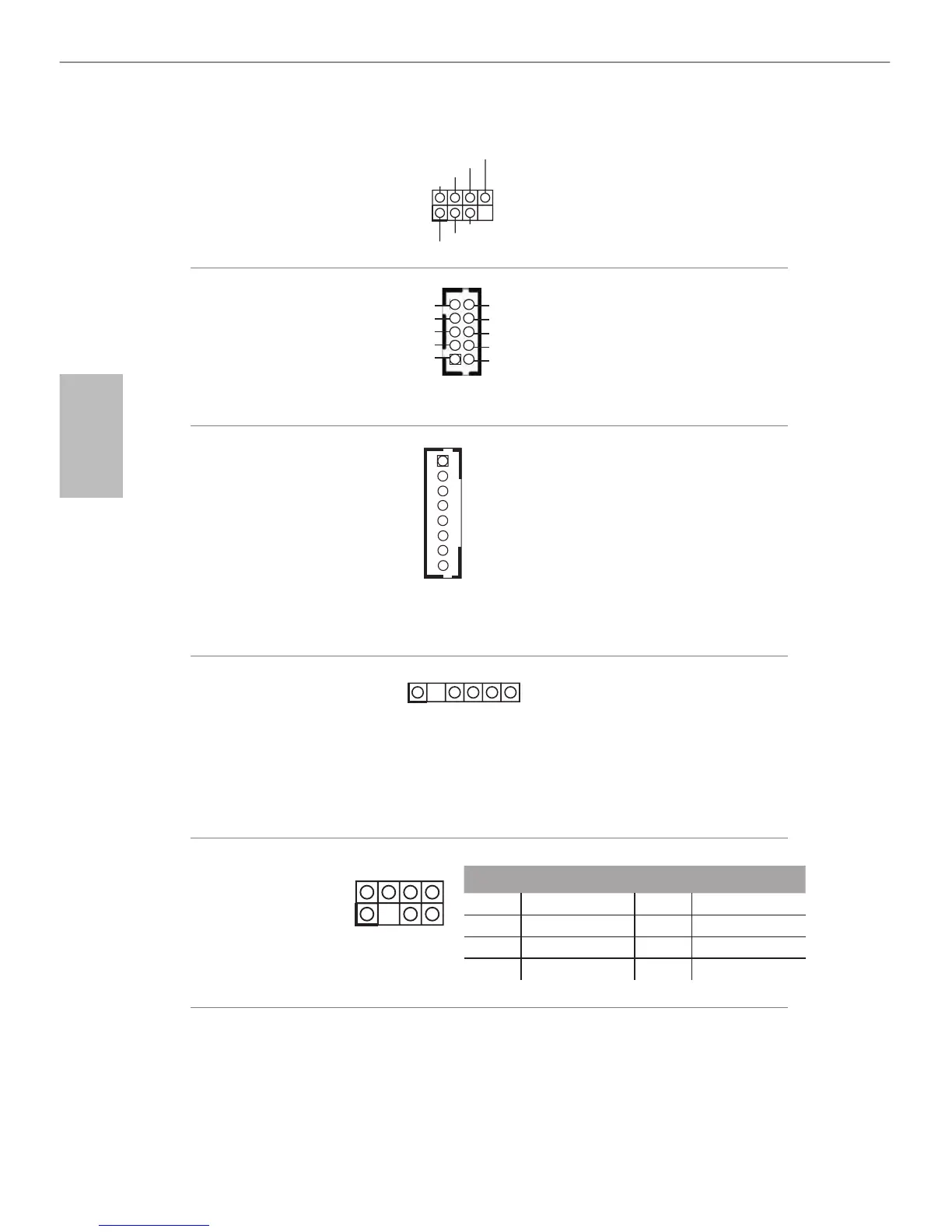

客户红外线
模块接脚
（7 针 CIR1）
（见第 1 页，第 12 个）
此接脚可用于连接遥控接收
器。
串行端口接脚
（9 针 COM1）
（见第 1 页，第 18 个）
（9 针 COM2）
（见第 1 页，第 16 个）
这两个 COM 接脚支持串
行端口模块。
背光控制接脚
（8 针 BLT_VOL1）
（见第 1 页，第 17 个）
1: BKLT_EN
2: BKLT_PWM
3: BKLT_PWR
4: BKLT_PWR
5: GND
6: GND
7: 亮度 _ 增强
8: 亮度 _ 降低
数字麦克风接脚
（5 针 DMIC1）
（见第 1 页，第 25 个）
1: +5V
2: 无针脚
3: SPDIF_OUT/DMIC_CLK
4: GND
5: DMIC_DATA
6: +3.3V
家庭影院 PC
接脚
（7 针 HTPC1）
（见第 1 页，第 23 个）
1
1
GND
Learn-in
IRTX
+5VA
LED
+5VA
CIR input
RTS
CTS
GN
D
TXD
DC
D
DSR
DTR
RX
D
1
NC
RI
针脚 信号名称 针脚 信号名称
8 HDMI CEC 7 #Power_Button
6 SMB_DATA 5 3.3V Standby
4 SMB_CLK 3 无针脚
2 GND 1 Recording LED
1
2
7
8
1
8
