56
Italiano
Italiano

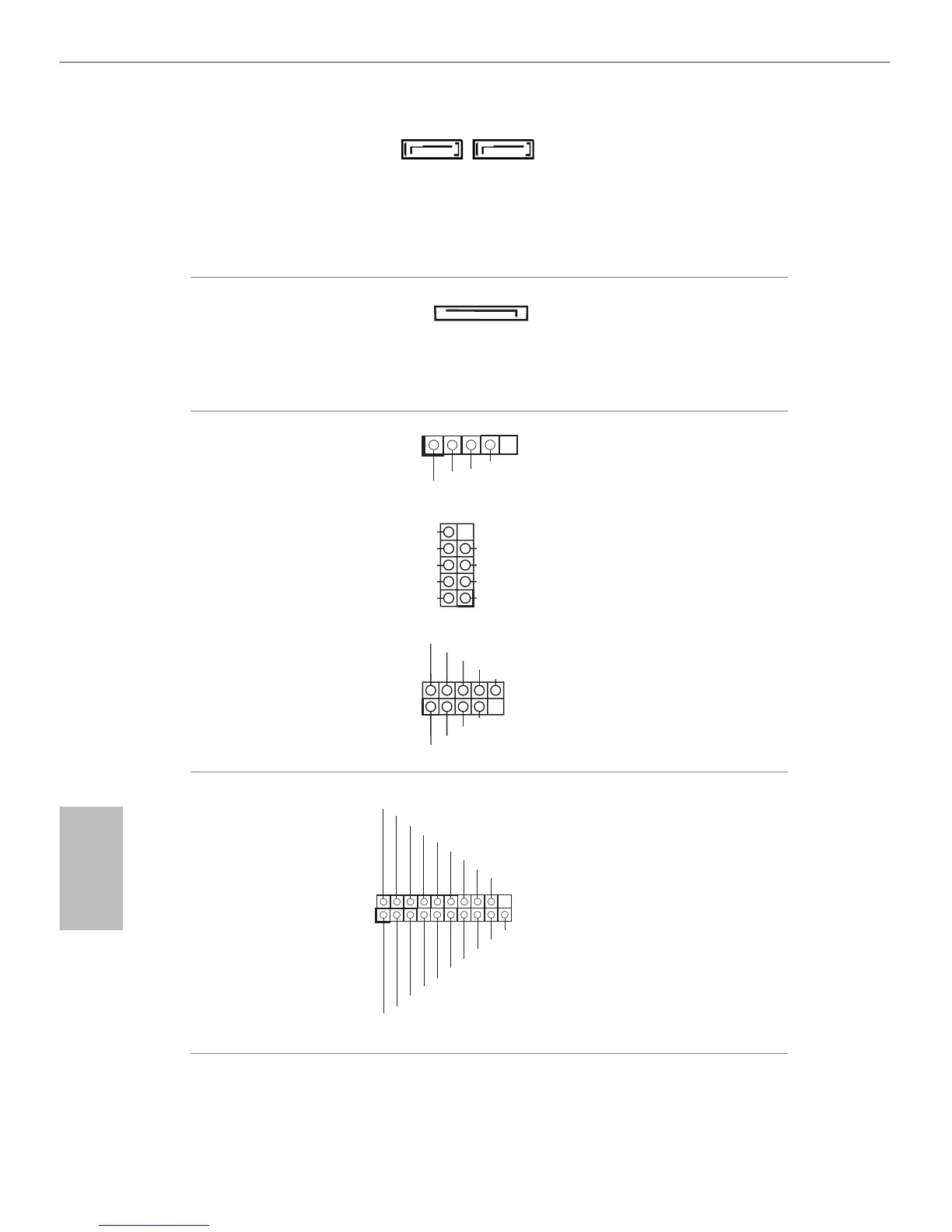

Connettori Serial ATA3
(SATA3_0:
vedere pag.1, n. 7)
(SATA3_1:
vedere pag.1, n. 8)
Questi due connettori
SATA3 supportano i cavi
dati SATA per dispositivi di
archiviazione interna, con
una velocità di trasferimento
dati no a 6,0 Gb/s.
Connettore alimentazione
SATA
(SATA_POW1)
(vedere pag. 1, n. 9)
Collegare un cavo di
alimentazione SATA.
Header USB 2.0
(USB6 a 5 pin)
(vedere pag. 1, n. 3)
(USB2_3 a 9 pin)
(vedere pag. 1, n. 20)
(USB4_5 a 9 pin)
(vedere pag. 1, n. 4)
Oltre alle due porte USB
2.0 predenite nel pannello
I/O, la scheda madre
dispone di tre intestazioni
USB 2.0.
Header USB 3.0
(USB3_5_6 a 19 pin)
(vedere pag. 1, n. 5)
Oltre alle due porte USB
3.0 del pannello I/O,
questa scheda madre è
dotata di un collettore.
Questo connettore USB 3.0
può supportare due porte.
*USB3_4_5 è condiviso
con USB4_5.
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
DUMMY
GNDGND
P+
P-
P+
P-
USB_PWR
USB_PWR
1
SATA3_0 SATA3_1
1
ID
IntA_P_D+
IntA_P_D-
GND
IntA_P_SSTX+
IntA_P_SSTX-
GND
IntA_P_SSRX+
Vbus
IntA_P_D+
IntA_P_D-
GND
IntA_P_SSTX+
IntA_P_SSTX-
GND
IntA_P_SSRX+
IntA_P_SSRX-
Vbus
IntA_P_SSRX-
1
USB_PWR
P-
P+
GND
