ASROCK H110TM-ITX User Manual

57
Italiano
Italiano
H110TM-ITX

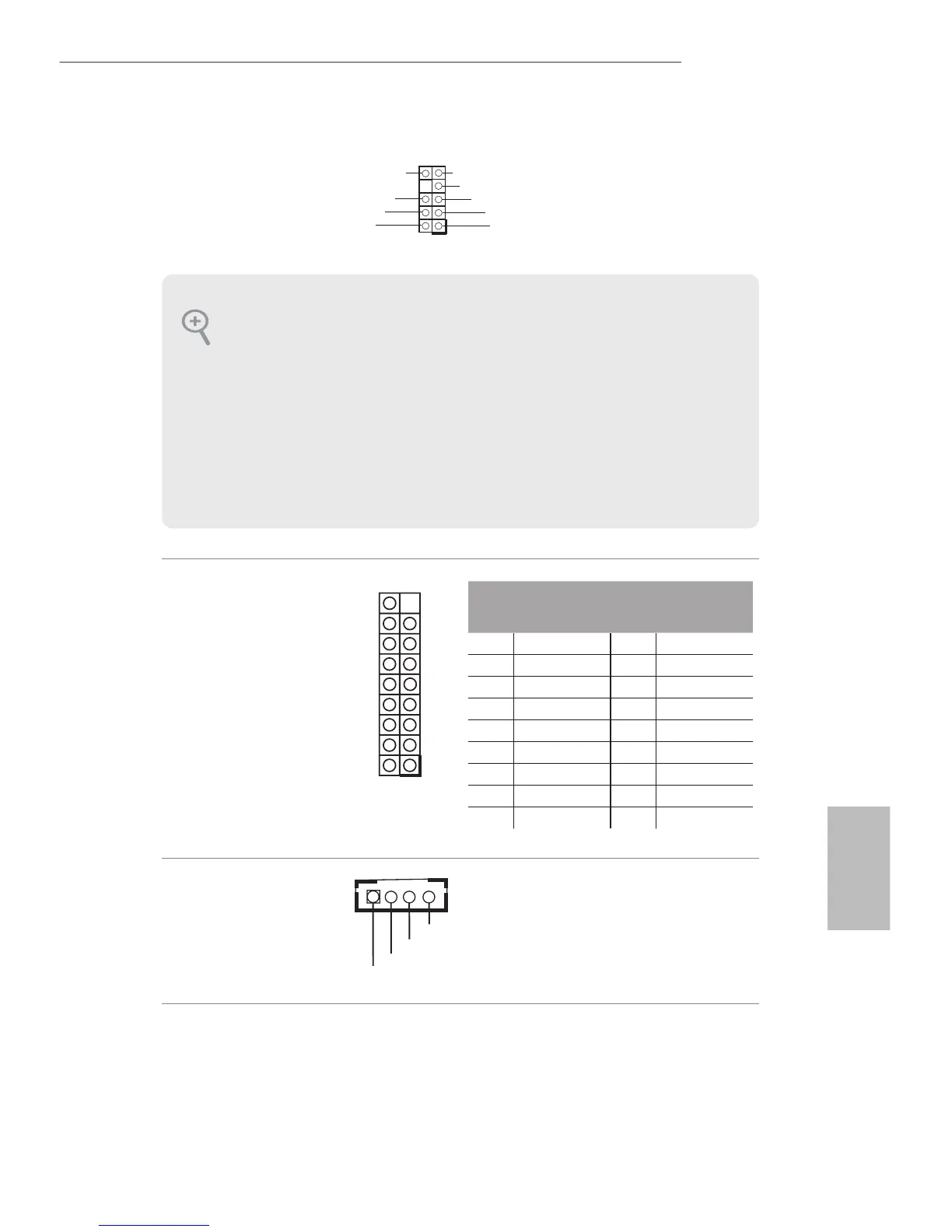

Header audio pannello
anteriore
(AUDIO1_HD a 9 pin)
(vedere pag. 1, n. 24)
Questo header serve a
collegare i dispositivi
audio al pannello audio
anteriore.
Surround analogico
Connettore audio
(17 pin HD_AUDIO2)
(vedere pag. 1, N. 28)
Uscita AMP audio 3W
Connettore wafer
(SPEAKER1 a 4 pin)
(vedere pag. 1, n. 27)
Collegare l'altoparlante
dello chassis a questo
header.
12
1718
PIN
Nome del
segnale
PIN
Nome del
segnale
18 SENSE 17 KEY
16 LFE 15 A_GND
14 A_GND 13 Centrale
12 Surr_Retro_R 11 A_GND
10 A_GND 9 Surr_Retro_L
8 Surr_Lato_R 7 A_GND
6 A_GND 5 Surr_Lato_L
4 Frontale_R 3 A_GND
2 A_GND 1 Frontale_L
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GN D
OUT2_R
MIC2_R
MIC2_L
OUT_RE
T
1. L'audio ad alta denizione supporta le funzioni Jack sensing, ma il lo del pannello sullo
chassis deve supportare HDA per funzionare correttamente. Seguire le istruzioni presenti nel
nostro manuale e nel manuale dello chassis per installare il sistema.
2. Se si utilizza un pannello audio AC’97, installarlo sull'header audio del pannello anteriore
seguendo le fasi di seguito:
A. Collegare Mic_IN (MIC) a MIC2_L.
B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.
C. Collegare Ground (GND) a Ground (GND).
D. MIC_RET e OUT_RET servono soltanto per il pannello audio HD. Non è necessario
collegarli per il pannello audio AC’97.
Per attivare il microfono anteriore, andare alla scheda “FrontMic” nel pannello di controllo
Realtek e regolare il “Volume di registrazione”.
Front_L+
Front_R-
Front_R+
Front_L-
1
