ASROCK H110TM-ITX User Manual

58
Italiano
Italiano

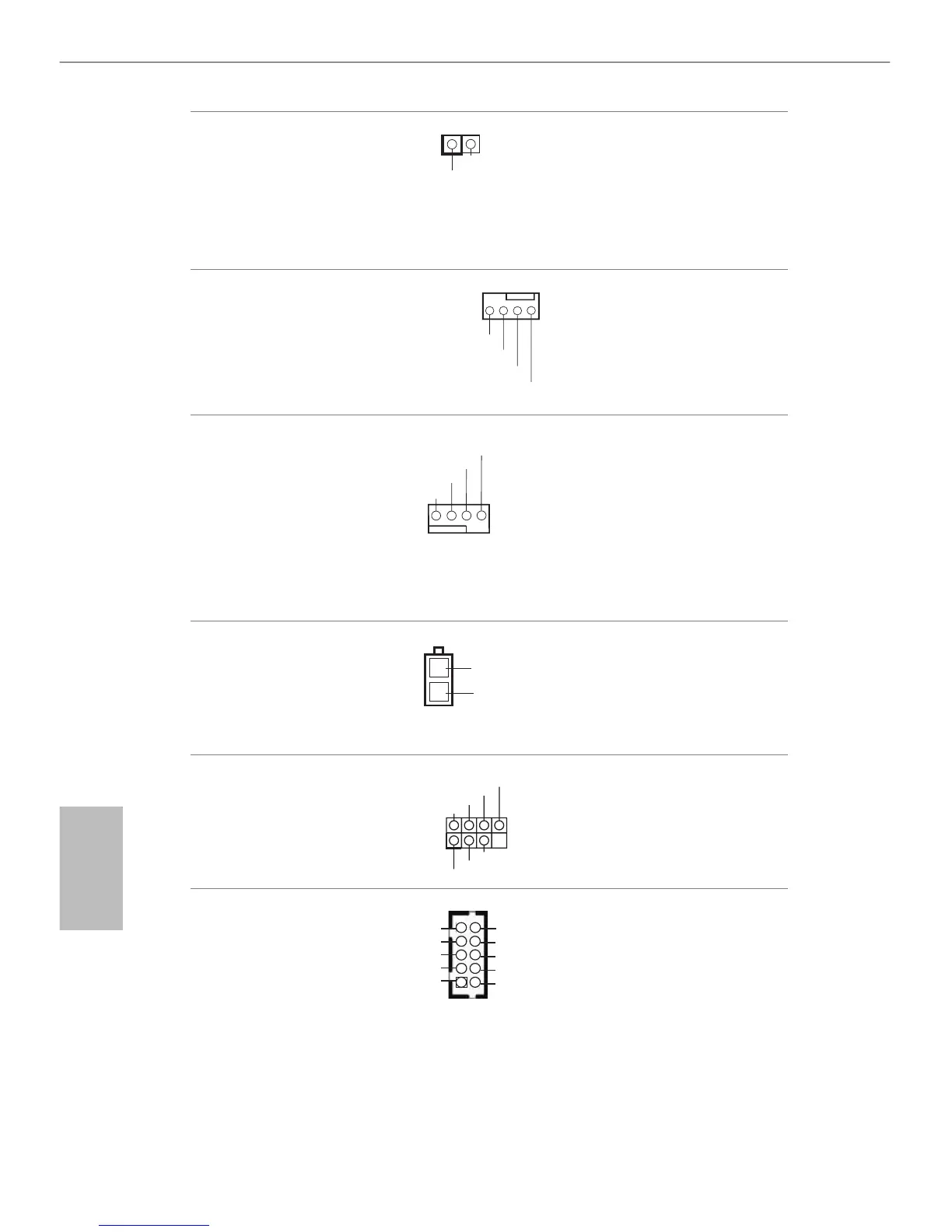

Connettore uscita SPDIF
(HDMI_SPDIF1 a 2 pin)
(vedere pag. 1, n. 26)
Collegare il connettore
uscita SPDIF di una scheda
VGA HDMI a questo
connettore utilizzando un
cavo.
Connettore della ventola
dello chassis
(CHA_FAN1 a 4 pin)
(vedere pag. 1, n. 6)
Collegare il cavo della
ventola al connettore della
ventola e far corrispondere
il lo nero al pin di terra.
Connettori della ventola
della CPU
(CPU_FAN1 a 4 pin)
(vedere pag. 1, n. 21)
Questa scheda madre è
dotata di un connettore per
la ventola della CPU (Ven-
tola silenziosa) a 4 pin. Se
si decide di collegare una
ventola della CPU a 3 pin,
collegarla al pin 1-3.
Connettore di
alimentazione interno
(2-pin ATX19V_IN1)
(vedere pag. 1, n. 1)
Questa scheda madre
è dotata di connettore
d’alimentazione a 2 pin
ATX 19V
Consumer Infrared (CI)
Connettore modulo
(7 pin CIR1)
(vedere pag. 1, n. 12)
Questo connettore può essere
utilizzato per collegare il ricevitore
del telecomando.
Header porta seriale
(COM1 a 9 pin)
(vedere pag. 1, n. 18)
(COM2 a 9 pin)
(vedere pag. 1, n. 16)
Questi due connettori
COM supportano moduli
porta seriale.
1
GND
Learn-in
IRTX
+5VA
LED
+5VA
CIR input
RTS
CTS
GN
D
TXD
DC
D
DS
R
DTR
RX
D
1
NC
RI
SPDIFOUT
GND
1
+19V
GND
1
2
GND
FAN_VOLTAGE
CHA_FAN_SPEED
F
AN_SPEED_CONTROL
FAN_VOLTAGE
GND
CPU_FAN_SPEED
FAN_SPEED_CONTROL
1 2 3 4
