1.3 Instalación de los puentes

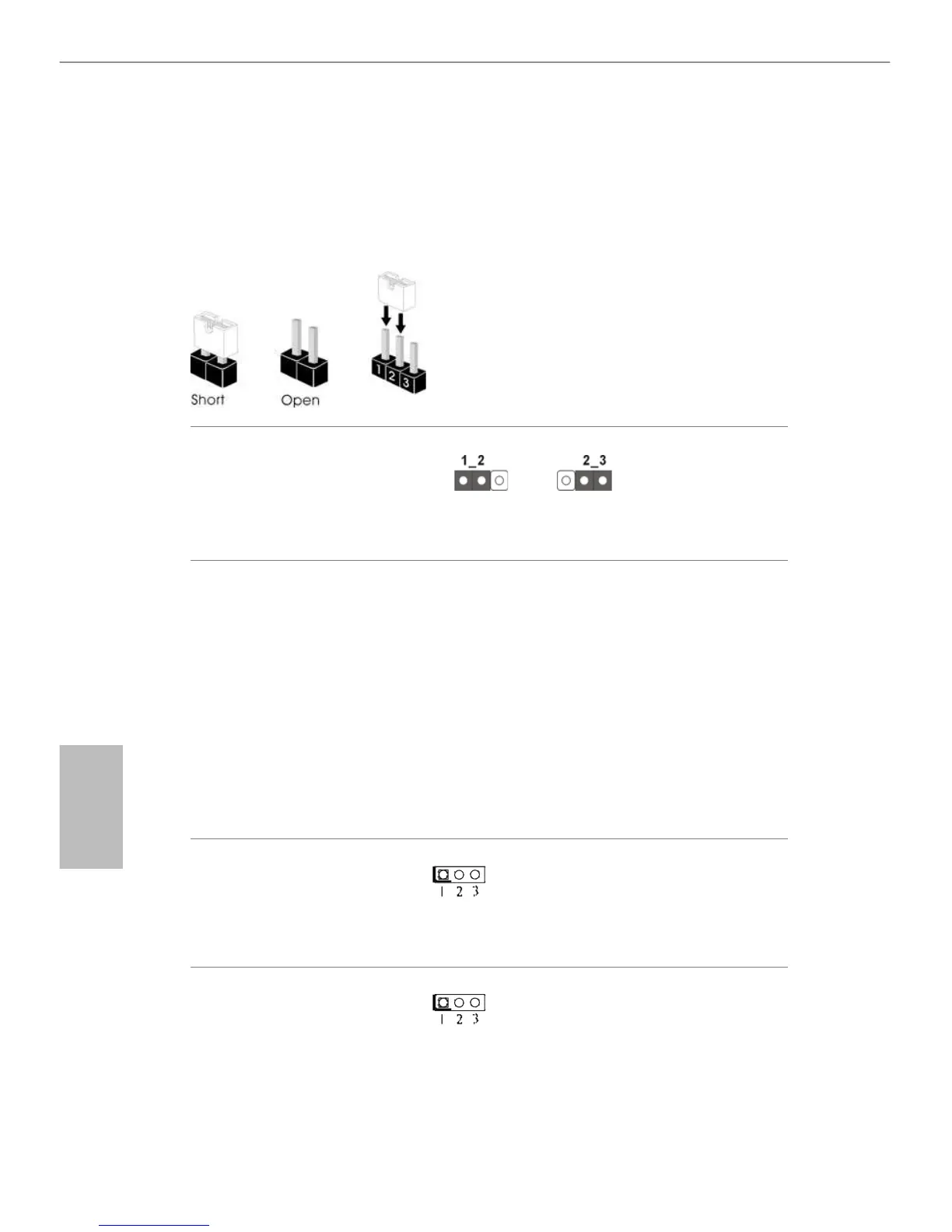

La instalación muestra cómo deben instalarse los puentes. Cuando la tapa de puente
se coloca en los pines, el puente queda “Corto”. Si no coloca la tapa de puente en los
pines, el puente queda “Abierto”. La ilustración muestra un puente de 3 pines cuyo pin
1 y pin 2 son “Cortos” cuando se coloca una tapa de puente en estos 2 pines.
Puente de borrado de
CMOS
(CLRCMOS1)
(consulte la pág.1, N.º 2)
CLRCMOS1 le permite borrar los datos del CMOS. Para borrar y restablecer los
parámetros del sistema a los valores predeterminados de instalación, apague el
ordenador y desenchufe el cable de alimentación de la toma de alimentación.
Después de esperar 15 segundos, utilice un tapa de puente para acortar el pin2 y
el pin3 en el CLRCMOS1 durante 5 segundos. Sin embargo, no borre el CMOS
justo después de que haya actualizado el BIOS. Si necesita borrar el CMOS cuando
acabe de actualizar el BIOS, deberá arrancar el sistema primero y, a continuación,
deberá apagarlo antes de que realice el borrado del CMOS. Tenga en cuenta que la
contraseña, la fecha, la hora y el perl de usuario predeterminado serán eliminados
únicamente si se retira la pila del CMOS.
Puente de alimentación de
la retroiluminación
(BKT_ALIM1 de 3 pines)
(consulte la pág.1, N.º 13)
1-2 : +19V
2-3 : +12V
Puente de alimentación
del panel
(PNL_ALIM1 de 3 pines)
(consulte la pág.1, N.º 14)
1-2 : +3V
2-3 : +5V
Borrado de CMOS
Predeterminado
Advertencia:
Si la potencia de retroiluminación o la potencia del panel seleccionada es superior a las
especicaciones del panel, este puede resultar dañado.
