H110TM-ITX

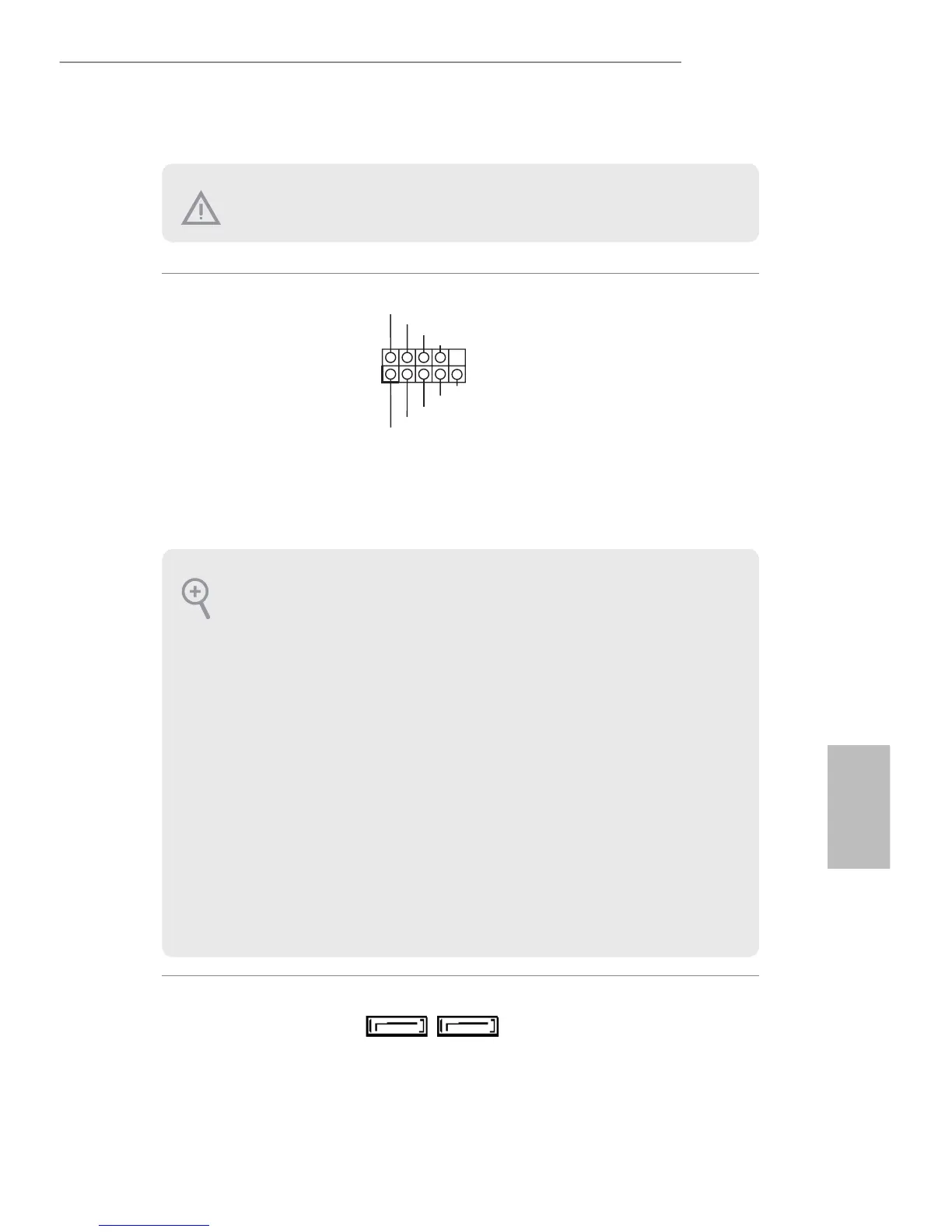

1.4 Conectores y cabezales incorporados
Cabezal del panel del siste-
ma
(PANEL1 de 9 pines)
(consulte la pág.1, N.º 11)
Conecte el interruptor de
alimentación, restablezca el
interruptor y el indicador del
estado del sistema del chasis
a los valores de este cabezal,
según los valores asignados
a los pines como se indica a
continuación. Cerciórese de
cuáles son los pines positivos
y los negativos antes de
conectar los cables.
Conectores Serie ATA3
(SATA3_0:
consulte la pág.1, N.º 7)
(SATA3_1:
consulte la pág.1, N.º 8)
Estos dos conectores
SATA3 son compatibles
con cables de datos SATA
para dispositivos de
almacenamiento interno
con una velocidad de
transferencia de datos de
hasta 6,0 Gb/s.
GND
RESET#
PWRBTN#
PLED-
PLED+
GND
HDLED-
HDLED+
GND
PWRBTN (Interruptor de alimentación):
Conéctelo al interruptor de alimentación del panel frontal del chasis. Deberá congurar la
forma en la que su sistema se apagará mediante el interruptor de alimentación.
RESET (Interruptor de reseteo):
Conéctelo al interruptor de reseteo del panel frontal del chasis. Pulse el interruptor de reseteo
para resetear el ordenador si éste está bloqueado y no se puede reiniciar de forma normal.
PLED (Indicador LED de la alimentación del sistema):
Conéctelo al indicador de estado de la alimentación del panel frontal del chasis. El indicador
LED permanece encendido cuando el sistema está funcionando. El indicador LED parpadea
cuando el sistema se encuentra en estado de suspensión S1/S3. El indicador LED se apaga
cuando el sistema se encuentra en estado de suspensión S4 o está apagado (S5).
HDLED (Indicador LED de actividad en el disco duro):
Conéctelo al indicador LED de actividad en el disco duro del panel frontal del chasis. El indica-
dor LED permanece encendido cuando el disco duro está leyendo o escribiendo datos.
El diseño del panel frontal puede ser diferente dependiendo del chasis. Un módulo de panel
frontal consta principalmente de: interruptor de alimentación, interruptor de reseteo, indicador
LED de alimentación, indicador LED de actividad en el disco duro, altavoz, etc. Cuando conec-
te su módulo del panel frontal del chasis a este cabezal, asegúrese de que las asignaciones de los
cables y los pines coinciden correctamente.
Los cabezales y conectores incorporados NO son puentes. NO coloque tapas de puente sobre
estos cabezales y conectores. Si coloca tapas de puente sobre los cabezales y conectores dañará
de forma permanente la placa base.
SATA3_0 SATA3_1
