ASROCK H610M-ITX/ac User Manual

37
H610M-IT X/ac
Deutsch

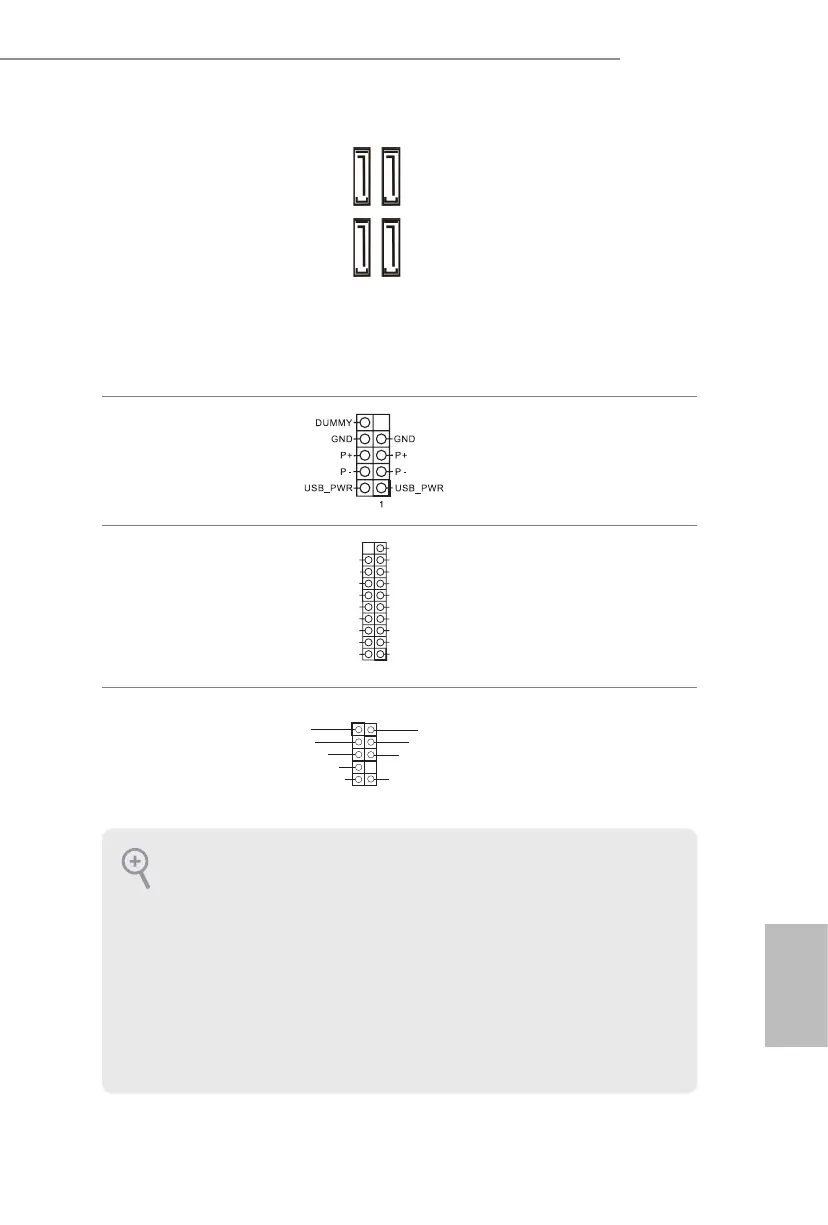

Serial-ATA-III-
Anschlüsse
(SATA3_0:
siehe S. 1, Nr. 10)
(SATA3_1:
siehe S. 1, Nr. 9)
(SATA3_2:
siehe S. 1, Nr. 12)
(SATA3_3:
siehe S. 1, Nr. 11)
SATA3_3 SATA3_2
SATA3_1 SATA3_0
Diese vier SATA-III-Anschlüsse
unterstützen SATA-Datenkabel
für interne Speichergeräte mit
einer Datenübertragungsgeschwi
ndigkeit bis 6,0 Gb/s.
* Wenn M2_1 durch ein SATA-
Typ-M.2-Gerät belegt ist, wird
SATA3_0 deaktiviert.
USB 2.0-Stileiste
(9-polig, USB_3_4)
(siehe S. 1, Nr. 14)
Es gibt eine USB-2.0-Stileiste an
diesem Motherboard. Diese USB
2.0-Stileiste unterstützt zwei
Ports.
USB 3.2 Gen1-Stileiste
(19-polig, USB3_3_4)
(siehe S. 1, Nr. 8)
1
IntA_PB_D+
Dummy
IntA_PB_D-
GND
IntA_PB_SSTX+
GND
IntA_PB_SSTX-
IntA_PB_SSRX+
IntA_PB_SSRX-
VbusVbus
Vbus
IntA_PA_SSRX-
IntA_PA_SSRX+
GND
IntA_PA_SSTX-
IntA_PA_SSTX+
GND
IntA_PA_D-
IntA_PA_D+
Es gibt eine Stileiste an diesem
Motherboard. Diese USB-3.2-
Gen1-Stileiste kann zwei Ports
unterstützen.
Audiostileiste
Frontblende
(9-polig, HD_AUDIO1)
(siehe S. 1, Nr. 17)
J_SENS
E
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
Diese Stileiste dient dem
Anschließen von Audiogeräten
an der Frontblende.
1. High Denition Audio unterstützt Anschlusserkennung, der Draht am Gehäuse muss dazu
jedoch HDA unterstützt. Bitte befolgen Sie zum Installieren Ihres Systems die Anweisungen
in unserer Anleitung und der Anleitung zum Gehäuse.
2. Bei Nutzung eines AC’97-Audiopanels dieses bitte anhand folgender Schritte an der
Audiostileiste der Frontblende installieren:
A. Mic_IN (Mikrofon) mit MIC2_L verbinden.
B. Audio_R (RIN) mit OUT2_R und Audio_L (LIN) mit OUT2_L verbinden.
C. Erde (GND) mit Erde (GND) verbinden.
D. MIC_RET und OUT_RET sind nur für das HD-Audiopanel vorgesehen. Sie müssen sie
nicht für das AC’97-Audiopanel verbinden.
E. Rufen Sie zum Aktivieren des vorderen Mikrofons das „FrontMic (Vorderes Mikrofon)“-
Register in der Realtek-Systemsteuerung auf und passen „Recording Volume
(Aufnahmelautstärke)“ an.

ASROCK H610M-ITX/ac Specifications

General

Processor socket	LGA 1700
Processor manufacturer	Intel
Compatible processor series	Intel Celeron, Intel Core i3, Intel Core i5, Intel Core i7, Intel Core i9, Intel Pentium
Maximum number of SMP processors	1
Audio chip	Realtek ALC897
Component for	PC
Motherboard chipset	Intel H610
Audio output channels	7.1 channels
Motherboard form factor	mini ITX
DisplayPort version	1.4
USB 2.0 ports quantity	USB 2.0 ports have a data transmission speed of 480 Mbps, and are backwards compatible with USB 1.1 ports. You can connect all kinds of peripheral devices to them.
USB 3.2 Gen 1 (3.1 Gen 1) Type-A ports quantity	2
USB 3.2 Gen 2 (3.1 Gen 2) Type-C ports quantity	0
ATX Power connector (24-pin)	Yes
Number of SATA III connectors	4
LAN controller	Intel® I219-V
Wi-Fi standards	802.11a, 802.11b, Wi-Fi 4 (802.11n), Wi-Fi 5 (802.11ac)
Top Wi-Fi standard	Wi-Fi 5 (802.11ac)
Ethernet interface type	Gigabit Ethernet
BIOS type	UEFI AMI
ACPI version	6.0
BIOS memory size	128 Mbit
System Management BIOS (SMBIOS) version	2.7
Memory channels	Dual-channel
Memory slots type	DIMM
Supported memory types	DDR4-SDRAM
Maximum internal memory	64 GB
Supported memory clock speeds	3200 MHz
Cables included	SATA
Maximum resolution	7680 x 4320 pixels
Parallel processing technology support	Not supported
RAID levels	0, 1, 5, 10
Supported storage drive types	HDD & SSD
Supported storage drive interfaces	M.2, SATA III
Harmonized System (HS) code	84733020

Weight and Dimensions

Width	170 mm
