46
Français
Français
1.4 Embases et connecteurs de la carte mère
Les embases et connecteurs situés sur la carte NE SONT PAS des cavaliers. Ne placez JAMAIS
de capuchons de cavaliers sur ces embases ou connecteurs. Placer un capuchon de cavalier sur
ces embases ou connecteurs endommagera irrémédiablement votre carte mère.

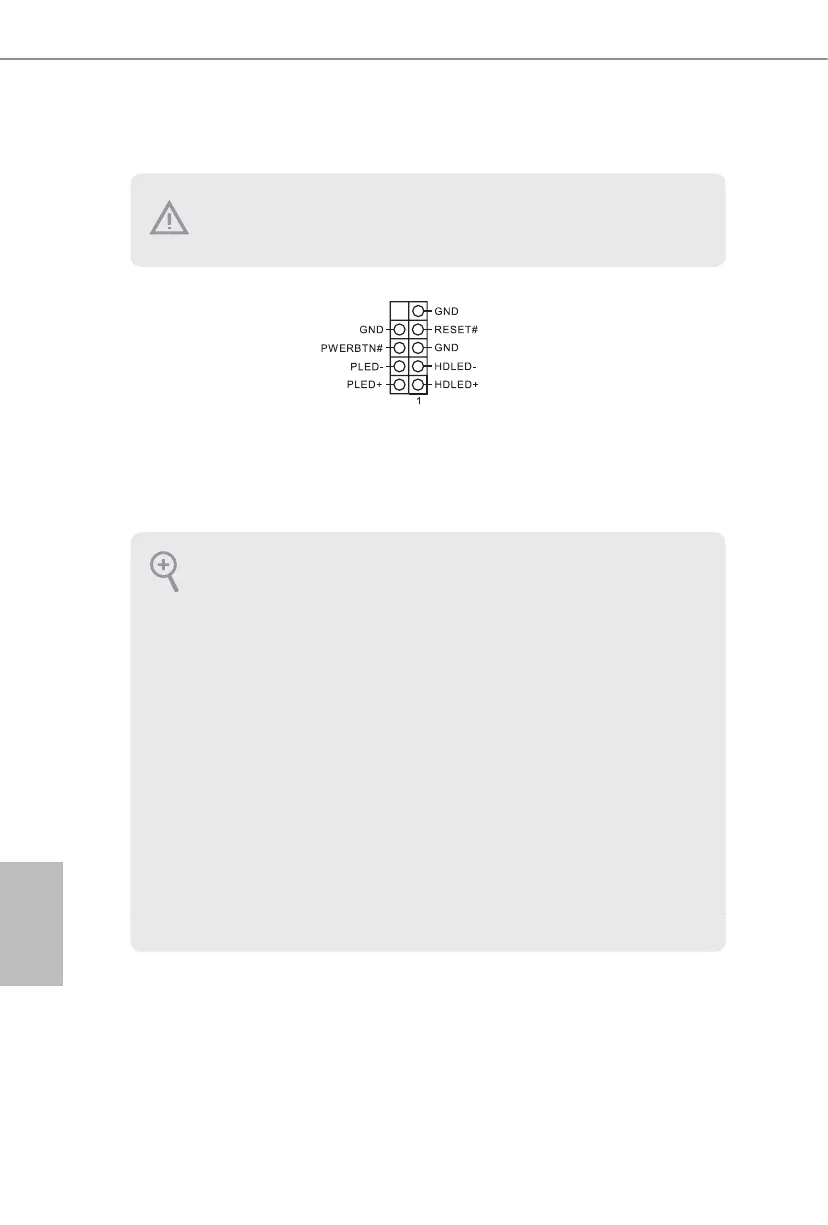

Embase du panneau
système
(PANNEAU1 à 9 broches)
(voir p.1, No. 13)
Branchez le bouton de mise
en marche, le bouton de
réinitialisation et le témoin détat
du système présents sur le châssis
sur cette embase en respectant la
conguration des broches illustrée
ci-dessous. Repérez les broches
positive et négative avant de
brancher les câbles.
PWRBTN (bouton d’alimentation):
pour brancher le bouton dalimentation du panneau frontal du châssis. Vous pouvez congurer
la façon dont votre système doit sarrêter à l’aide du bouton de mise en marche.
RESET (bouton de réinitialisation):
pour brancher le bouton de réinitialisation du panneau frontal du châssis. Appuyez
sur le bouton de réinitialisation pour redémarrer l’ordinateur en cas de plantage ou de
dysfonctionnement au démarrage.
PLED (LED d’alimentation du système) :
pour brancher le témoin détat de lalimentation du panneau frontal du châssis. Le LED est
allumé lorsque le système fonctionne. Le LED clignote lorsque le système se trouve en mode
veille S1/S3. Le LED est éteint lorsque le système se trouve en mode veille S4 ou hors tension (S5).
HDLED (LED d’activité du disque dur) :
pour brancher le témoin LED dactivité du disque dur du panneau frontal du châssis. Le LED
est allumé lorsque le disque dur lit ou écrit des données.
La conception du panneau frontal peut varier en fonction du châssis. Un module de panneau
frontal est principalement composé d’un bouton de mise en marche, bouton de réinitialisation,
LED d’alimentation, LED d’activité du disque dur, haut-parleur etc. Lorsque vous reliez le
module du panneau frontal de votre châssis sur cette embase, veillez à parfaitement faire
correspondre les ls et les broches.

Questions and Answers:

Question and Answer IconNeed help?

Do you have a question about the ASROCK H610M-ITX/ac and is the answer not in the manual?

ASROCK H610M-ITX/ac Specifications

General IconGeneral
Processor socketLGA 1700
Processor manufacturerIntel
Compatible processor seriesIntel Celeron, Intel Core i3, Intel Core i5, Intel Core i7, Intel Core i9, Intel Pentium
Maximum number of SMP processors1
Audio chipRealtek ALC897
Component forPC
Motherboard chipsetIntel H610
Audio output channels7.1 channels
Motherboard form factormini ITX
DisplayPort version1.4
USB 2.0 ports quantityUSB 2.0 ports have a data transmission speed of 480 Mbps, and are backwards compatible with USB 1.1 ports. You can connect all kinds of peripheral devices to them.
USB 3.2 Gen 1 (3.1 Gen 1) Type-A ports quantity2
USB 3.2 Gen 2 (3.1 Gen 2) Type-C ports quantity0
ATX Power connector (24-pin)Yes
Number of SATA III connectors4
LAN controllerIntel® I219-V
Wi-Fi standards802.11a, 802.11b, Wi-Fi 4 (802.11n), Wi-Fi 5 (802.11ac)
Top Wi-Fi standardWi-Fi 5 (802.11ac)
Ethernet interface typeGigabit Ethernet
BIOS typeUEFI AMI
ACPI version6.0
BIOS memory size128 Mbit
System Management BIOS (SMBIOS) version2.7
Memory channelsDual-channel
Memory slots typeDIMM
Supported memory typesDDR4-SDRAM
Maximum internal memory64 GB
Supported memory clock speeds3200 MHz
Cables includedSATA
Maximum resolution7680 x 4320 pixels
Parallel processing technology supportNot supported
RAID levels0, 1, 5, 10
Supported storage drive typesHDD & SSD
Supported storage drive interfacesM.2, SATA III
Harmonized System (HS) code84733020
Weight and Dimensions IconWeight and Dimensions
Width170 mm
