48
Français
Français

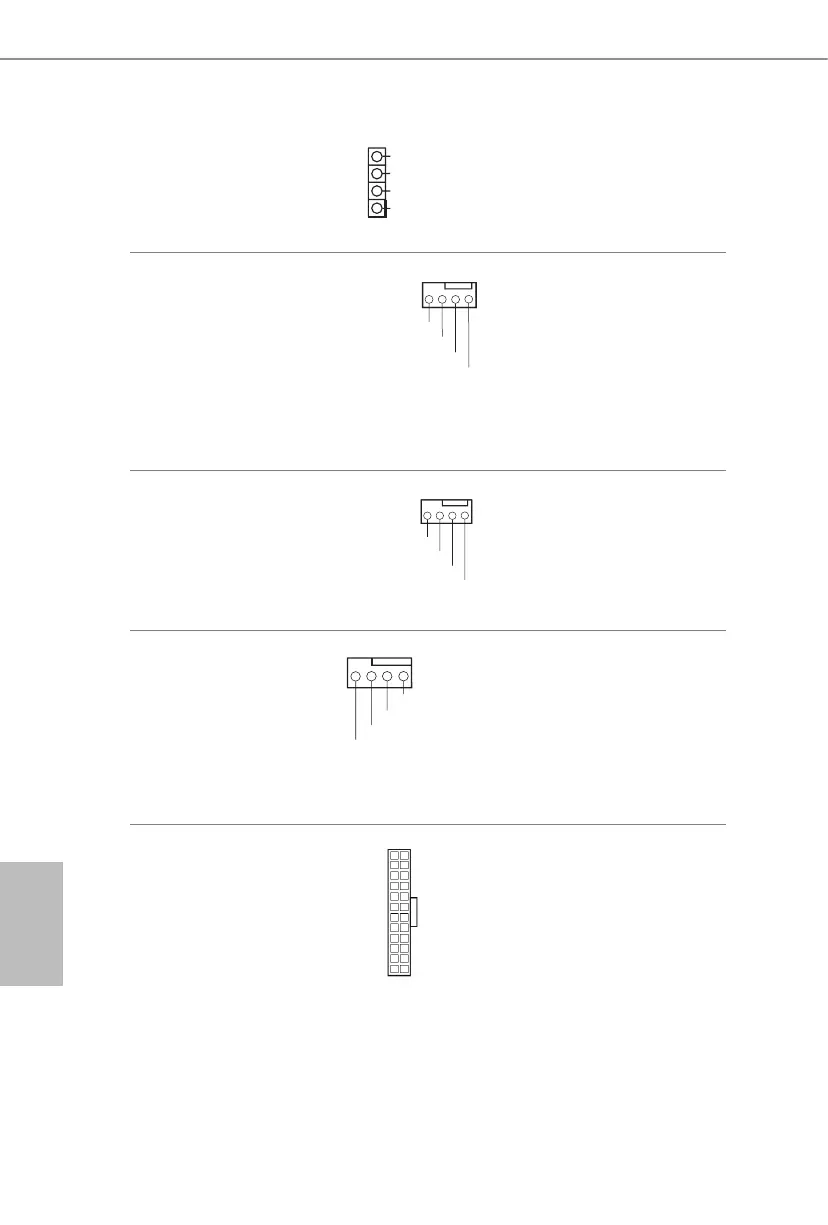

Embase du haut-parleur du
châssis
(SPEAKER1 à 4 broches)
(voir p.1, No. 16)
DUMMY
SPEAKER
1
DUMMY
+5V
Veuillez brancher le haut-parleur
du châssis sur cette embase.
Connecteurs du ventilateur
de châssis/pompe à eau
(CHA_FAN1/WP à
4 broches)
(voir p.1, No. 4)
GND
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTROL
Cette carte mère est dotée d’un
connecteur pour ventilateur de
châssis à refroidissement par eau
à 4 broches. Si vous envisagez
de connecter un ventilateur de
refroidisseur d'eau pour châssis à
3 broches, veuillez le brancher sur
la Broche 1-3.
Connecteur du ventilateur
du châssis
(CHA_FAN2 à 4 broches)
(voir p.1, No. 1)
GND
+12V
CHA_FAN_SPEED
FAN_SPEED_CONTROL
Veuillez brancher les câbles du
ventilateur sur le connecteur du
ventilateur, puis reliez le l noir à
la broche de mise à terre.
Connecteur du ventilateur
du processeur
(CPU_FAN1 à 4 broches)
(voir p.1, No. 3)
CPU_F
+12V
GND
AN_SPEED
FAN_SPEED_CONTROL
Cette carte mère est dotée d’un
connecteur pour ventilateur de
processeur (Quiet Fan) à
4 broches. Si vous envisagez
de connecter un ventilateur de
processeur à 3 broches, veuillez le
brancher sur la broche 1-3.
Connecteur d’alimentation
ATX
(ATXPWR1 à 24 broches)
(voir p.1, No. 7)
12
1
24
13
Cette carte mère est dotée d’un
connecteur d’alimentation ATX à
24 broches.
