108
ASRock H67M-ITX/HT / H67M-ITX Motherboard
Para insertarla correctamente, asegúrese de que las dos muescas
de orientación de la CPU coinciden con las teclas de alineación del
socket.

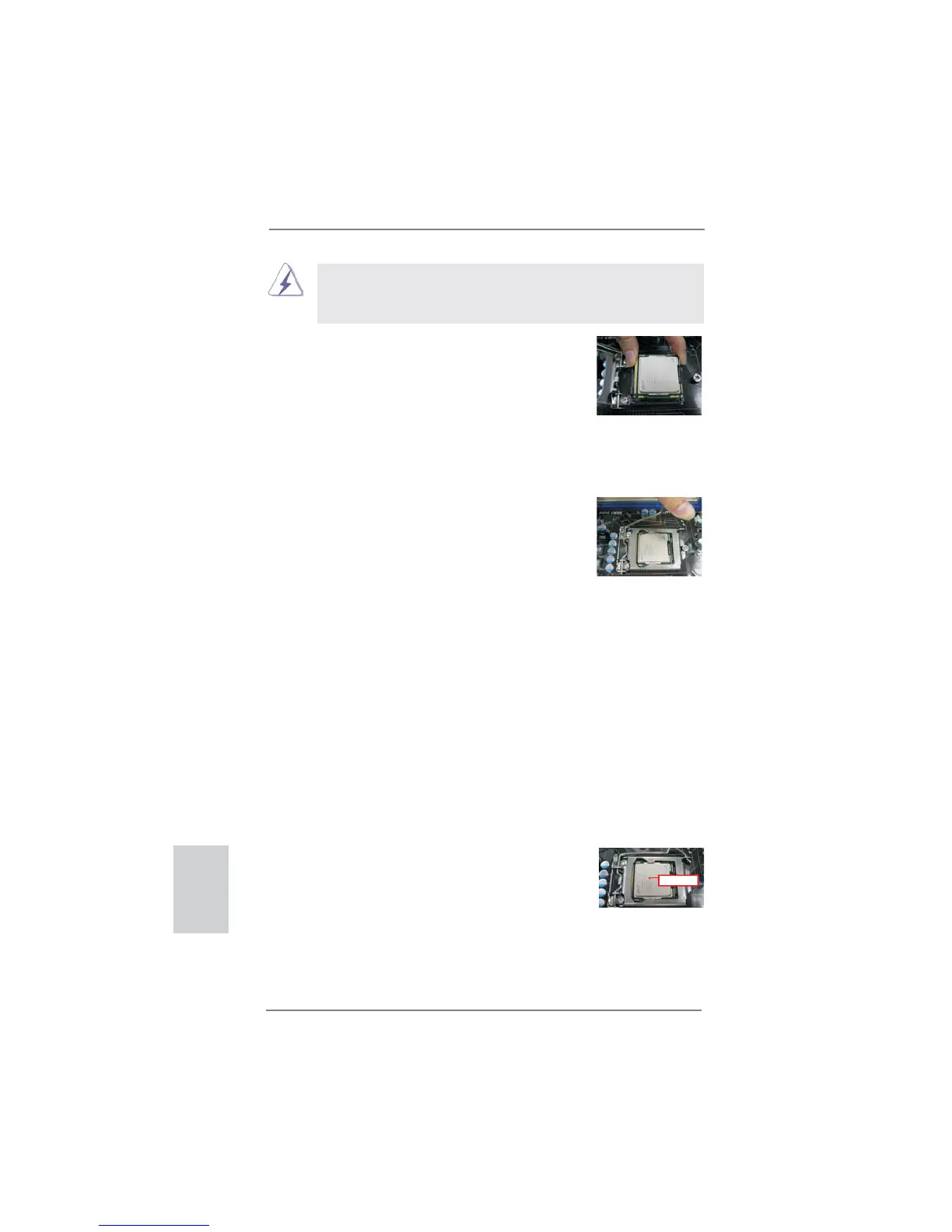

Step 3-3. Coloque con cuidado la CPU en
el socket con un movimiento total-
mente vertical.
Step 3-4. Compruebe que la CPU se en-
cuentra en el socket y la orient-
ación coincide con la indicada por
las muescas.
Paso 4. Cierre el socket:
Paso 4-1. Gire la placa de carga hacia el
IHS.
Paso 4-2. Accione la palanca de carga mien-
tras presiona ligeramente en la
placa de carga.
Paso 4-3. Fije la palanca de carga con la
lengüeta de la placa de carga
debajo de la lengüeta de retención
de la palanca de carga.
2.2 Instalación del ventilador y el disipador de la CPU
Para una correcta instalación, consulte los manuales de instrucciones del ventilador
y el disipador de la CPU.
A continuación se ofrece un ejemplo para ilustrar la instalación del disipador para la
CPU de 1155 agujas.
Paso 1. Aplique el material termal de interfaz en el
centro del IHS de la superfi cie del socket.
(Aplique el material termal de
interfaz)
Apply Thermal
Interface Material
Español
