2.5 Инструкции по установке приемника дистанционного
управления (ДУ)
Данная материнская плата оснащена 4-контактным разъемом CIR (CIR1, см.
стр. 2/3, № 9)
, который используется для подключения приемника ДУ. Ниже
приведена процедура установки приемника ДУ.

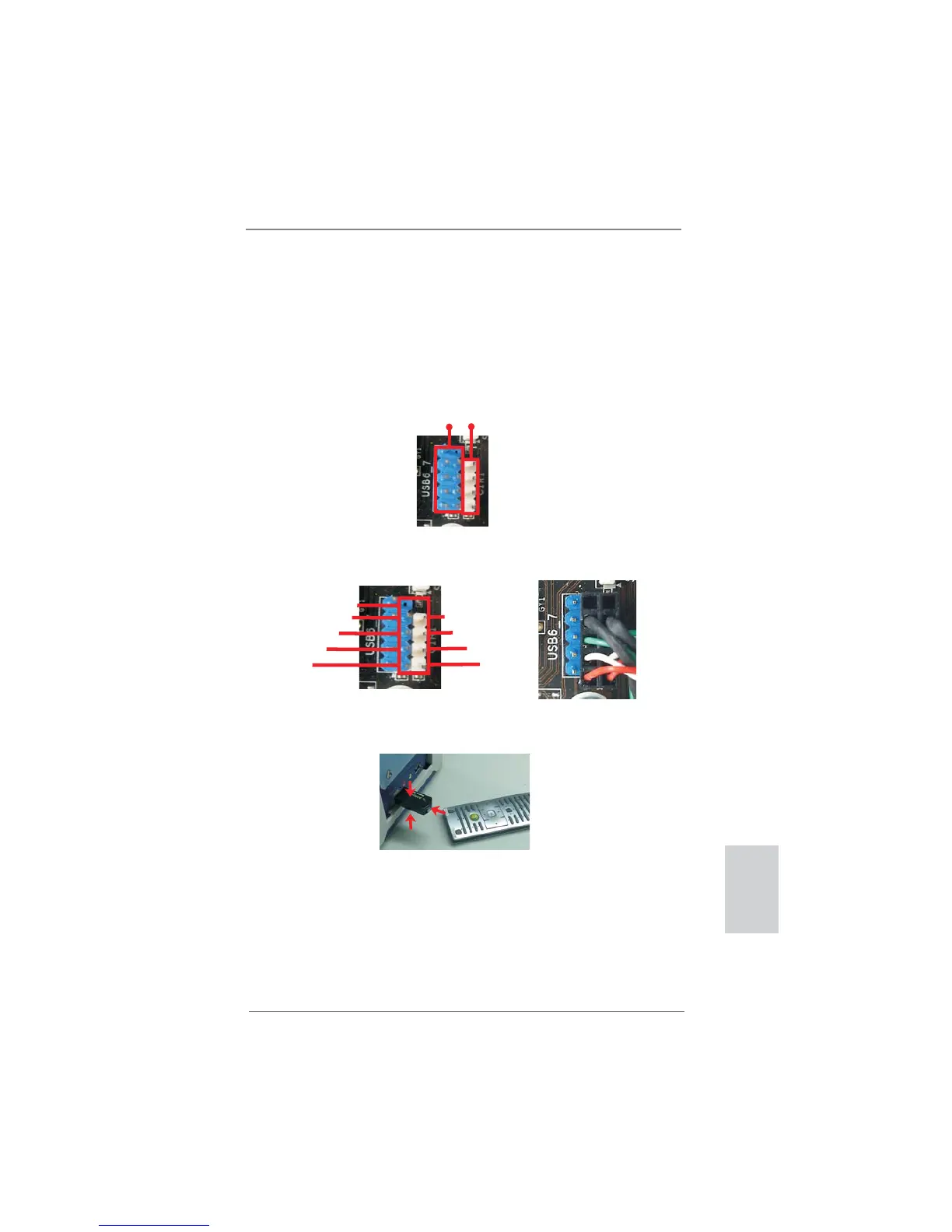

1. Найдите на материнской плате разъем CIR, расположенный рядом с
разъемом USB 2.0
(USB8_9, см. стр. 2/3, № 8).
2. Подключите кабель USB от передней панели к разъему USB 2.0 (как
показано ниже, контакты 1–5) и к разъему CIR. Удостоверьтесь, что разводка
проводов и контактов совпадает.
3. Подключите приемник ДУ к порту USB на передней панели. Если приемник
пульта ДУ не принимает инфракрасные сигналы от пульта ДУ, попробуйте
подключить его к другому порту USB.
* Только один порт USB на передней панели можно использовать для CIR-приемника. При
использовании порта для CIR-приемника другой порт будет работать как обычный порт
USB.
* Приемник ДУ предназначен для установки исключительно в порт USB на передней
панели. Не подключайте приемник к порту USB на задней панели. Приемник ДУ может
принимать инфракрасные сигналы с различных
направлений (сверху, снизу и спереди),
что позволяет использовать его с большинством имеющихся в продаже корпусов.
* Приемник ДУ не поддерживает функцию «горячего» подключения. Приемник необходимо
подключить перед загрузкой системы.
Разъем USB 2.0 (9-контактный, синий) Разъем CIR (4-контактный, белый)
1
2
4
3
5
USB_PWR
P-
P+
GND
ATX+5VSB
IRRX
IRTX
GND
DUMMY
