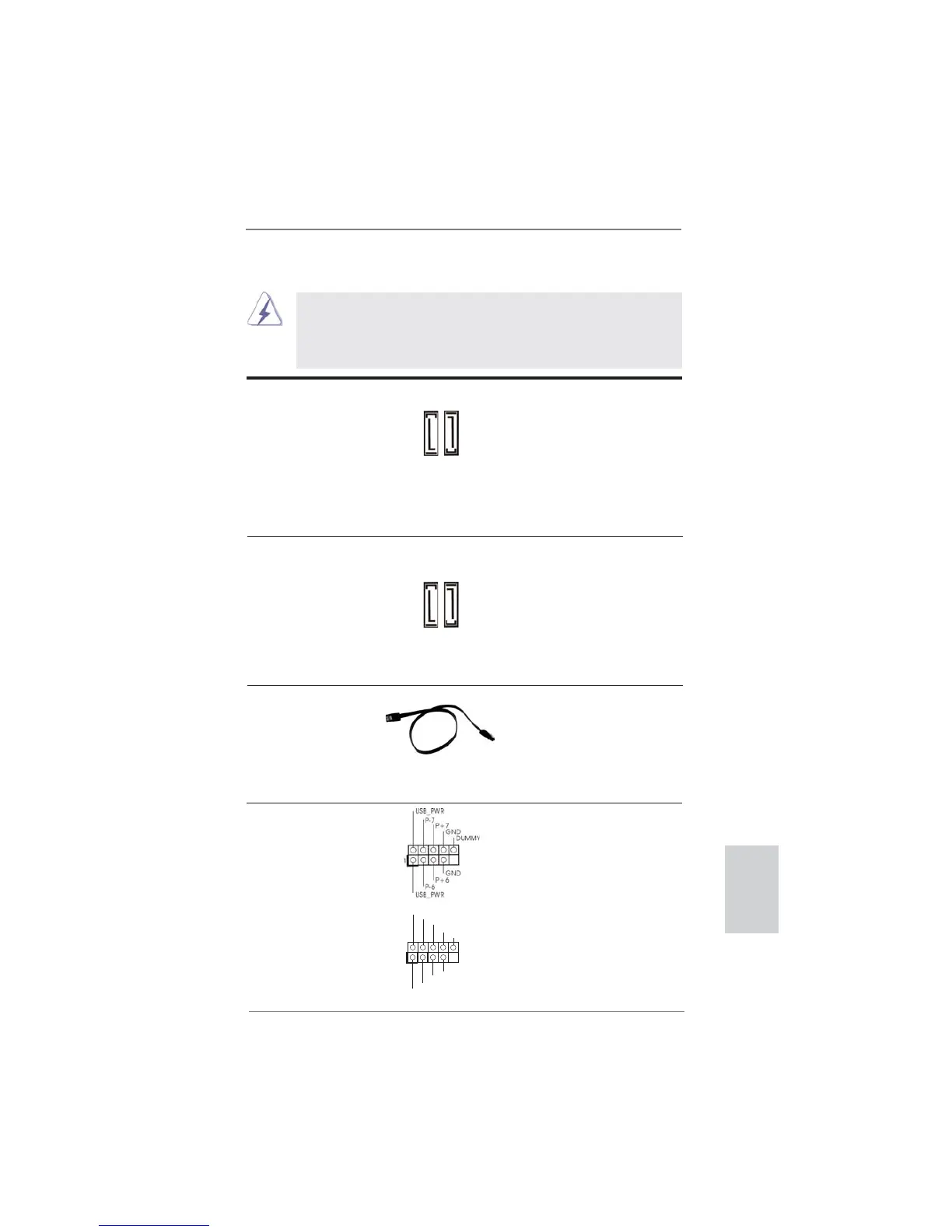

Разъемы Serial ATAII Два соединителя Serial ATAII
(SATA_2 (port 4), см. стр. 2/3, п. 5)
предназначаются для
(SATA_3 (port 5), см. стр. 2/3, п. 6)
подключения внутренних
устройств хранения с
использованием интерфейсных
кабелей SATAII. В настоящее
время интерфейс SATA
допускает скорость передачи
данных до \ 3,0 Гбит/с.
2.7 Колодки и разъемы на плате
Имеющиеся на плате колодки и разъемы НЕ ЯВЛЯЮТСЯ
контактами для перемычек. НЕ УСТАНАВЛИВАЙТЕ перемычки
на эти колодки и разъемы – это приведет к необратимому
повреждению материнской платы!
Разъемы Serial ATA3 Два соединителя Serial ATA3
(SATA_0 (port 0), см. стр. 2/3, п. 3)
предназначаются для
(SATA_1 (port 1), см. стр. 2/3, п. 4)
подключения внутренних
устройств хранения с
использованием нтерфейсных
кабелей SATA3. В настоящее
время интерфейс SATA
допускает скорость передачи
данных до \ 6,0 Гбит/с.
Информационный Информационный кабель
кабель Serial ATA (SATA) интерфейса SATA / SATAII / SATA3
(дополнительно)
не является направленным.
Любой из его соединителей может
быть подключен либо к жесткому
диску интерфейса SATAII / SATA3
либо к материнской плате.
Колодка USB 2.0 Помимо четыре стандартных
(9-контактный USB6_7)
портов USB 2.0 на панели ввода-
(см. стр. 2/3, п. 7)
вывода, на данной материнской
плате предусмотрено два
разъема USB 2.0. Каждый разъем
USB 2.0 поддерживает два порта
USB 2.0.
(9-контактный USB8_9)
(см. стр. 2/3, п. 8)
1
USB_PWR
P-8
GND
DUMMY
USB_PWR
P+8
GND
P-9
P+9
SATA_1 (port 1)
SATA_0 (port 0)
SATA_3 (port 5)
SATA_2 (port 4)
