149
ASRock H67M-ITX/HT / H67M-ITX Motherboard
Türkçe
siyah çizgi

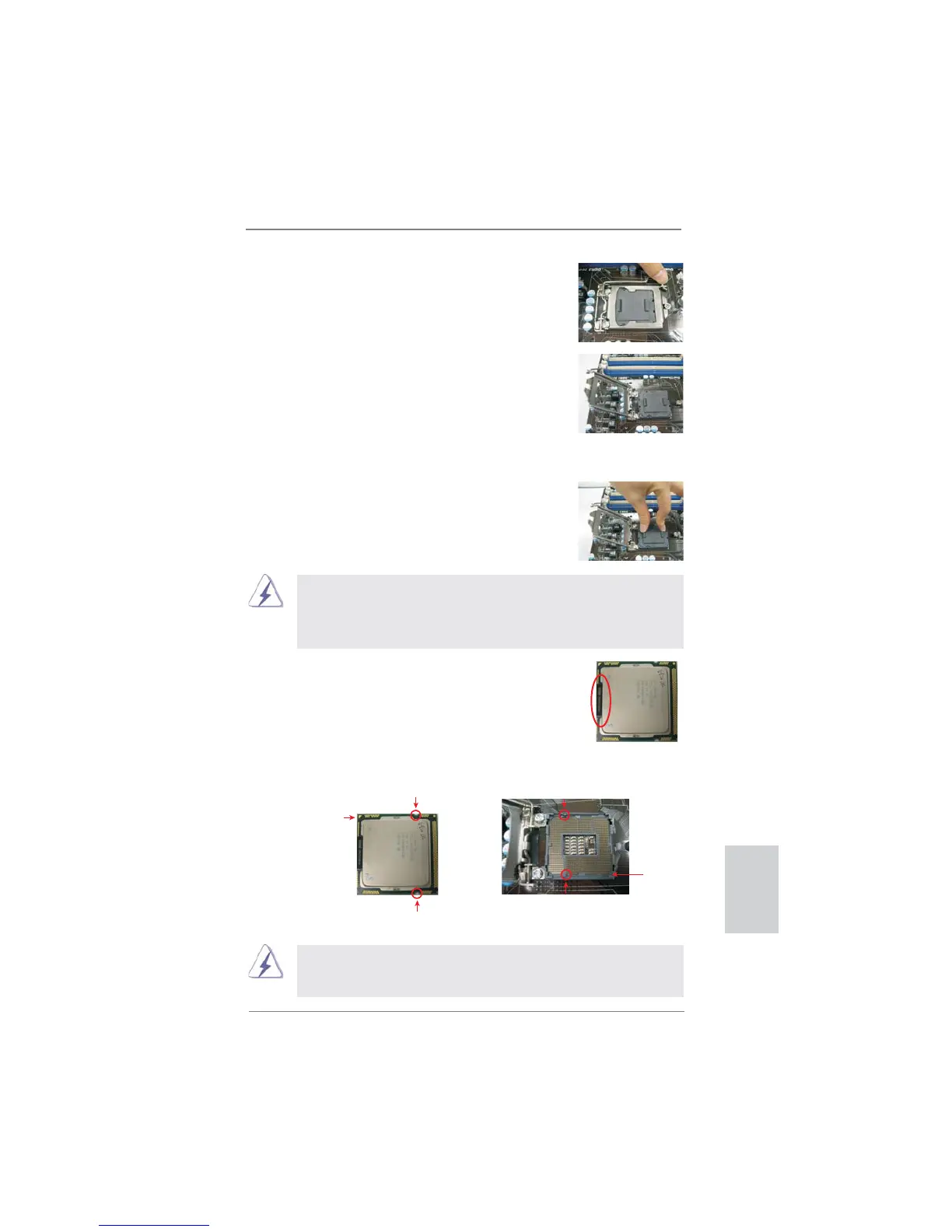

Adım 1. Soketi açın:
Adım 1-1. Mandalı aşağı ve dışa doğru
bastırarak kancayı tutucu
kulakçıktan çıkarın.
Adım 1-2. Yükleme mandalını yaklaşık 135
derece döndürerek tam açık
konumuna getirin.
Adım 1-3. Yükleme plakasını yaklaşık 100
derece döndürerek tam açık
konumuna getirin.
Adım 2. PnP Kapağını (Al ve Yerleştir Kapağı).
1. PnP kapağının darbe almaması için kapak kulakçığının kullanılması
önerilir.
2. Anakart servis için gönderilirken bu kapağın yerine geri takılması
gerekir.
Adım 3. 1155-Pin CPU'yu takın:
Adım 3-1. CPU'yu, kenarlarda siyah çizgilerle
işaretlenmiş yerlerinden tutun.
Adım 3-2. CPU'yu IHS (Entegre Isı Emici) yukarıda
olacak şekilde tutun. Pin1'i ve yönlendirmeyi
sağlayan iki çentiği bulun.
Düzgün şekilde takmak için, lütfen CPU'daki iki yönlendirme dişi çentiğini
soketteki iki hizalama dişiyle eşleştirdiğinizden emin olun.
1155-Pin-CPU
yönlendirme dişi çentiği
yönlendirme dişi çentiği
Pin1
hizalama dişi
hizalama dişi
1155-Pin-Socket
Pin1
