46
ASRock H67M-ITX/HT / H67M-ITX Motherboard
Deutsch

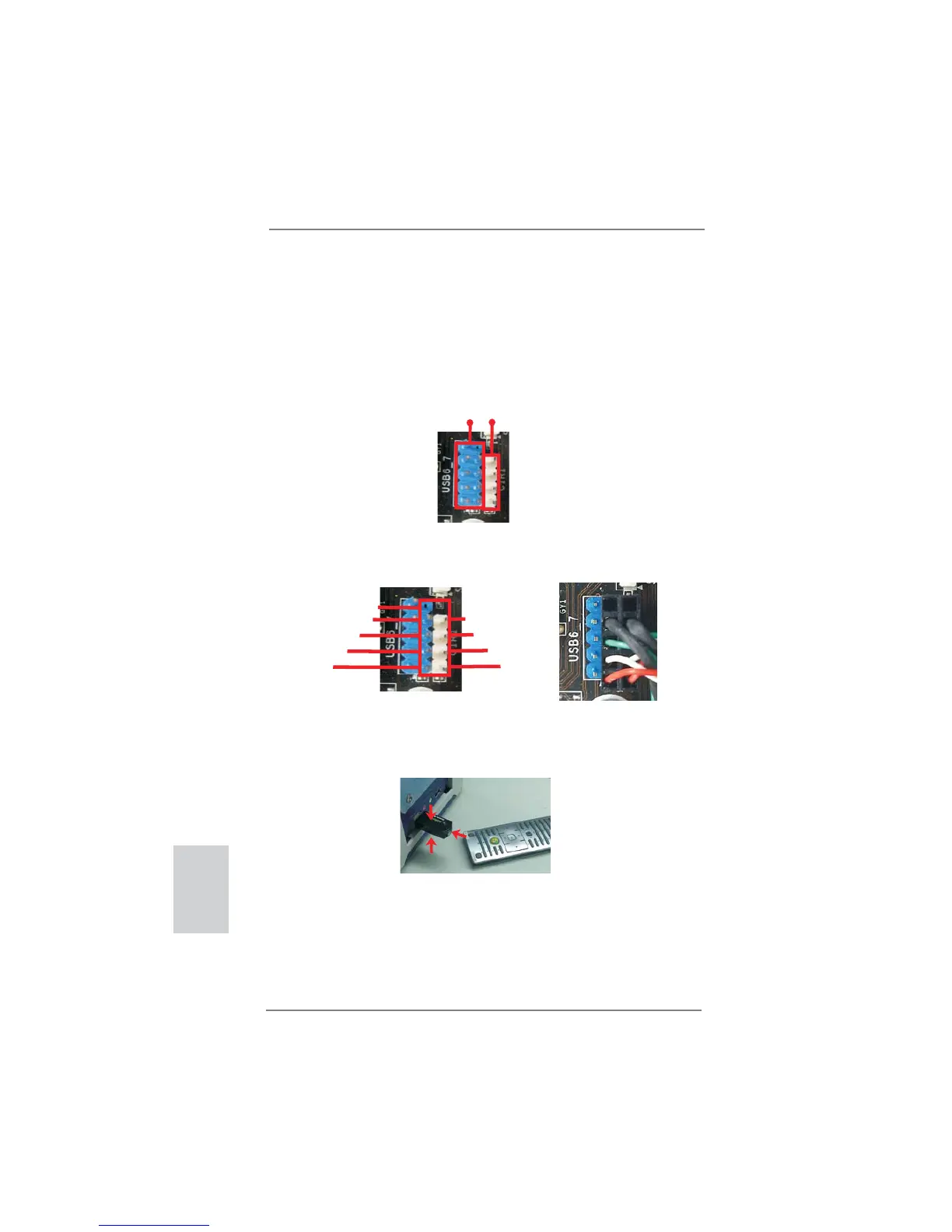

2.5 Fernbedienungsempfänger – Installationsanleitung
Dieses Motherboard ist mit einem 4-poligen CIR-Header (CIR1, siehe Seite
2/3, Nr. 9) ausgestattet, an dem der Fernbedienungsempfänger angeschlossen
werden kann. Bitte beachten Sie das nachstehende Verfahren zur Installation des
Fernbedienungsempfängers.
1. Machen Sie den CIR-Header neben dem USB 2.0-Header auf diesem
Motherboard aus ndig
(USB8_9, siehe Seite 2/3, Nr. 8).
2. Verbinden Sie das Kabel des vorderen USB-Ports mit dem USB 2.0-Header (wie
nachstehend: Pin 1 – 5) und CIR-Header. Stellen Sie sicher, dass die Kabel- und
Pinbelegungen korrekt übereinstimmen.
3. Installieren Sie den Fernbedienungsempfänger am vorderen USB-Port. Falls
der Fernbedienungsempfänger die Infrarotsignale der Fernbedienung nicht
empfangen kann, versuchen Sie bitte, ihn an dem anderen USB-Port auf der
Vorderseite zu installieren.
* Nur einer der vorderen USB-Ports kann die CIR-Funktion unterstützen. Wenn die CIR-
Funktion aktiviert ist, behält der andere Port seine USB-Funktion bei.
* Der Fernbedienungsempfänger muss an einem der vorderen USB-Ports angeschlossen
werden. Bitte versuchen Sie nicht, ihn über die hintere USB-Halterung an der Rückblende zu
installieren. Der Fernbedienungsempfänger kann Infrarotsignale aus mehreren Richtungen
(oben, unten und vorne) empfangen; dadurch ist er mit den meisten Gehäusen auf dem Markt
kompatibel.
* Der Fernbedienungsempfänger unterstützt kein Hot-Plugging. Bitte installieren Sie ihn, bevor
Sie Ihr System hochfahren.
USB 2.0-Header (9-polig, blau) CIR-Header (4-polig, weiß)
1
2
4
3
5
USB_PWR
P-
P+
GND
ATX+5VSB
IRRX
IRTX
GND
DUMMY
