106
Türkçe

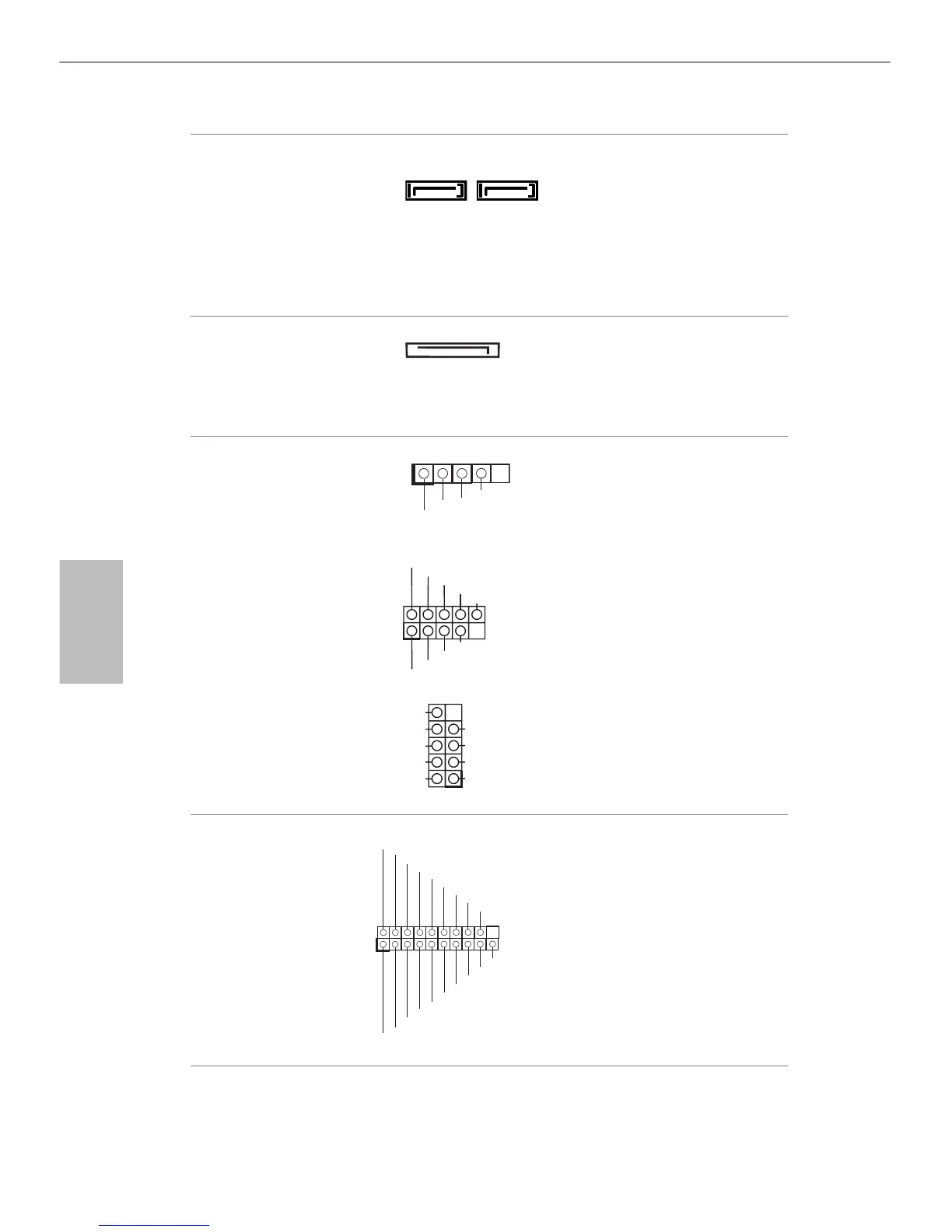

Seri ATA3 Bağlayıcıları
(SATA3_1: bkz. s.1, No. 4)
(SATA3_2: bkz. sf.1, No. 3)
Bu iki SATA3 bağlayıcısı,
veri aktarım hızı 6,0 Gb/
sn'ye kadar olan dahili
depolama aygıtları için
tasarlanmış SATA veri
kablolarını destekler.
SATA Güç Bağlayıcı
(SATA_POW1)
(bkz. sf.1, No. 1)
Lütfen bir SATA güç
kablosu bağlayın.
USB 2,0 Bağlantıları
(5-pin USB6)
(bkz. sf.1, No. 2)
(9-pin USB4_5)
(bkz. sf.1, No. 6)
(9-pin USB7_8)
(bkz. sf.1, No. 18)
Bu anakart üzerinde, I/O
paneli üzerindeki üç USB
2.0 bağlantı noktasının
yanı sıra, iki adet bağlantı
bulunmaktadır. Her
USB 2.0 bağlantısı, üç
adet bağlantı noktasını
destekleyebilir.
USB 3.0 Bağlantı
(19-pin USB3_4_5)
(bkz. sf.1, No. 8)
Bu anakart üzerinde, I/O
paneli üzerindeki bir USB
3.0 bağlantı noktasının
yanı sıra, bir adet bağlantı
bulunmaktadır. Her
USB 3.0 bağlantısı, iki
adet bağlantı noktasını
destekleyebilir.
SATA3_2 SATA3_1
1
ID
In tA_P_ D +
In tA_P_ D -
GN D
In tA_P_ S STX+
In tA_P_ S STX-
GN D
In tA_P_ S SRX+
V b us
In tA_P_ D +
In tA_P_ D -
GN D
In tA_P_ S STX+
In tA_P_ S STX-
GN D
In tA_P_ S SRX+
I n tA_P_SS RX-
Vb us
I n tA_P_SS RX-
DUMMY
GND GND
P+7
P-7
P+6
P-6
USB_PWR
USB_PWR
1
DUMMY
GND
GND
P+7
P-7
USB_PWR
P+6
P-6
USB_PWR
1
1
USB_PWR
P-
P+
GND
