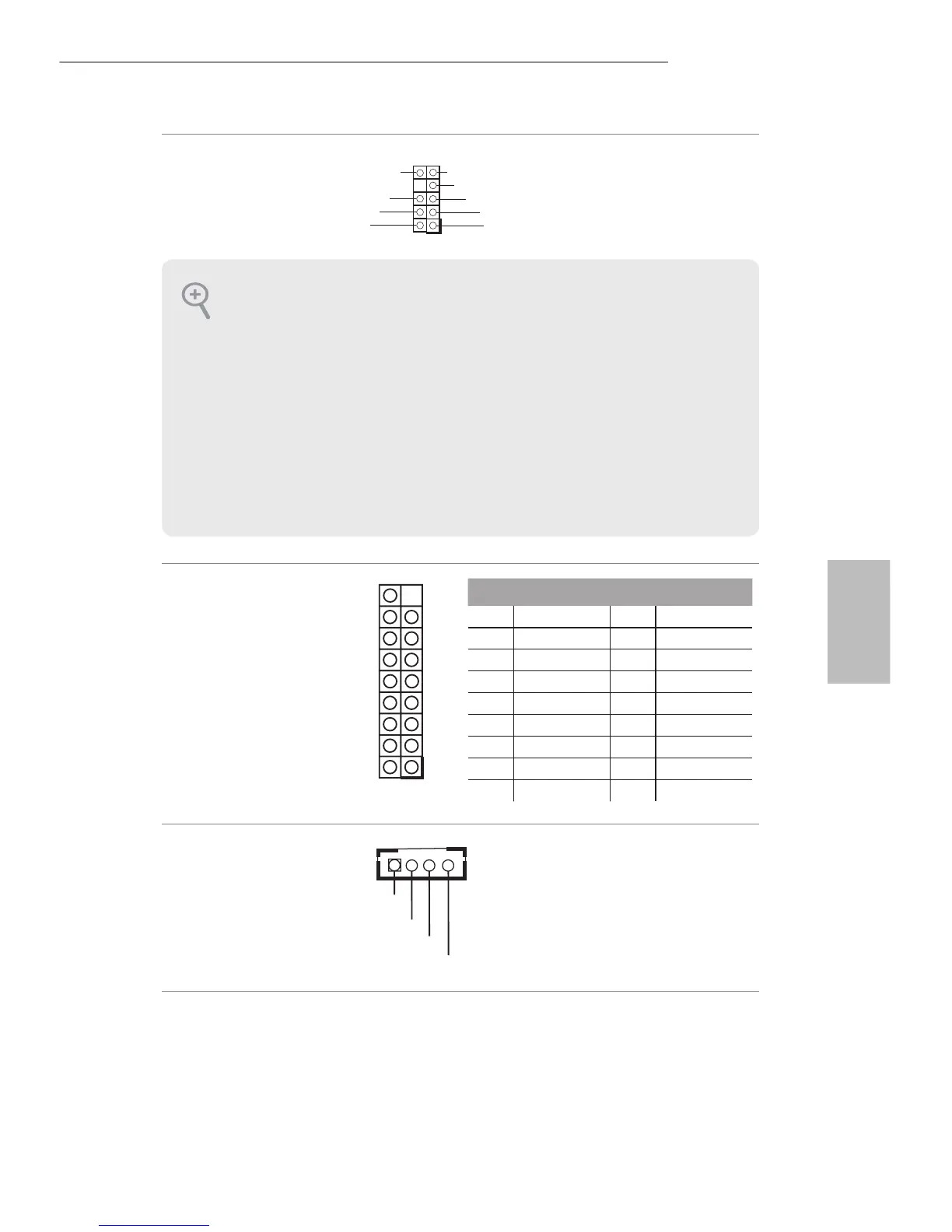

J3160TM-ITX
Ön Panel Ses Bağlantısı
(9-pin HD_AUDIO1)
(bkz. sf.1, No. 25)
Bu bağlantı, ses aygıtlarının
ön ses paneline bağlanması
içindir.
Analog Çevreleyen
Ses Kafası
(17 pimli HD_AUDIO2)
(bkz. s.1, No. 28)
3W Ses AMP Çıkışı
İnce Kafa
(4-pin SPEAKER1)
(bkz sf.1, No. 27)
Lütfen kasa hoparlörünü
bu bağlantıya takın.
12
PIN Sinyal Adı PIN Sinyal Adı
18 SENSE 17 KEY
16 LFE 15 A_GND
14 A_GND 13 Merkez
12 Surr_Rear_R 11 A_GND
10 A_GND 9 Surr_Rear_L
8 Surr_Side_R 7 A_GND
6 A_GND 5 Surr_Side_L
4 Front_R 3 A_GND
2 A_GND 1 Front_L
1. Yüksek Tanımlı Ses, Jak Algılama özellğn destekler, ancak bu şlevn düzgün
çalışablmes çn kasa üzerndek panel kablosunun HDA şlevn desteklemes
gerekmektedr. Sstemnz kurarken, lütfen kılavuzumuzdak talmatlar le kasa
kılavuzundak talmatları zleyn.
2. AC'97 ses panel kullanıyorsanız, lütfen aşağıdak adımları uygulayarak ön panel ses
bağlantısına takın:
A. Mc_IN' (MIC) MIC2_L'ye bağlayın.
B. Audo_R'y (RIN) OUT2_R'ye ve Audo_L'y (LIN) OUT2_L'ye bağlayın.
C. Toprak'ı (GND) Toprak'a (GND) bağlayın.
D. MIC_RET ve OUT_RET yalnızca HD ses panel çndr. AC'97 ses panel çn bun-
ları bağlamanıza gerek yoktur.
E. Ön mkrofonu etknleştrmek çn, Realtek Kontrol panelnde “FrontMc” sekmesne
gdn ve “Kayıt Ses Sevyes”n ayarlayın.
J_SENS E
OUT2_L
1
MIC_RET
PRESENCE#
GN D
OUT2_R
MIC2_R
MIC2_L
OUT_RET
Front_L+
Front_R-
Front_R+
Front_L-
1
