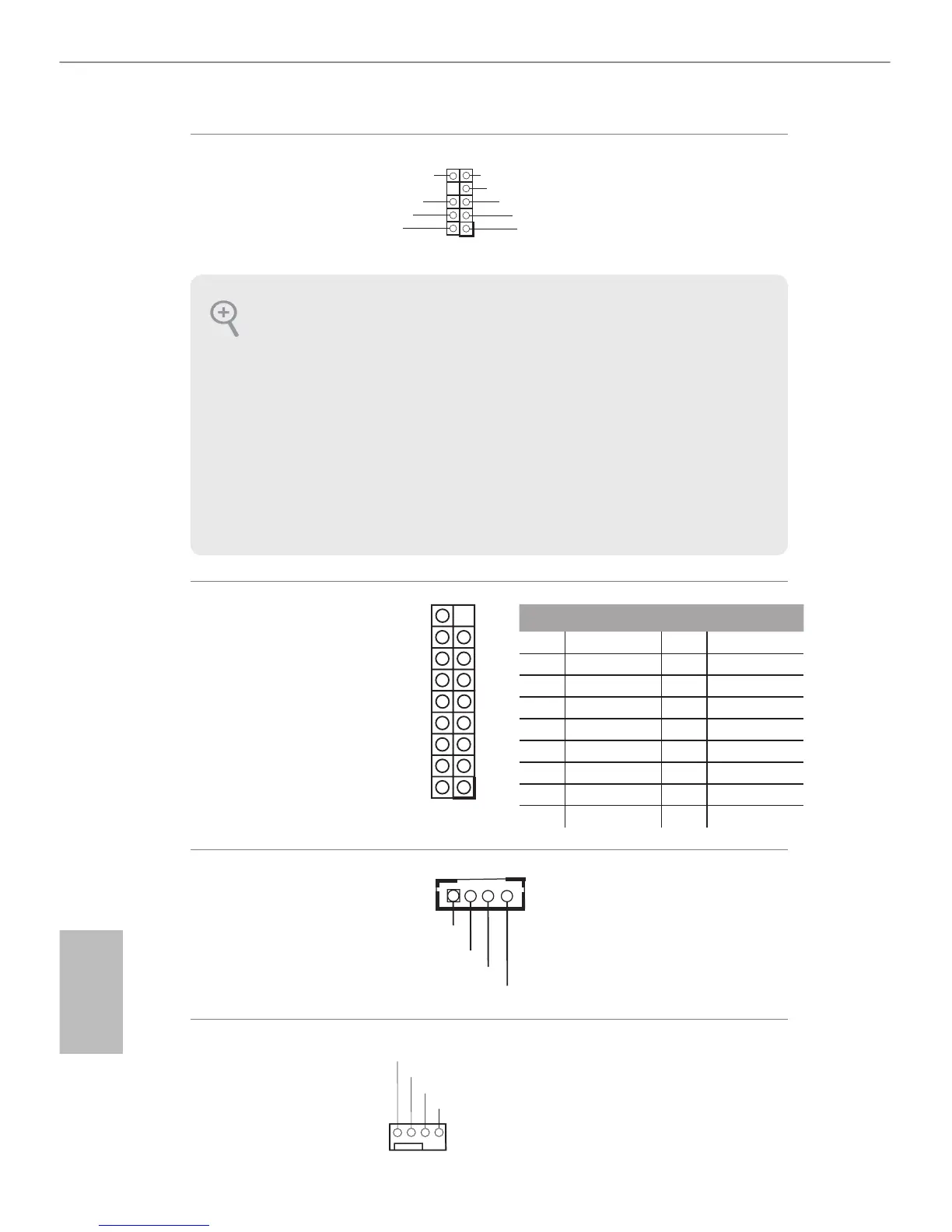

ASROCK J3160TM-ITX Manual

28
Deutsch
Audiostileiste
(Frontblende)
(9-polig, HD_AUDIO1)
(siehe S. 1, Nr. 25)
Diese Stileiste dient
dem Anschließen von
Audiogeräten an der
Frontblende.
Analoges Surround
Audiosteckleiste
(17-polig, HD_AUDIO2)
(siehe S. 1, Nr. 28)
3-W-Audio-Amp-Aus-
gang
Wafer-Steckleiste
(4-polig, SPEAKER1)
(siehe S. 1, Nr. 27)
Bitte verbinden Sie den
Gehäuselautsprecher mit
dieser Stileiste.
Gehäuselüeranschluss
(4-polig, CHA_FAN1)
(siehe S. 1, Nr. 9)
Bitte verbinden Sie das
Lüerkabel mit dem
Lüeranschluss; der
schwarze Draht gehört
zum Erdungskontakt.
J_SENS E
OUT2_L
1
MIC_RET
PRESENCE#
GN D
OUT2_R
MIC2_R
MIC2_L
OUT_RET
1. High Denition Audio unterstützt Anschlusserkennung, der Draht am Gehäuse muss
dazu jedoch HDA unterstützt. Bitte befolgen Sie zum Installieren Ihres Systems die
Anweisungen in unserer Anleitung und der Anleitung zum Gehäuse.
2. Bei Nutzung eines AC’97-Audiopanels dieses bitte anhand folgender Schritte an der
Audiostileiste der Frontblende installieren:
A. Mic_IN (Mikrofon) mit MIC2_L verbinden.
B. Audio_R (RIN) mit OUT2_R und Audio_L (LIN) mit OUT2_L verbinden.
C. Erde (GND) mit Erde (GND) verbinden.
D. MIC_RET und OUT_RET sind nur für das HD-Audiopanel vorgesehen. Sie müssen
sie nicht für das AC’97-Audiopanel verbinden.
E. Rufen Sie zum Aktivieren des vorderen Mikrofons das „FrontMic (Vorderes
Mikrofon)“-Register in der Realtek-Systemsteuerung auf und passen „Recording Volu-
me (Aufnahmelautstärke)“ an.
12
Pol Signalname Pol Signalname
18 SENSE 17 KEY
16 LFE 15 A_GND
14 A_GND 13 Center
12 Surr_Rear_R 11 A_GND
10 A_GND 9 Surr_Rear_L
8 Surr_Side_R 7 A_GND
6 A_GND 5 Surr_Side_L
4 Front_R 3 A_GND
2 A_GND 1 Front_L
Front_L+
Front_R-
Front_R+
Front_L-
1
GND
+12V
CHA_FAN_SPEED
FAN_SPEED_CONTROL
