29
Deutsch
J3160TM-ITX

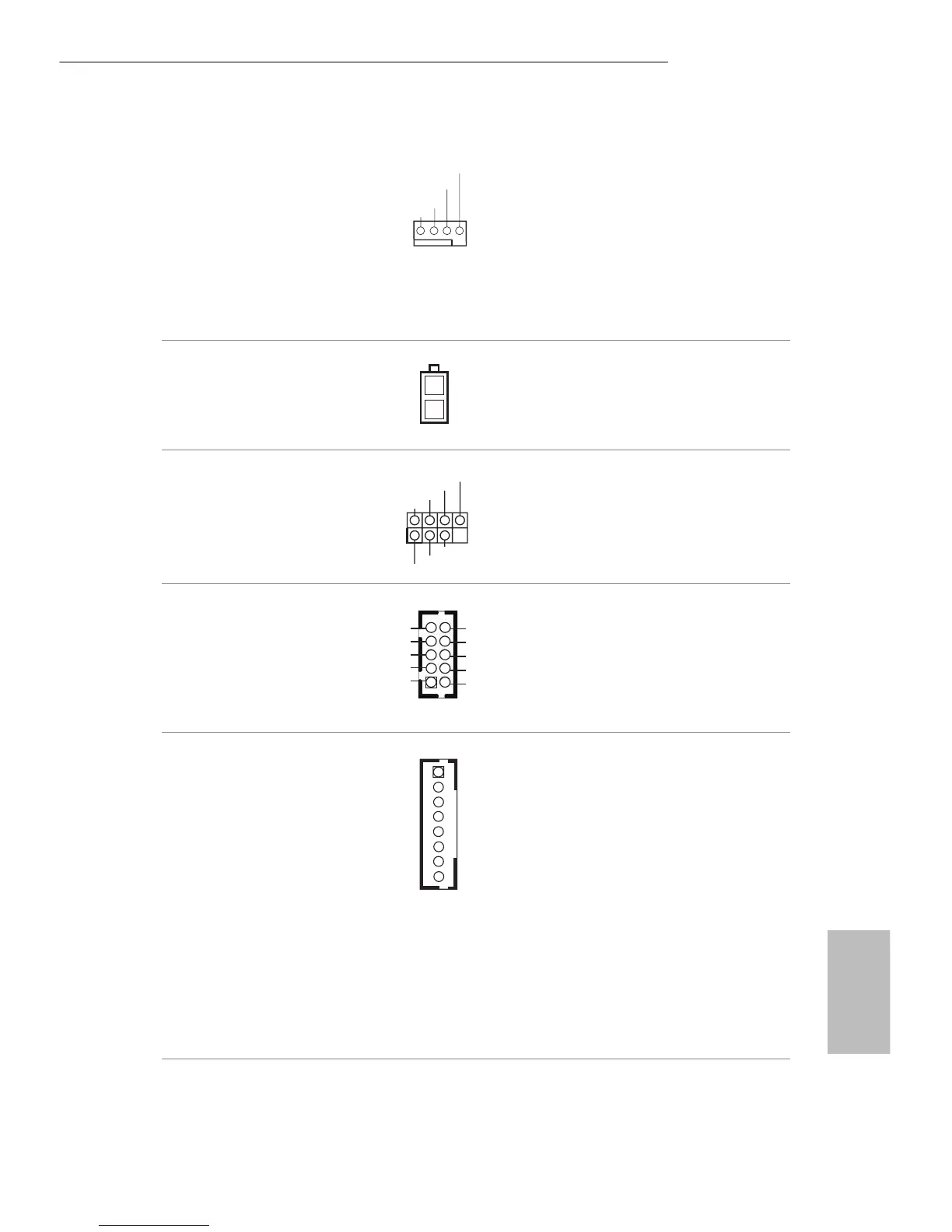

CPU-Lüeranschlüsse
(4-polig, CPU_FAN1)
(siehe S. 1, Nr. 7)
Dieses Motherboard bietet
einen 4-poligen CPU-Lüer-
anschluss (lautloser Lüer).
Falls Sie einen 3-poligen CPU-
Lüer anschließen möchten,
verbinden Sie ihn bitte mit
Kontakt 1 bis 3.
Internal Power Header
(2-pin ATX19V_IN1)
(see p.6, No. 1)
is motherboard
provides a 2-pin ATX 19V
power connector.
Verbraucher-Infrarot
Modul-Steckleiste
(7-polig, CIR1)
(siehe S. 1, Nr. 10)
Diese Stileiste kann zum Anschließen
des Fernbedienungsempfängers
verwendet werden.
Serieller-Port-Stileiste
(9-polig, COM1)
(siehe S. 1, Nr. 17)
Diese COM1-Stileiste
unterstützt ein Modul für
serielle Ports.
Hintergrundbeleuchtungss
teuerung-
Stileiste
(8-polig, BLT_VOL1)
(siehe S. 1, Nr. 16)
1: Hintergrundbeleuchtung
aktiv
2: Hintergrundbeleuchtungsste
uerung
3: Hintergrundbeleuchtung-
Stromversorgung
4: Hintergrundbeleuchtung-
Stromversorgung
5: GND
6: GND
7: Brightness_Up
8: Brightness_Down
1
GND
Learn-in
IRTX
+5VA
LED
+5VA
CIR input
1
RTS
CTS
GND
TXD
DCD
DSR
DTR
RXD
1
NC
RI
GND
+12V
CPU_FAN_SPEED
FAN_SPEED_CONTROL
