ASROCK J3710-ITX - Page 26

24
Deutsch

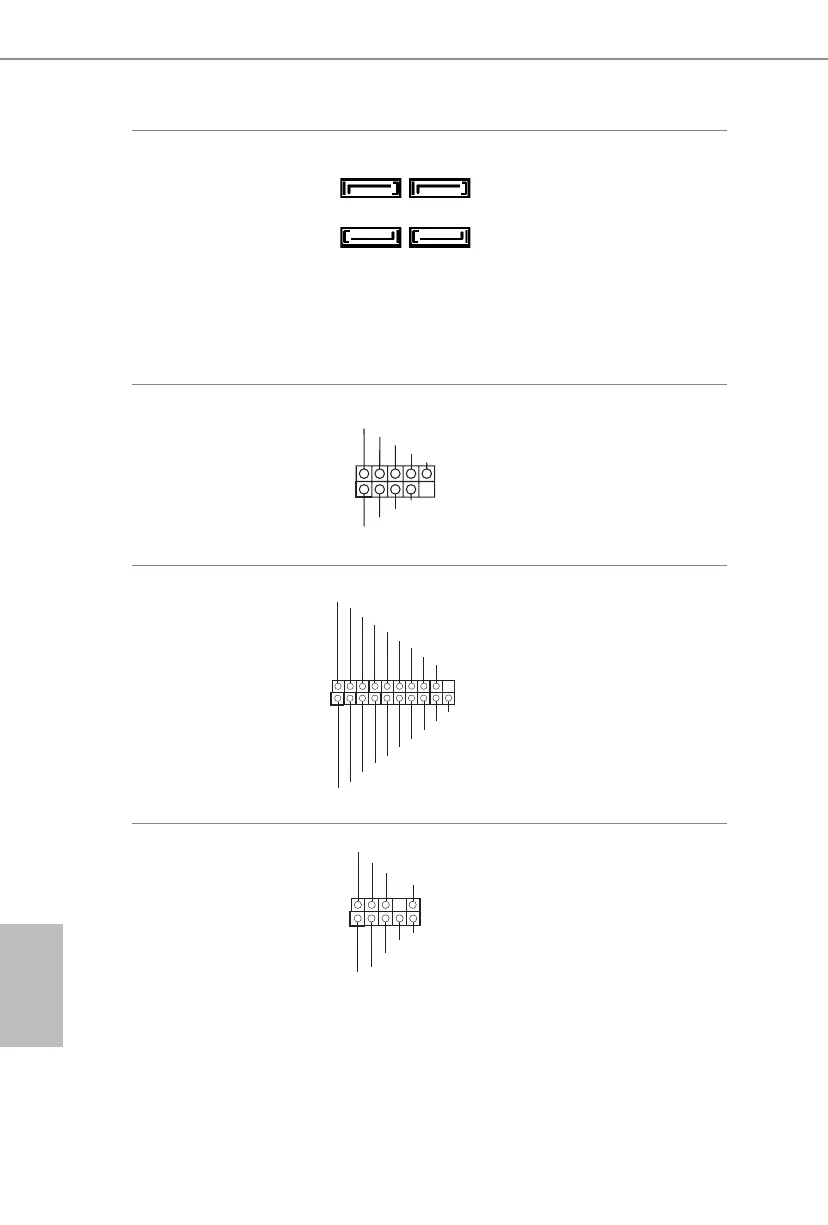

Serial-ATA-3-Anschlüsse
(SATA3_1:
siehe S. 1, Nr. 8)
(SATA3_2:
siehe S. 1, Nr. 9)
(SATA3_A1:
siehe S. 1, Nr. 15)
(SATA3_A2:
siehe S. 1, Nr. 14)
Diese vier SATA-3-
Anschlüsse unterstützen
SATA-Datenkabel für
interne Speichergeräte mit
einer Datenübertragungsge
schwindigkeit bis 6,0 Gb/s.
USB 2.0-Stileisten
(9-polig, USB_3_4)
(siehe S. 1, Nr. 7)
(9-polig, USB_5_6)
(siehe S. 1, Nr. 5)
Neben zwei USB 2.0-Ports
an der E/A-Blende bendet
sich zwei Stileiste an
diesem Motherboard. Jede
USB 2.0-Stileiste kann
zwei Ports unterstützen.
USB 3.0-Stileisten
(19-polig, USB3_3_4)
(siehe S. 1, Nr. 4)
Neben vier USB 3.0-Ports
an der E/A-Blende bendet
sich eine Stileiste an
diesem Motherboard. Jede
USB 3.0-Stileiste kann
zwei Ports unterstützen.
Audiostileiste
(Frontblende)
(9-polig, HD_AUDIO1)
(siehe S. 1, Nr. 17)
Diese Stileiste dient
dem Anschließen von
Audiogeräten an der
Frontblende.
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
1
ID
In tA_P _D+
In tA_P _D-
GN D
In tA_P _SST X+
In tA_P _SST X-
GN D
In tA_P _SSR X+
Vb us
In tA_P _D+
In tA_P _D-
GN D
In tA_P _SST X+
In tA_P _SST X-
GN D
In tA_P _SSR X+
In tA_P _SSRX -
Vb us
In tA_P _SSRX -
SATA3_A1 SATA3_1
SATA3_A2 SATA3_2
