ASROCK J3710-ITX User Manual

25
Deutsch
J3710-ITX
J3160-ITX

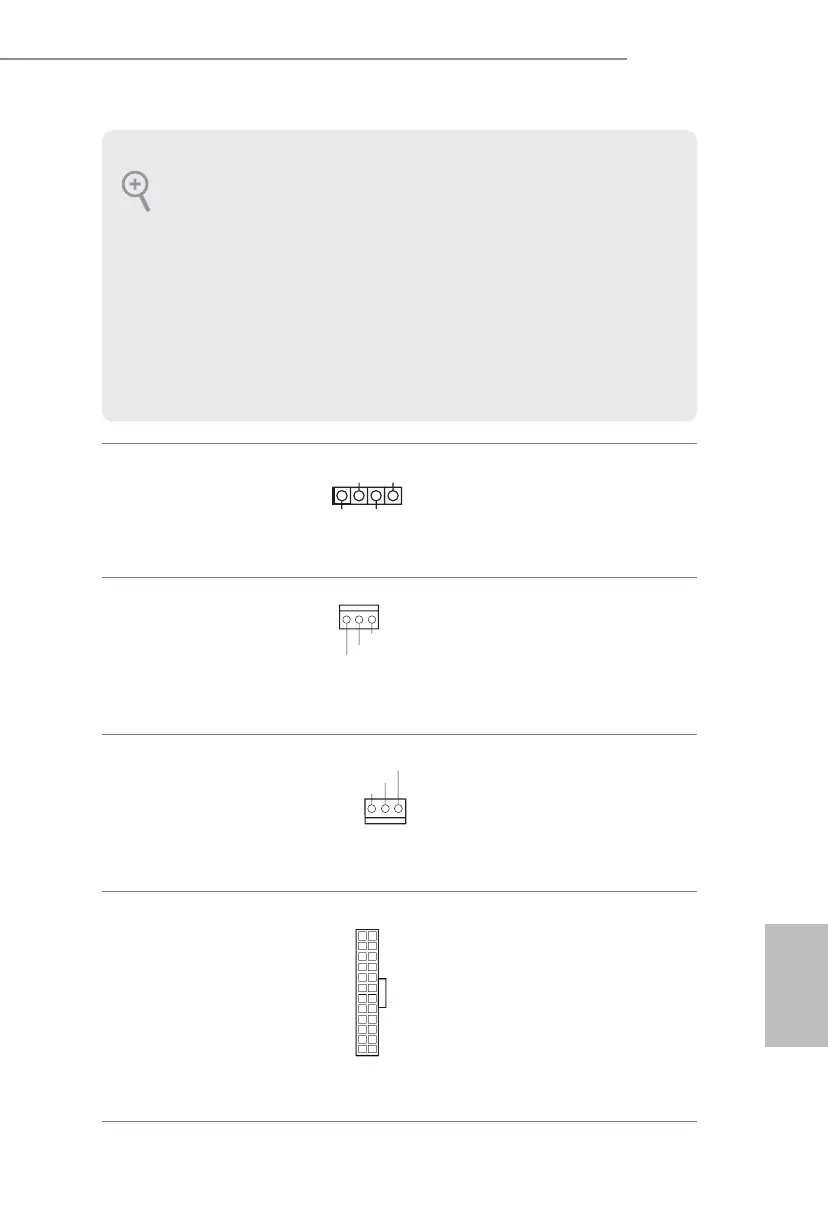

Gehäuselautsprecher-
Header
(4-pin SPEAKER1)
(siehe S.1 - No. 10)
Schließen Sie den
Gehäuselautsprecher an
diesen Header an.
Gehäuselüeranschluss
(3-polig, CHA_FAN1)
(siehe S. 1, Nr. 6)
Bitte verbinden Sie das
Lüerkabel mit dem
Lüeranschluss; der
schwarze Draht gehört
zum Erdungskontakt.
CPU-Lüeranschlüsse
(3-polig, CPU_FAN1)
(siehe S. 1, Nr. 1)
Verbinden Sie das CPU
-Lüerkabel mit diesem
Anschluss und passen Sie
den schwarzen Draht dem
Erdungssti an.
ATX-Netzanschluss
(24-polig, ATXPWR1)
(siehe S. 1, Nr. 3)
Dieses Motherboard
bietet einen 24-poligen
ATX-Netzanschluss.
Bitte schließen Sie es zur
Nutzung eines 20-poligen
ATX-Netzteils entlang
Kontakt 1 und Kontakt 13
an.
1. High Denition Audio unterstützt Anschlusserkennung, der Draht am Gehäuse muss
dazu jedoch HDA unterstützt. Bitte befolgen Sie zum Installieren Ihres Systems die
Anweisungen in unserer Anleitung und der Anleitung zum Gehäuse.
2. Bei Nutzung eines AC’97-Audiopanels dieses bitte anhand folgender Schritte an der
Audiostileiste der Frontblende installieren:
A. Mic_IN (Mikrofon) mit MIC2_L verbinden.
B. Audio_R (RIN) mit OUT2_R und Audio_L (LIN) mit OUT2_L verbinden.
C. Erde (GND) mit Erde (GND) verbinden.
D. MIC_RET und OUT_RET sind nur für das HD-Audiopanel vorgesehen. Sie müssen
sie nicht für das AC’97-Audiopanel verbinden.
E. Rufen Sie zum Aktivieren des vorderen Mikrofons das „FrontMic (Vorderes
Mikrofon)“-Register in der Realtek-Systemsteuerung auf und passen „Recording Volume
(Aufnahmelautstärke)“ an.
12
1
24
13
1
+5V
DUMMY
DUMMY
SPEAKER
GND
FAN_VOLTAGE
FAN_SPEED
GND
FAN_VOLTAGE
FAN_SPEED
