68
Português
1.4 Terminais e conectores integrados

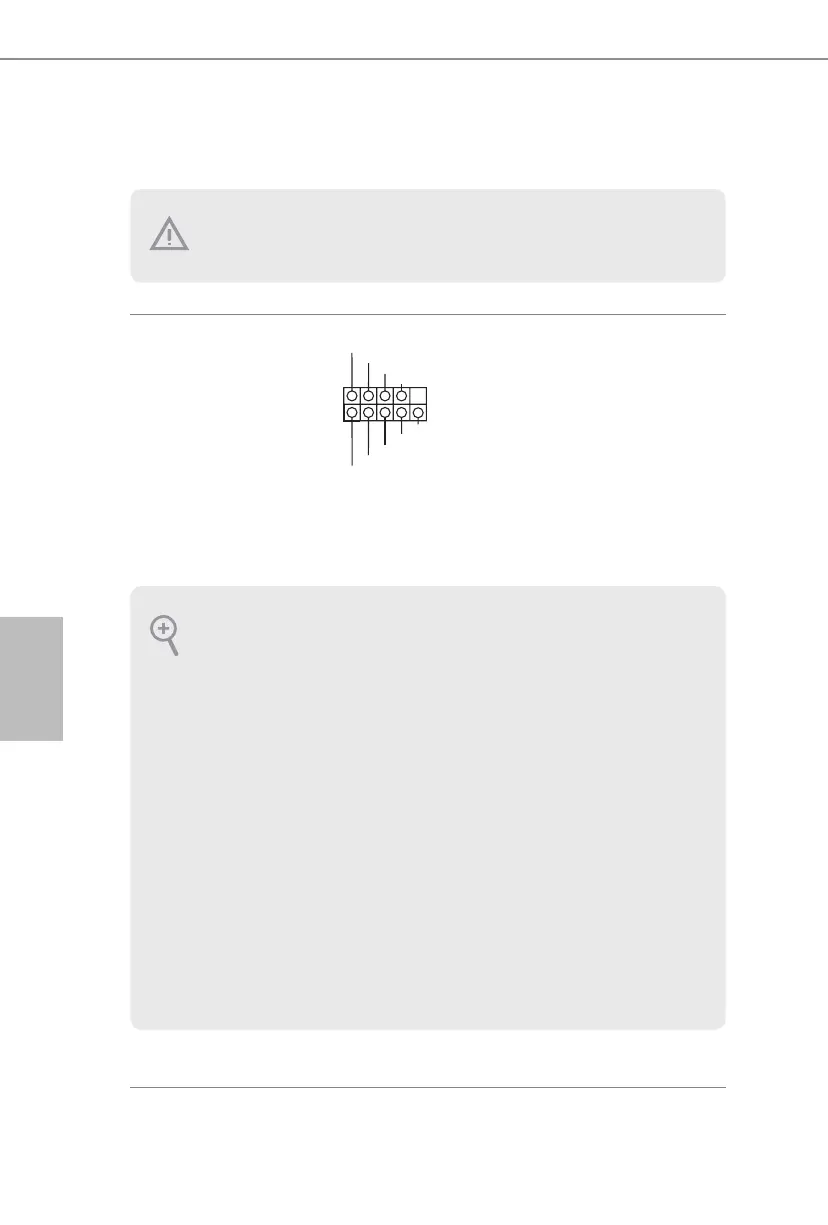

Terminal do painel de
sistema
(PAINEL1 de 9 pinos)
(consultar p.1, N.º 11)
Ligue o botão de
alimentação, o botão de
reposição e o indicador
do estado do sistema no
chassis a este terminal de
acordo com a descrição
abaixo. Tenha em atenção
os pinos positivos e
negativos antes de ligar os
cabos.
PWRBTN (Botão de alimentação):
Ligue ao botão de alimentação no painel frontal do chassis. Pode congurar a forma
para desligar o seu sistema através do botão de alimentação.
RESET (Botão de reposição):
Ligue ao botão de reposição no painel frontal do chassis. Prima o botão de reposição para
reiniciar o computador caso este bloqueie e não seja possível reiniciar normalmente.
PLED (LED de alimentação do sistema):
Ligue ao indicador do estado da alimentação no painel frontal do chassis. O LED cará
acesso quando o sistema estiver em funcionamento. O LED cará intermitente quando o
sistema estiver nos estados de suspensão S1/S3. O LED cará desligado quando o sistema
estiver no estado de suspensão S4 ou desligado (S5).
HDLED (LED de actividade do disco rígido):
Ligue ao LED de actividade do disco rígido no painel frontal do chassis. O LED cará
acesso quando o disco rígido estiver a ler ou a escrever dados.
O design do painel frontal poderá variar dependendo do chassis. Um módulo de painel
frontal consiste principalmente em um botão de alimentação, um botão de reposição, um
LED de alimentação, um LED de actividade do disco rígido, um altifalante, etc. Ao ligar
o seu módulo de painel frontal do chassis a este conector, certique-se de que os os e os
pinos têm uma correspondência exacta.
Os terminais e conectores integrados NÃO são jumpers. NÃO coloque tampas de jumpers
sobre estes terminais e conectores. Colocar tampas de jumpers sobre os terminais e
conectores irá causar danos permanentes à placa principal.
GND
RESET#
PWRBTN#
PLED-
PLED+
GND
HDLED-
HDLED+
1
GND
