69
Português
J3710-ITX
J3160-ITX

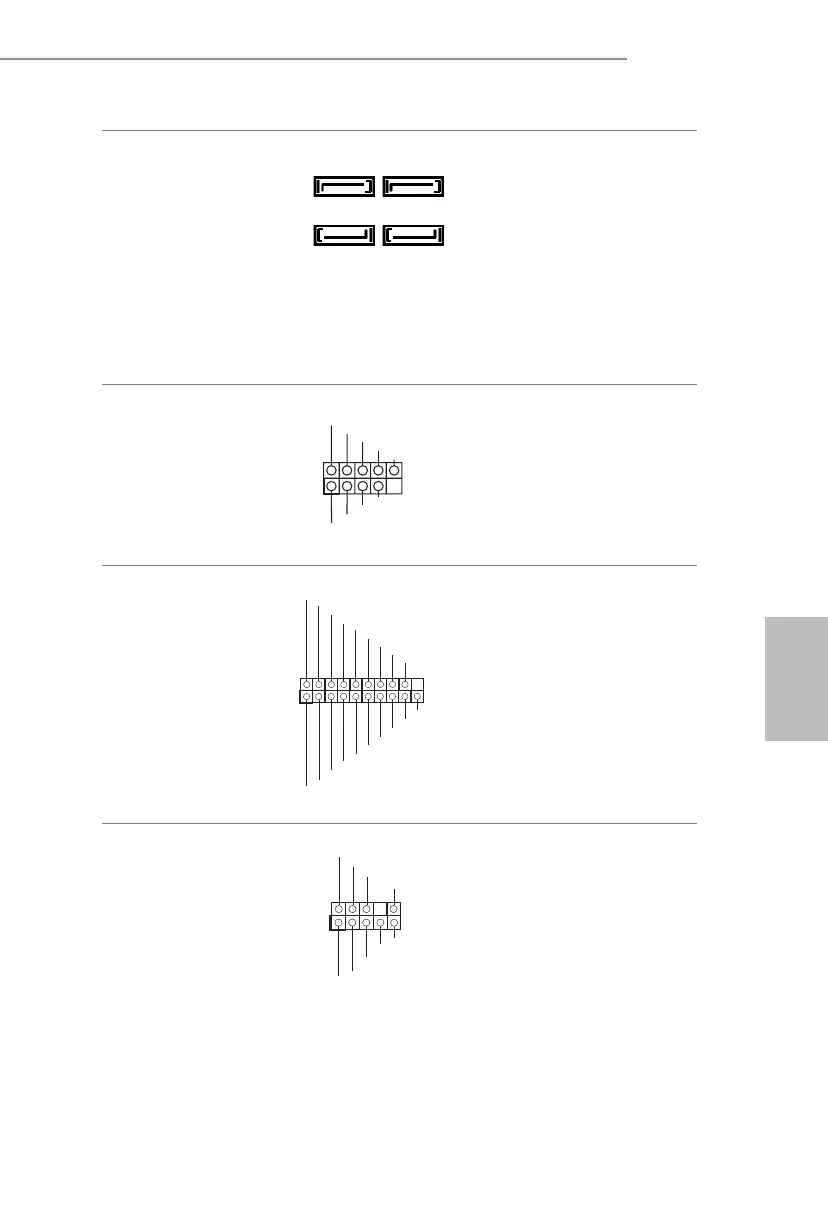

Conectores ATA3 de série
(SATA3_1:
consultar p.1, Nº. 8)
(SATA3_2:
consultar p.1, Nº. 9)
(SATA3_A1:
consultar p.1, Nº. 15)
(SATA3_A2:
consultar p.1, Nº. 14)
Estes quatro conectores
SATA3 suportam
cabos de dados SATA
para dispositivos de
armazenamento interno
com uma velocidade de
transferência de dados de
até 6,0 Gb/s.
Terminais USB 2.0
(USB_3_4 de 9 pinos)
(consultar p.1, N.º 7)
(USB_5_6 de 9 pinos)
(consultar p.1, N.º 5)
Para além das dois portas
USB 2.0 no painel de E/
S, existe dois terminal
nesta placa principal. Cada
terminal USB 2.0 é capaz
de suportar duas portas.
Terminais USB 3.0
(USB3_3_4 de 19 pinos)
(consultar p.1, N.º 4)
Para além das quatro
portas USB 3.0 no painel
de E/S, existe um terminal
nesta placa principal. Cada
terminal USB 3.0 é capaz
de suportar duas portas.
Terminal de áudio do
painel frontal
(HD_AUDIO1 de 9 pinos)
(consultar p.1, N.º 17)
Este terminal destina-se
à ligação de dispositivos
áudio ao painel de áudio
frontal.
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
1
ID
In tA_P _D+
In tA_P _D-
GN D
In tA_P _SST X+
In tA_P _SST X-
GN D
In tA_P _SSR X+
Vb us
In tA_P _D-
GN D
In tA_P _SST X+
In tA_P _SST X-
GN D
In tA_P _SSR X+
In tA_P _SSRX -
Vb us
In tA_P _SSRX -
SATA3_A1 SATA3_1
SATA3_A2 SATA3_2
