131
1.4 オンボードのヘッダーとコネクター

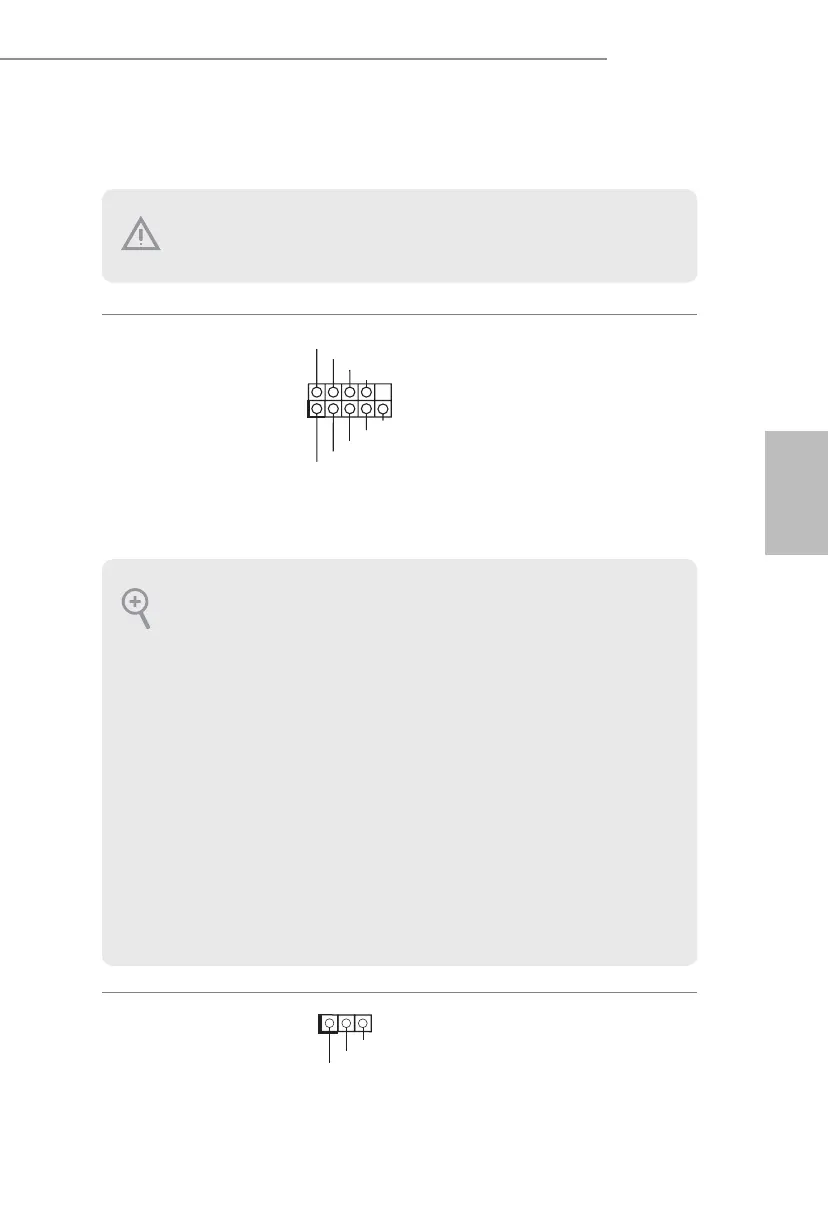

システムパネルヘッダー
（9 ピンパネル1）
（p.1、No. 13 参照）
電源スイッチを接続し、
スイッチをリセットし、下
記のピン割り当てに従っ
て、シャーシのシステムス
テータス表示ランプをこ
のヘッダーにセットしま
す。 ケーブルを接続する
ときには、ピンの＋と−に
気をつけてください。
電源LED ヘ
ッダー
（3 ピンPLED1）
（p.1、No. 11 参照）
システムの電源ステー
タスを表示するために、
シャーシ電源LED をこの
ヘッダーに接続してくだ
さい。
GND
RESET#
PWRBTN#
PLED-
PLED+
GND
HDLED-
HDLED+
1
GND
PWRBTN（電源スイッチ）：
シャーシ前面パネルの電源スイッチに接続してください。
電源スイッチを使用して、シス
テムをオフにする方法を設定できます。
RESET（リセ
ットスイッチ）：
シャーシ前面パネルのリセットスイッチに接続してください。 コン
ピューターがフリーズ
したり、通常の再起動を実行できない場合には、リセットスイッチを押して、コンピュー
ターを再起動します。
PLED（
システム電源LED）：
シャーシ前面パネルの電源ステータスインジケーターに接続してください。 シ
ステム稼
働中は、LED が点灯
します。 システムがS1/S3 スリープ状態の場合には、LED は点滅を
続けます。 シ
ステムがS4 スリープ状態または電源オフ（S5）のときには、LED はオフです。
HDLED（
ハードドライブアクティビティLED）：
シャーシ前面パネルのハードドライブアクティビティLED に
接続してください。 ハードド
ライブのデータを読み取りまたは書き込み中に、LED は
オンになります。
前面パネルデザインは、シャーシによって異なることがあります。
前面パネルモジュール
は、主に電源スイッチ、リセットスイッチ、電源LED、
ハードドライブアクティビティLED、
スピーカーなどから構成されます。シャーシの前面パネルモジュールとこのヘッダーを接
続する場合には、配線の割り当てと、ピンの割り当てが正しく合致していることを確かめ
てください。
オンボードヘッダーとコネクターはジャンパーではありません。 これらヘッダーとコネク
ターにはジャンパーキャップを被せないでください。 ヘッダーおよびコネクターにジャン
パーキャップを被せると、マザーボードに永久損傷が起こることがあります。
