132
日本語

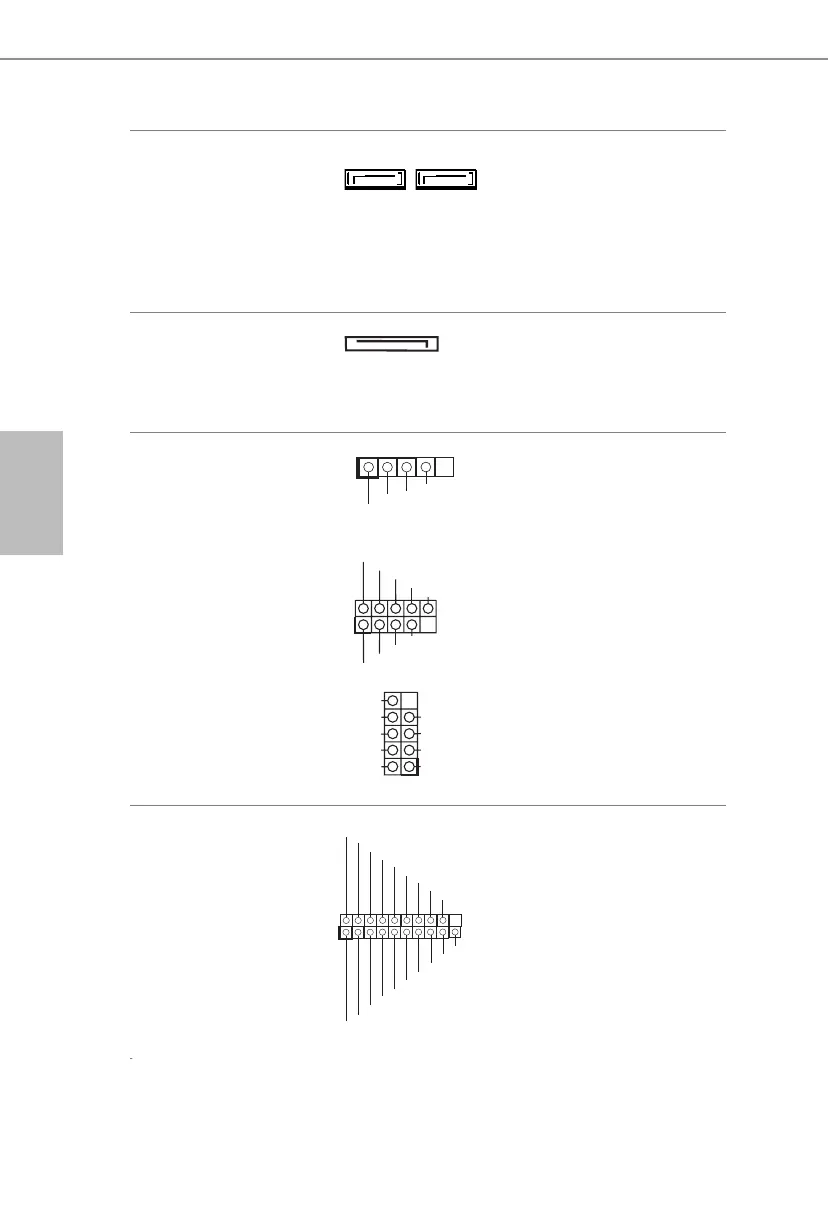

シリアルATA3 コネクタ
ー
(SATA3_1: p.1, No. 4 参
照)
(SATA3_2: p.1、No. 3 参照）
これら2 つのSATA3 コネ
クターは、最高6.0 Gb/ 秒
のデータ転送速度で内部
ストレージデバイス用の
SATA データケーブルを
サポートします。
SATA 電源コネクタ
（SA
TA_ 電源1）
（p.1、No. 1 参照）
SATA 電源ケーブルを接
続してください。
USB 2.0 ヘ
ッダー
（5 ピンUSB6）
（p.1、No. 2 参照）
（9 ピンUSB4_5）
（p.1、No. 6 参照）
（9 ピンUSB7_8）
（p.1、No. 18 参照）
I/O パネルの2 つのUSB
2.0 ポートに加えて、この
マザーボードには2 つの
ヘッダーがあります。 各
USB 2.0 ヘッダーは、2 つ
のポートをサポートでき
ます。
USB 3.0 ヘ
ッダー
（19 ピンUSB3_4_5）
（p.1、No. 8 参照）
I/O パネルの1 つのUSB
3.0 ポートに加えて、この
マザーボードには1 つの
ヘッダーがあります。 各
USB 3.0 ヘッダーは、2 つ
のポートをサポートでき
ます。
SATA3_2 SATA3_1
1
ID
IntA_P_D+
IntA_P_D-
GND
IntA_P_SSTX+
IntA_P_SSTX-
GND
IntA_P_SSRX+
Vbus
IntA_P_D+
IntA_P_D-
GND
IntA_P_SSTX+
IntA_P_SSTX-
GND
IntA_P_SSRX+
IntA_P_SSRX-
Vbus
IntA_P_SSRX-
DUMMY
GNDGND
P+
P-
P+
P-
USB_PWR
USB_PWR
1
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
1
USB_PWR
P-
P+
GND
