N3150TM-ITX
12
1718
PIN
Nombre de
señal
PIN
Nombre de
señal
18 DETECCIÓN 17 REFERENCIA
16 LFE 15 A_TIERRA
14 A_TIERRA 13 Centro
12
Env_Trasero_
D
11 A_TIERRA
10 A_TIERRA 9 Env_Trasero_I
8
Env_Lateral_
D
7 A_TIERRA
6 A_TIERRA 5 Env_Lateral_I
4 Frontal_D 3 A_TIERRA
2 A_TIERRA 1 Frontal_I

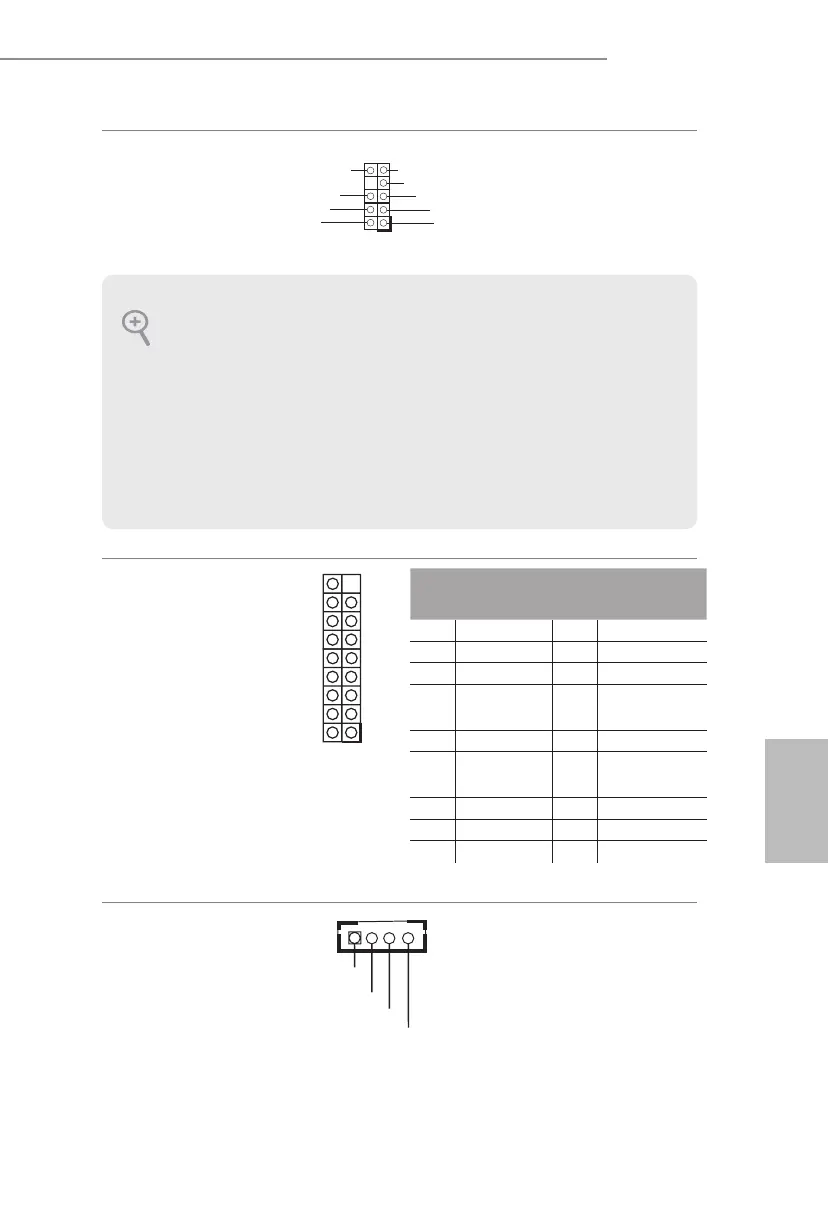

Cabezal de audio del panel
frontal
(HD_AUDIO1 de 9 pines)
(consulte la pág.1, N.º 25)
Este cabezal se utiliza para
conectar dispositivos de
audio al panel de audio
frontal.
Envolvente analógico
Base de conexiones de
audio
(HD_AUDIO2 de 17
pines)
(consulte la página 1, nº
28)
Salida AMP de audio de 3
W
Base de conexiones del
amplicador de graves
(SPEAKER1 de 4 pines)
(consulte la pág.1, N.º 27)
Conecte el altavoz del
chasis a este cabezal.
1. El Audio de Alta Denición (HDA, en inglés) es compatible con el método de sensor de
conectores, sin embargo, el cable del panel del chasis deberá ser compatible con HDA para
que pueda funcionar correctamente. Siga las instrucciones que se indican en nuestro manual
y en el manual del chasis para instalar su sistema.
2. Si utiliza un panel de audio AC’97, colóquelo en el cabezal de audio del panel frontal siguien-
do los pasos que se describen a continuación:
A. Conecte Mic_IN (MIC) a MIC2_L.
B. Conecte Audio_R (RIN) a OUT2_R y Audio_L (LIN) a OUT2_L.
C. Conecte Ground (Conexión a tierra) (GND) a Ground (GND).
D. MIC_RET y OUT_RET se utilizan únicamente con el panel de audio HD. No es necesario
que los conecte en el panel de audio AC’97.
E. Para activar el micrófono frontal, vaya a la cha “micrófono frontal” (FrontMic) en el
panel de control de Realtek y ajuste el “Volumen de grabación” (Recording Volume).
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GN D
OUT2_R
MIC2_R
MIC2_L
OUT_RE
T
Front_L+
Front_R-
Front_R+
Front_L-
1
