ASROCK N3150TM-ITX User Manual

68
Español

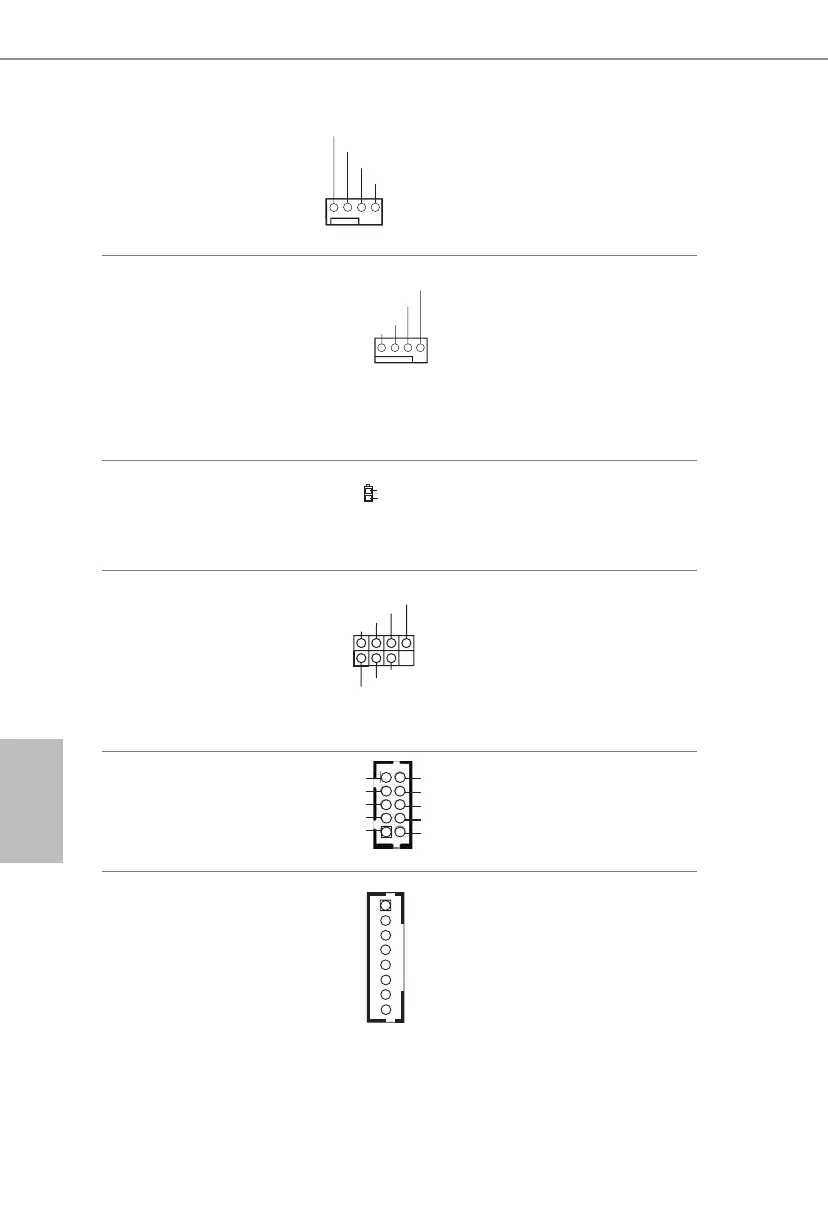

Conector del ventilador
del chasis
(CHA_FAN1 de 4 pines)
(consulte la pág.1, N.º 9)
Conecte el cable del
ventilador al conector del
ventilador y haga coincidir
el cable negro con el pin de
conexión a tierra.
Conectores del ventilador
de la CPU
(CPU_FAN1 de 4 pines)
(consulte la pág.1, N.º 7)
Esta placa base contiene
un conector de ventilador
(ventilador silencioso) de
CPU de 4 pines. Si tiene
pensando conectar un ven-
tilador de CPU de 3 pines,
conéctelo al Pin 1-3.
Internal Power Header
(2-pin ATX19V_IN1)
(see p.6, No. 1)
+19V
GND
1
2
is motherboard
provides a 2-pin ATX 19V
power connector.
Infrarrojos del consumi-
dor
Base de conexiones del
módulo
(CIR1 de 7 pines)
(consulte la pág.1, N.º 10)
Esta base de conexiones se puede
utilizar para conectar el receptor
del mando a distancia.
Cabezal de puerto serie
(COM1 de 9 pines)
(consulte la pág.1, N.º 17)
Este cabezal COM1 admite
un módulo de puerto serie.
Control de la
retroiluminación
Cabezal
(BLT_VOL1 de 8 pines)
(consulte la pág.1, N.º 16)
1: Activación de la
retroiluminación
2: Control de la
determinación
3: Alimentación de la
retroiluminación
4: Alimentación de la
retroiluminación
5: TIERRA
6: TIERRA
7: Subir_Brillo
8: Bajar_Brillo
GND
+12V
CHA_FAN_SPEED
FAN_SPEED_CONTROL
GND
+12V
CPU_FAN_SPEED
FAN_SPEED_CONTROL
1
GND
Learn-in
IRTX
+5VA
LED
+5VA
CIR input
1
RTS
CTS
GN
D
TXD
DC
D
DS
R
DTR
RX
D
1
NC
RI
