104
簡体中文

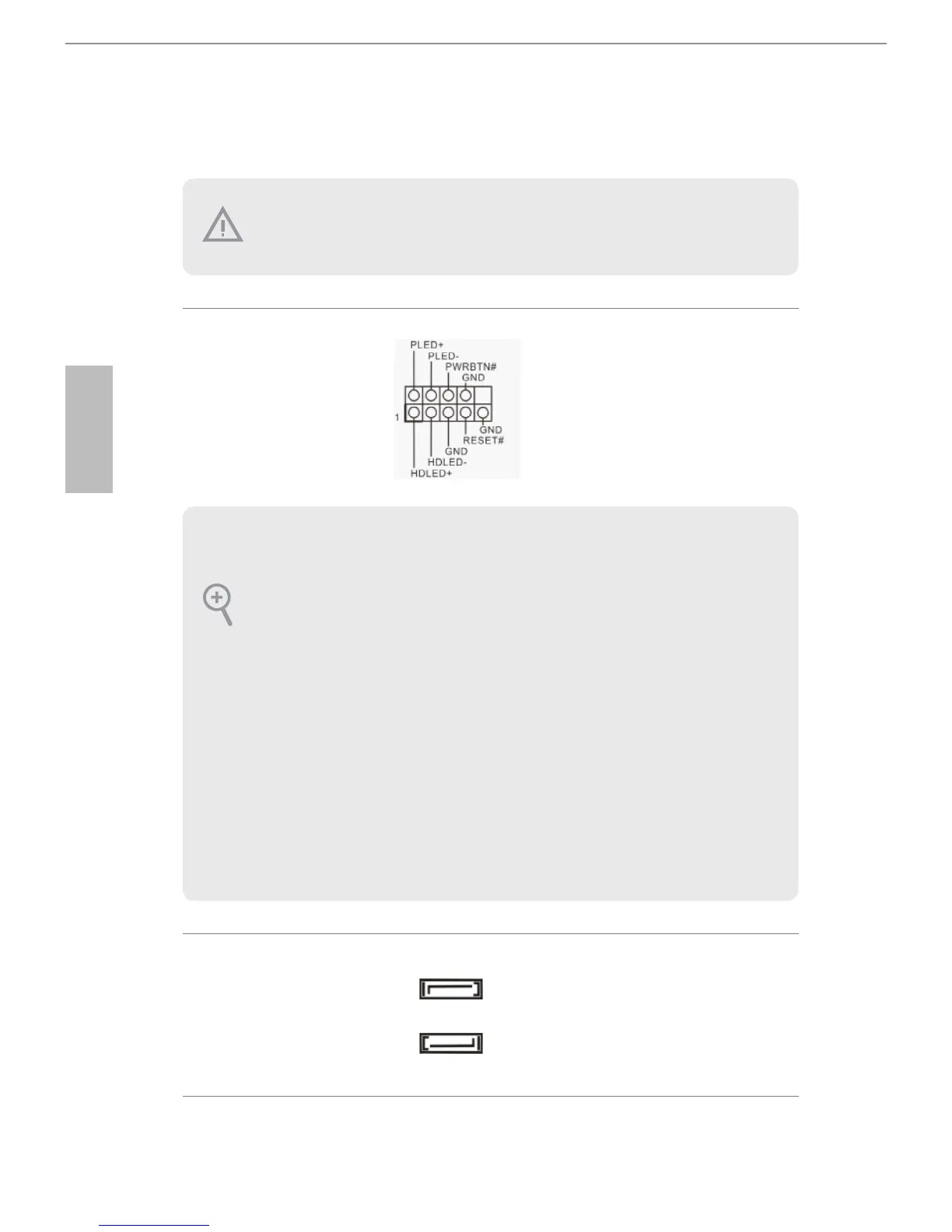

1.4 板载接脚和接口
系统面板接脚
(9 PANEL1)
( 见第 1 页, 7 个)
按照下面的针脚分配,
将机箱上的电源开关、
重置开关和系统状态指
示灯连接到此接脚。在
连接线缆前请记下正负
针脚。
SATA2 接口
(SATA2_1:
见第 1 , 9 个)
(SATA2_2:
见第 1 , 6 个)
2 SATA2 接口支持
最高 3.0 Gb/s 数据传输
速率的内部存储设备的
SATA 数据线。
PWRBTN(电源开关):
连接到机箱前面板上的电源开关。您可以配置使用电源开关关闭系统的方式。
RESET(重置开关):
连接到机箱前面板上的重置开关。如果计算机死机,无法执行正常重新启动,
重置开关重新启动计算机。
PLED(系统电源 LED:
连接到机箱前面板上的电源状态指示灯。系统操作操作时,此 LED 亮起。系统
处在 S1/S3 睡眠状态时,此 LED 闪烁。系统处在 S4 睡眠状态或关机 (S5) 时,此
LED 熄灭。
HDLED(硬盘活动 LED:
连接到机箱前面板上的硬盘活动 LED 指示灯。硬盘正在读取或写入数据时,此
LED 亮起。
前面板设计根据机箱不同而有所差异。前面板模块主要包括电源开关、重置开
关、电源 LED、硬盘活动 LED 指示灯、扬声器等。将机箱前面板模块连接到此
接脚时,确保连线分配和针脚分配正确匹配。
板载接脚和接口不是跳线。不要将跳线帽装到这些接脚和接口上。将跳线帽装到
这些接脚和接口上将会对主板造成永久性损坏。
SATA2_2
SATA2_1
