ASROCK Q1900-ITX - 전면 패널 오디오 헤더 (9 핀 Hd_Audio1); Inta_P_D+ Inta_P_D; Inta_P_Sstx; Inta_P_Ssrx

105
Q1900-ITX
簡体中文
SATA3 接口
(SATA3_A1:
见第 1 页 , 第 15 个）
(SATA3_A2:
见第 1 页 , 第 16 个）
这 2 个 SATA3 接口支持
最高 6.0 Gb/s 数据传输
速率的内部存储设备的
SATA 数据线。
USB 2.0 接脚
(9 针 USB1_2)
( 见第 1 页，第 4 个）
除 I/O 面板上的 2 个 USB
2.0 端口外，此主板上还
有 1 个接脚。每个 USB
2.0 接脚可以支持两个端
口。
USB 3.0 接脚
(19 针 USB3_1_2)
( 见第 1 页，第 5 个）
除 I/O 面板上的 2 个 USB
3.0 端口外，此主板上还
有 1 个接脚。每个 USB
3.0 接脚可以支持两个端
口。

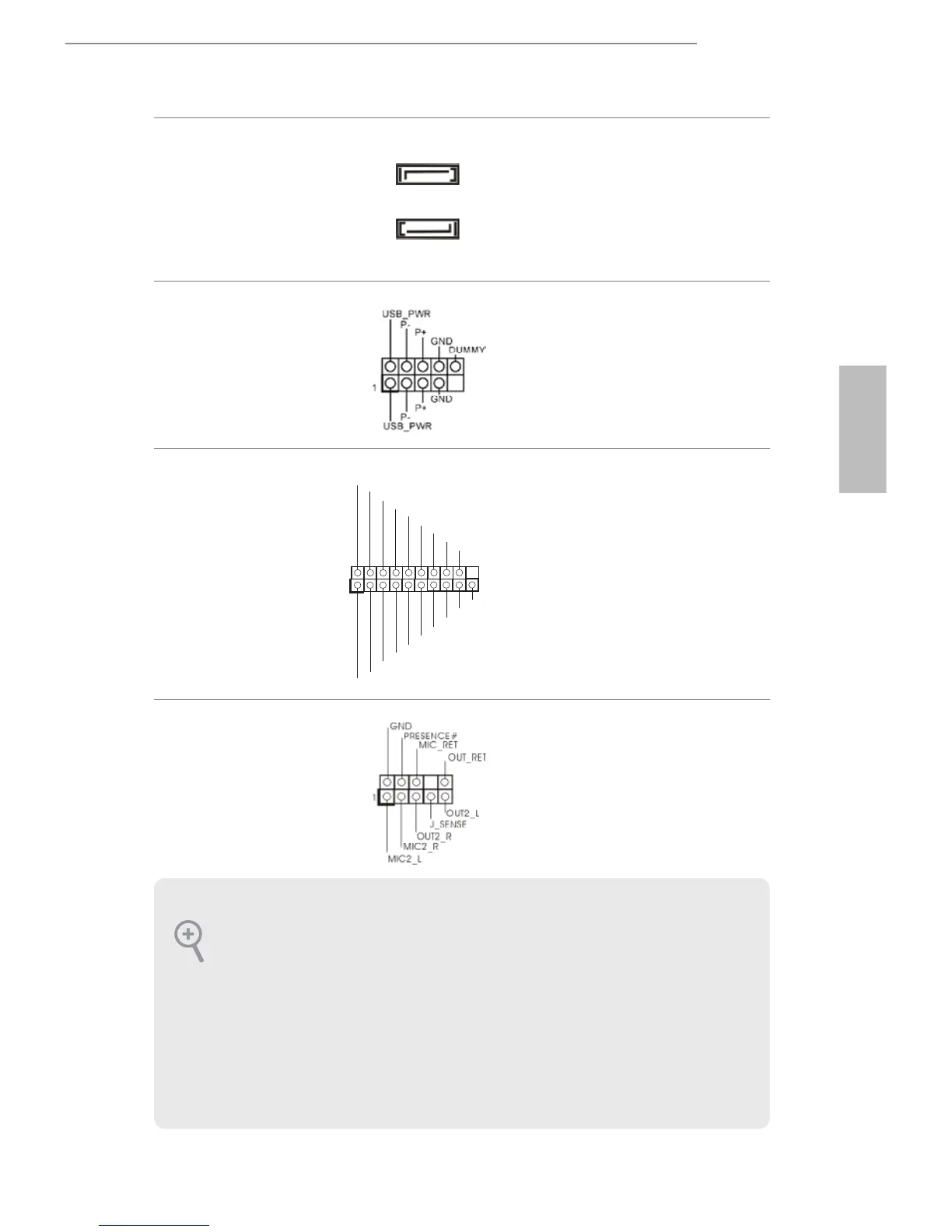

前面板音频接脚
(9 针 HD_AUDIO1)
( 见第 1 页，第 18 个）
此接脚用于将音频设备
连接到前音频面板。
1. 高清音频支持插孔感测，但机箱上的面板连线必须支持 HDA 才能正常工作。
请按照我们的手册和机箱手册的说明安装系统。
2. 如果您使用 AC' 97 音频面板，请按照以下步骤将它安装到前面板音频接脚：
A. 将 Mic_IN (MIC) 连接到 MIC2_L。
B. 将 Audio_R (RIN) 连接到 OUT2_R，将 Audio_L (LIN) 连接到 OUT2_L。
C. 将接地端 (GND) 连接到接地端 (GND)。
D. MIC_RET 和 OUT_RET 只用于高清音频面板。您不需要针对 AC' 97 音频
面板连接它们。
E. 要启用前麦克风，请转到 Realtek 控制面板上的“FrontMic”（前麦克风）
选项卡，调整 “Recording Volume”（录音音量）。
SATA3_A2
SATA3_A1
1
ID
IntA_P_D+
IntA_P_D-
GND
IntA_P_SSTX+
IntA_P_SSTX-
GND
IntA_P_SSRX+
Vbus
IntA_P_D+
IntA_P_D-
GND
IntA_P_SSTX+
IntA_P_SSTX-
GND
IntA_P_SSRX+
IntA_P_SSRX-
Vbus
IntA_P_SSRX-
