한 국 어
Q1900-ITX

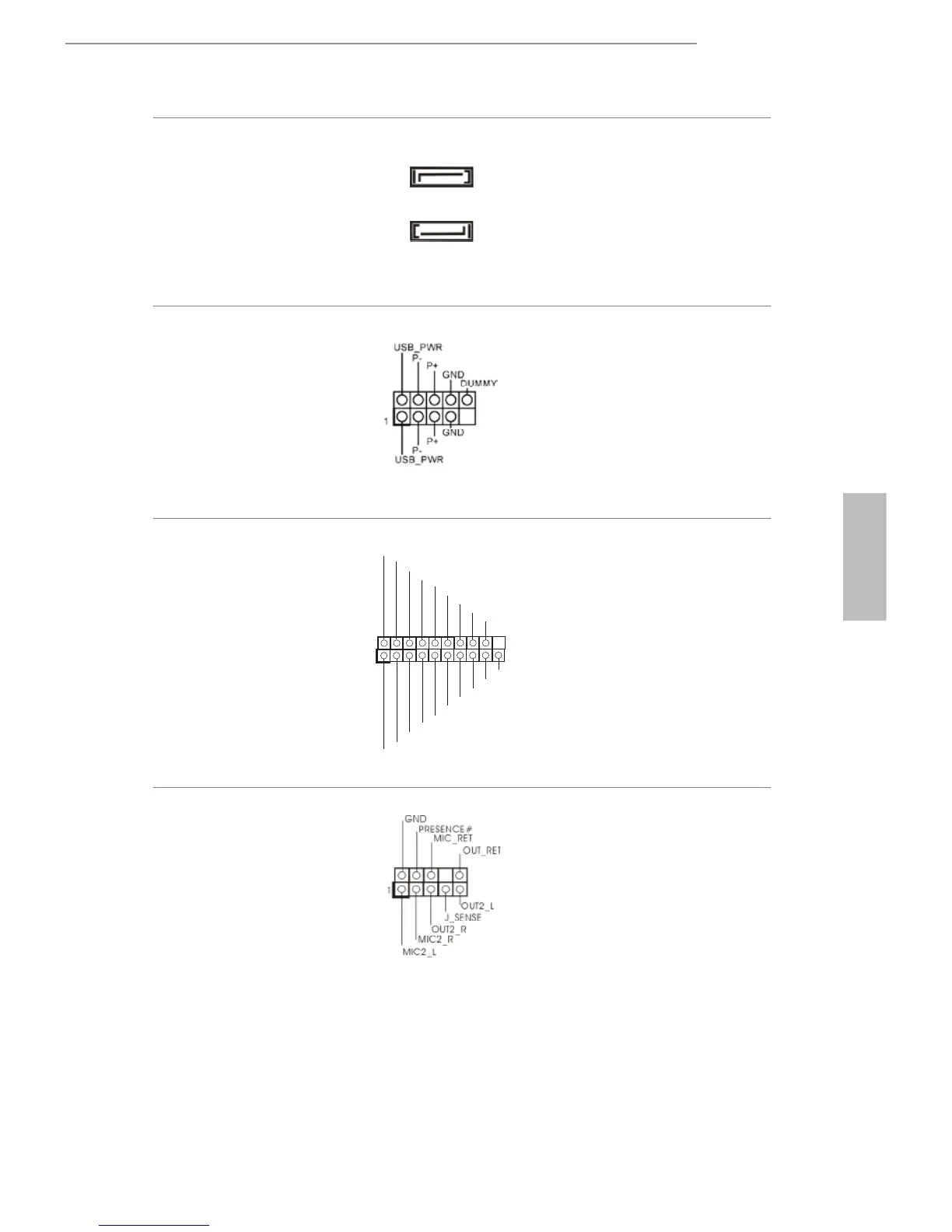

시리얼 ATA3 커넥터
(SATA3_A1:
1 페이지 , 15 번 항목 참조 )
(SATA3_A2:
1 페이지 , 16 번 항목 참조 )
이들 두 SATA3 커넥터
는 최대 6.0 Gb/s 데이
터 전송 속도를 제공하
는 내부 저장 장치용
SATA 데이터 케이블을
지원합니다 .
USB 2.0 헤더
(9 핀 USB1_2)
(1 페이지 , 4 번 항목 참조 )
I/O 패널에 USB 2.0 포
트 두 탑재되어 있을 뿐
아니라 마더보드에 헤
더 한 개가 탑재되어 있
습니다 . 각 USB 2.0 헤
더는 포트 두 개를 지원
할 수 있습니다 .
USB 3.0 헤더
(19 핀 USB3_1_2)
(1 페이지 , 5 번 항목 참조 )
I/O 패널에 USB 3.0 포
트 두 탑재되어 있을 뿐
아니라 마더보드에 헤
더 한 개가 탑재되어 있
습니다 . 각 USB 3.0 헤
더는 포트 두 개를 지원
할 수 있습니다 .
전면 패널 오디오 헤더
(9 핀 HD_AUDIO1)
(1 페이지 , 18 번 항목 참조 )
이 헤더는 오디오 장치
를 전면 오디오 패널에
연결하는 데 사용됩니
다 .
SATA3_A2
SATA3_A1
1
ID
IntA_P_D+
IntA_P_D-
GND
IntA_P_SSTX+
IntA_P_SSTX-
GND
IntA_P_SSRX+
Vbus
IntA_P_D+
IntA_P_D-
GND
IntA_P_SSTX+
IntA_P_SSTX-
GND
IntA_P_SSRX+
IntA_P_SSRX-
Vbus
IntA_P_SSRX-
