88
한 국 어

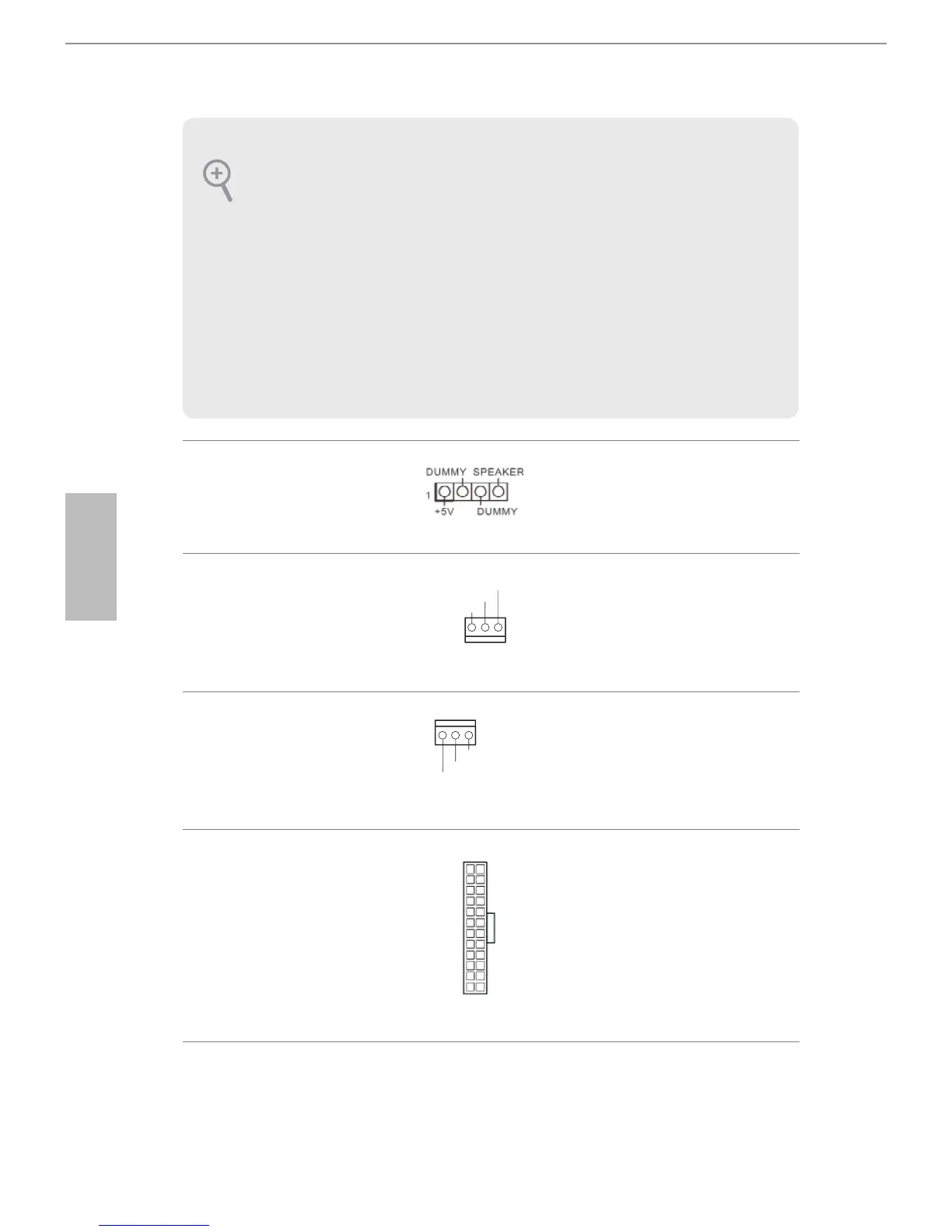

새시 스피커 헤더
(4 핀 SPEAKER 1)
(1 페이지 , 11 번 항목 참조 )
새시 스피커를 이 헤
더에 연결하십시오 .
섀시 팬 커넥터
(3 핀 CHA_FAN1)
(1 페이지 , 8 번 항목 참조 )
팬 케이블을 팬 커넥
터에 연결하고 검은색
와이어를 접지핀에 연
결하십시오 .
CPU 팬 커넥터
(3 핀 CPU_FAN1)
(1 페이지 , 1 번 항목 참조 )
CPU 팬 케이블을 커넥
터에 연결하고 검은색
와이어를 접지핀에 연
결하십시오 .
ATX 전원 커넥터
(24 핀 ATXPWR1)
(1 페이지 , 3 번 항목 참조 )
이 마더보드에는 24
핀 ATX 전원 커넥터가
탑재되어 있습니다 .
20 핀 ATX 전원공급
장치를 사용하려면 핀
1 과 핀 13 을 따라 연
결하십시오 .
1.
고음질 오디오는 잭 감지를 지원하지만 올바르게 작동하려면 섀시의 패널 와이
어가 HDA 를 지원해야 합니다 . 설명서 및 섀시 설명서에 나와 있는 지침을 따
라 시스템을 설치하십시오 .
2.
AC’97 오디오 패널을 사용할 경우 아래와 같은 절차를 따라 전면 패널 오디오
헤더에 설치하십시오 :
A. Mic_IN (MIC) 를 MIC2_L 에 연결합니다 .
B. Audio_R (RIN) 을 OUT2_R 에 연결하고 Audio_L (LIN) 을 OUT2_L 에 연결합
니다 .
C. 접지 (GND) 를 접지 (GND) 에 연결합니다 .
D. MIC_RET 및 OUT_RET 는 HD 오디오 패널에만 사용됩니다 . AC’97 오디오
패널용으로 연결할 필요가 없습니다 .
E. 전면 마이크를 활성화하려면 Realtek 제어판에서 “FrontMic” 탭으로 가서
“Recording Volume( 녹음 볼륨 )”을 조정합니다 .
12
1
24
13
