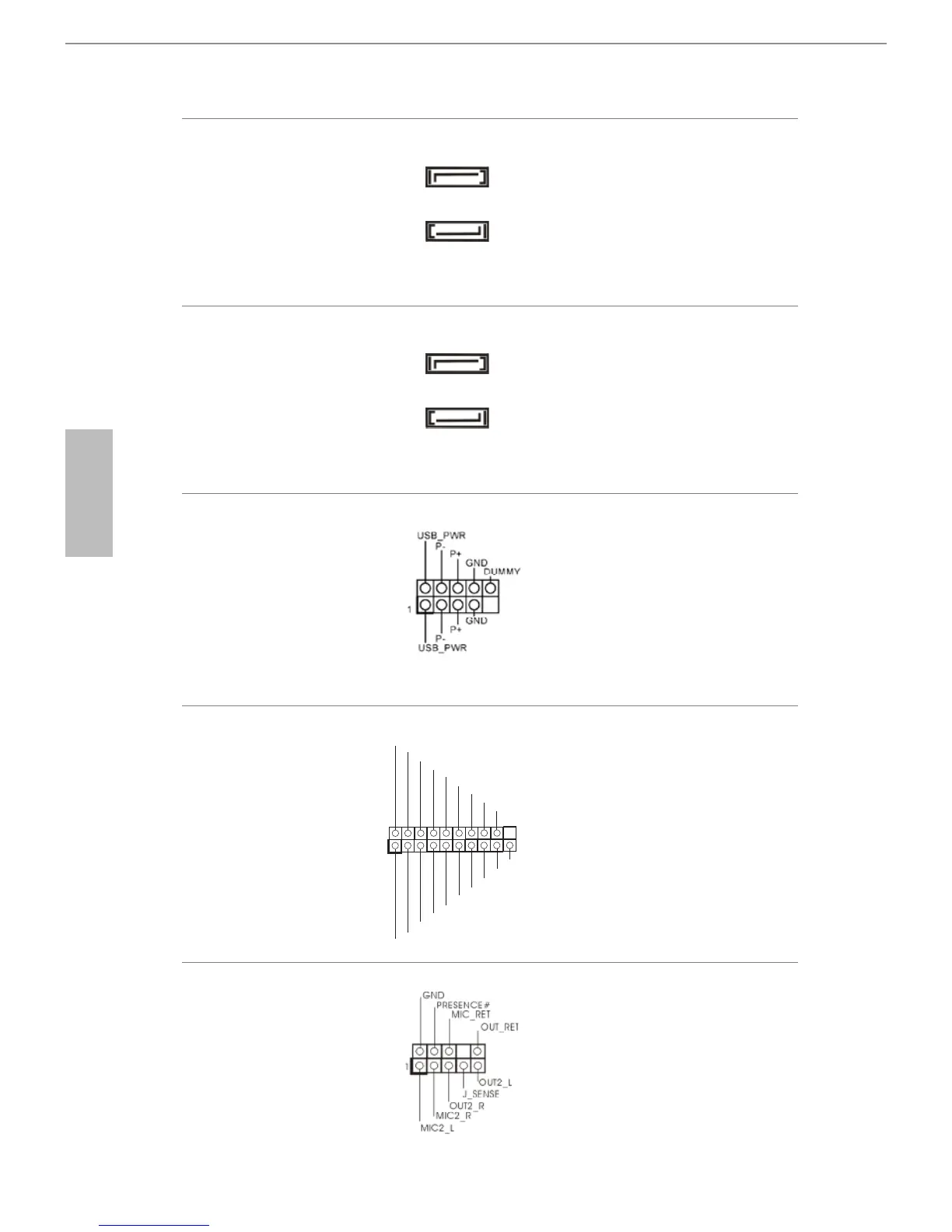

ASROCK Q1900-ITX Quick Installation Guide

96
日本語
シリアルATA2
コネクター
（SATA2_1：
p.1、No. 9 参照）
（SATA2_2：
p.1、No. 6 参照）
これら2 つのSATA2 コネ
クターは、最高3.0 Gb/ 秒
のデータ転送速度で内部
ストレージデバイス用の
SATA データケーブルを
サポートします。
シリアルATA3
コネクター
（SATA3_A1：
p.1、No. 15 参照）
（SATA3_A2：
p.1、No. 16 参照）
これら2 つのSATA3 コネ
クターは、最高6.0 Gb/ 秒
のデータ転送速度で内部
ストレージデバイス用の
SATA データケーブルを
サポートします。
USB 2.0 ヘッダー
（9 ピンUSB1_2）
（p.1、No. 4 参照）
I/O パネルの2 つのUSB
2.0 ポートに加えて、この
マザーボードには1 つの
ヘッダーがあります。各
USB 2.0 ヘッダーは、2 つ
のポートをサポートでき
ます。
USB 3.0 ヘッダー
（19 ピンUSB3_1_2）
（p.1、No. 5 参照）
I/O パネルの2 つのUSB
3.0 ポートに加えて、この
マザーボードには1 つの
ヘッダーがあります。各
USB 3.0 ヘッダーは、2 つ
のポートをサポートでき
ます。
フロントパネルオーディ
オヘッダー
（9 ピンHD_AUDIO1）
（p.1、No. 18 参照）
このヘッダーは、フロント
オーディオパネルにオー
ディオデバイスを接続す
るためのものです。
SATA2_2
SATA2_1
SATA3_A2
SATA3_A1
1
ID
IntA_P_D+
IntA_P_D-
GND
IntA_P_SSTX+
IntA_P_SSTX-
GND
IntA_P_SSRX+
Vbus
IntA_P_D+
IntA_P_D-
GND
IntA_P_SSTX+
IntA_P_SSTX-
GND
IntA_P_SSRX+
IntA_P_SSRX-
Vbus
IntA_P_SSRX-
