97
日本語
Q1900-ITX

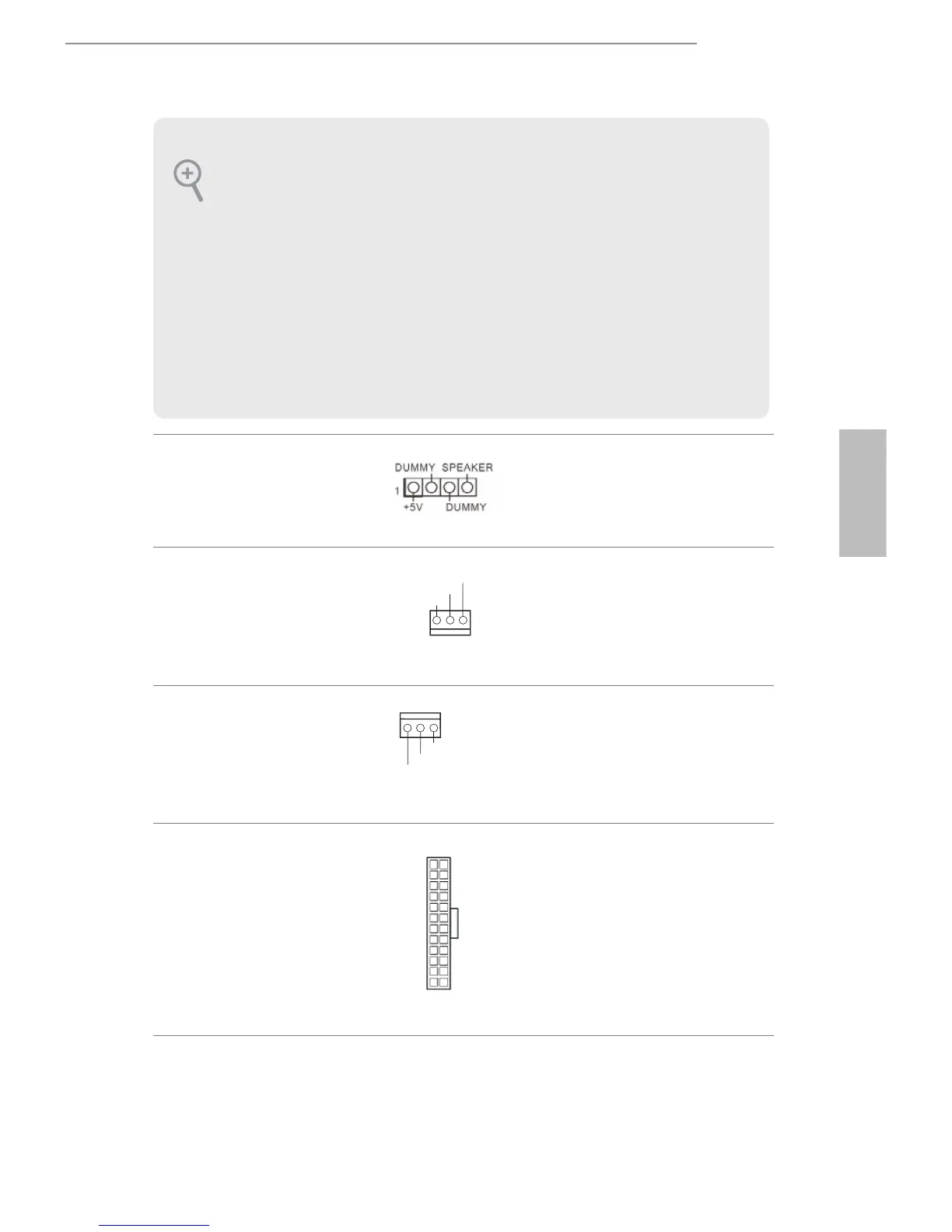

シャーシスピーカーヘッダ
(4 ピン SPEAKER1)
（p.1、No. 11 参照）
シャーシのスピーカーと
このヘッダを接続してく
ださい。
シャーシファンコネクター
（3 ピンCHA_FAN1）
（p.1、No. 8 参照）
ファンケーブルはファン
コネクターに接続し、黒
線とアースピンを合わせ
てください。
CPU ファンコネクター
（3 ピンCPU_FAN1）
（p.1、No. 1 参照）
CPU ファンケーブルをコ
ネクタに接続して、黒色
のワイヤーを接地ピンに
接続してください。
ATX 電源コネクター
（24 ピンATXPWR1）
（p.1、No. 3 参照）
このマザーボードは24
ピンATX 電源コネク
ターを提供します。20 ピ
ンのATX 電源を使用す
るには、ピン1 と13 番
に合わせて接続して
ください。
1. ハイディフィニションオーディオはジャックセンシングをサポートしています
が、正しく機能するためには、シャーシのパネルワイヤーがHDA をサポート
していることが必要です。お使いのシステムを取り付けるには、当社のマニュ
アルおよびシャーシのマニュアルの指示に従ってください。
2. ACʼ97 オーディオパネルを使用する場合には、次のステップで、前面パネル
オーディオヘッダーに取り付けてください。
Mic_IN (MIC) をMIC2_L に接続します。
B. Audio_R (RIN) をOUT2_R に、Audio_L (LIN) をOUT2_L に接続します。
C. アース(GND) をアース(GND) に接続します。
D. MIC_RETとOUT_RET は、HD オーディオパネル専用です。ACʼ97 オーディ
オパネルではこれらを接続する必要はありません。
E. フロントマイクを有効にするには、Realtekコントロールパネルの「FrontMic」
タブで、「録音音量」を調整してください。
12
1
24
13
