ASROCK Q1900-ITX Quick Installation Guide

24
Deutsch
Serial-ATA-2-Anschlüsse
(SATA2_1:
siehe S. 1, Nr. 9)
(SATA2_2:
siehe S. 1, Nr. 6)
Diese zwei SATA-2-
Anschlüsse unterstützen
SATA-Datenkabel für
interne Speichergeräte mit
einer Datenübertragungsge
schwindigkeit bis 3,0 Gb/s.
Serial-ATA-3-Anschlüsse
(SATA3_A1:
siehe S. 1, Nr. 15)
(SATA3_A2:
siehe S. 1, Nr. 16)
Diese zwei SATA-3-
Anschlüsse unterstützen
SATA-Datenkabel für
interne Speichergeräte mit
einer Datenübertragungsge
schwindigkeit bis 6,0 Gb/s.
USB 2.0-Stileisten
(9-polig, USB1_2)
(siehe S. 1, Nr. 4)
Neben zwei USB 2.0-Ports
an der E/A-Blende bendet
sich eine Stileiste an
diesem Motherboard. Jede
USB 2.0-Stileiste kann
zwei Ports unterstützen.
USB 3.0-Stileisten
(19-polig, USB3_1_2)
(siehe S. 1, Nr. 5)
Neben zwei USB 3.0-Ports
an der E/A-Blende bendet
sich eine Stileiste an
diesem Motherboard. Jede
USB 3.0-Stileiste kann
zwei Ports unterstützen.
Audiostileiste
(Frontblende)
(9-polig, HD_AUDIO1)
(siehe S. 1, Nr. 18)
Diese Stileiste dient
dem Anschließen von
Audiogeräten an der
Frontblende.

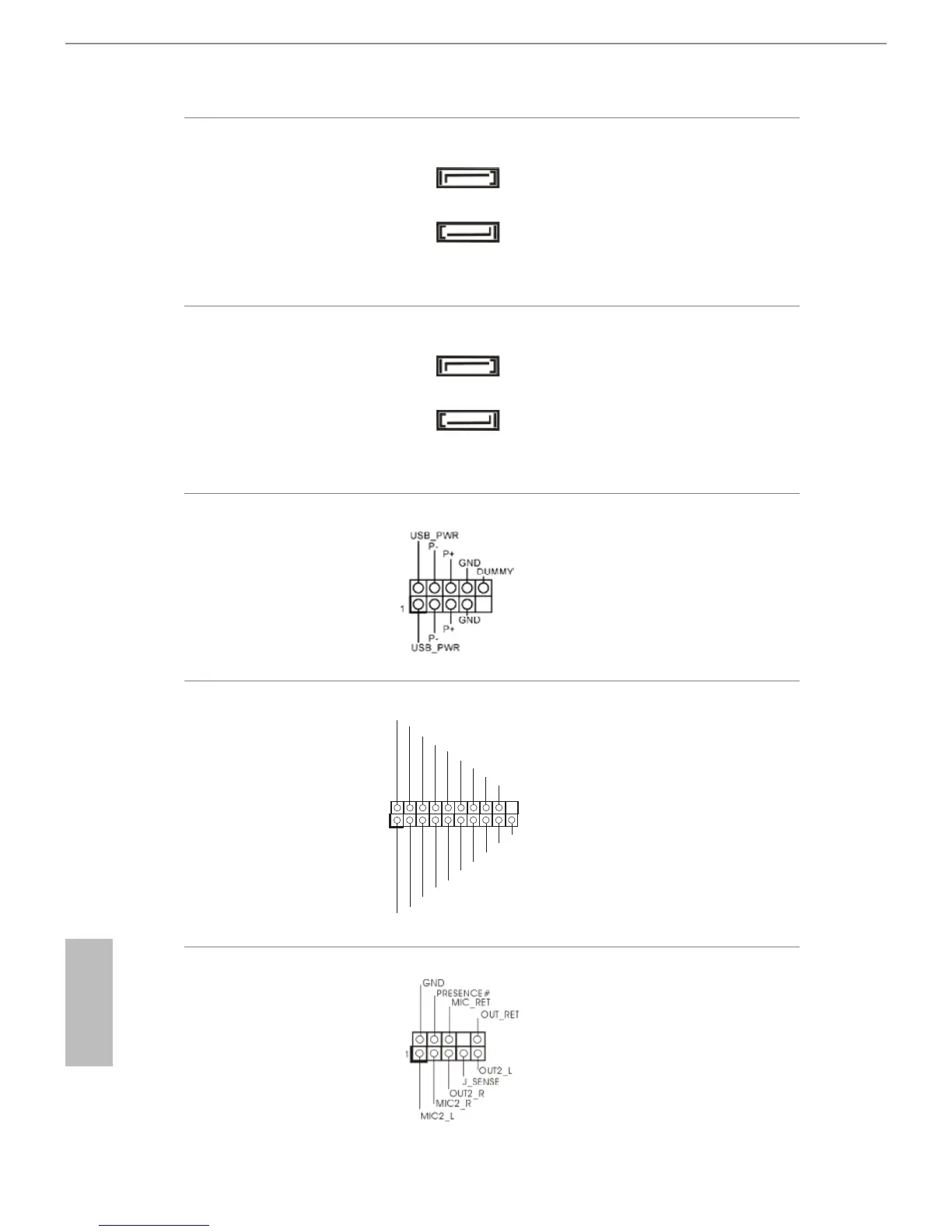

SATA2_2
SATA2_1
SATA3_A2
SATA3_A1
1
ID
IntA_P_D+
IntA_P_D-
GND
IntA_P_SSTX+
IntA_P_SSTX-
GND
IntA_P_SSRX+
Vbus
IntA_P_D+
IntA_P_D-
GND
IntA_P_SSTX+
IntA_P_SSTX-
GND
IntA_P_SSRX+
IntA_P_SSRX-
Vbus
IntA_P_SSRX-
