33
Français
Q1900-ITX

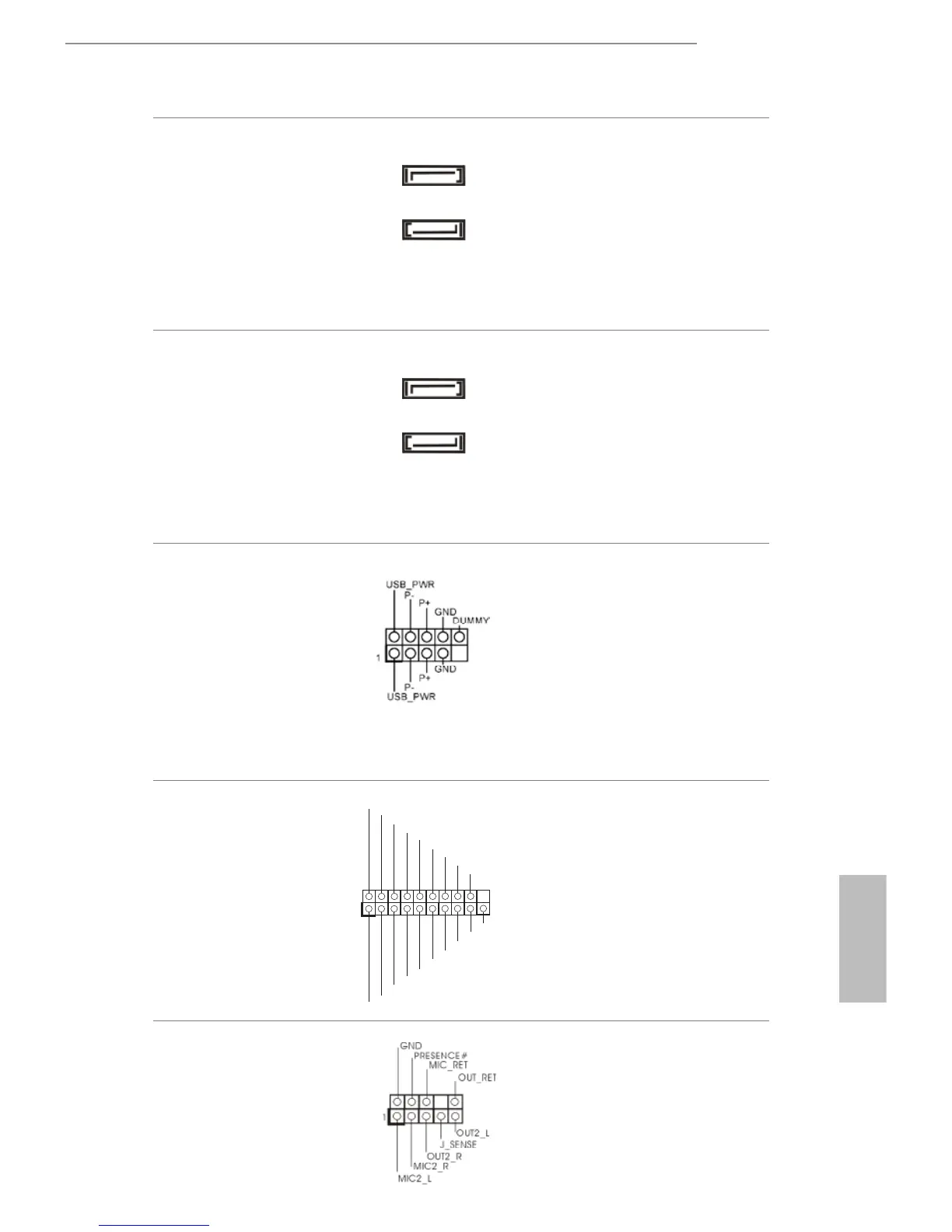

Connecteurs Serial ATA2
(SATA2_1:
voir p.1, No. 9)
(SATA2_2:
voir p.1, No. 6)
Ces deux connecteurs
SATA2 sont compatibles
avec les câbles de données
SATA pour les appareils de
stockage internes avec un
taux de transfert maximal
de 3,0 Go/s.
Connecteurs Serial ATA3
(SATA3_A1:
voir p.1, No. 15)
(SATA3_A2:
voir p.1, No. 16)
Ces deux connecteurs
SATA3 sont compatibles
avec les câbles de données
SATA pour les appareils de
stockage internes avec un
taux de transfert maximal
de 6,0 Go/s.
Embases USB 2,0
(USB1_2 à 9 broches)
(voir p.1, No. 4)
En plus des deux ports
USB 2.0 sur le panneau
E/S, cette carte mère
est dotée d’une embase
supplémentaire. Chaque
embase USB 2.0 peut
prendre en charge deux
ports.
Embases USB 3,0
(USB3_1_2 à 19 broches)
(voir p.1, No. 5)
En plus des deux ports
USB 3.0 sur le panneau
E/S, cette carte mère
est dotée d’une embase
supplémentaire. Chaque
embase USB 3.0 peut
prendre en charge deux
ports.
Embase audio du panneau
frontal
(HD_AUDIO1 à 9
broches)
(voir p.1, No. 18)
Cette embase sert au
branchement des appareils
audio au panneau audio
frontal.
SATA2_2
SATA2_1
SATA3_A2
SATA3_A1
1
ID
IntA_P_D+
IntA_P_D-
GND
IntA_P_SSTX+
IntA_P_SSTX-
GND
IntA_P_SSRX+
Vbus
