ASROCK Q1900-ITX Quick Installation Guide

51
Español
Q1900-ITX

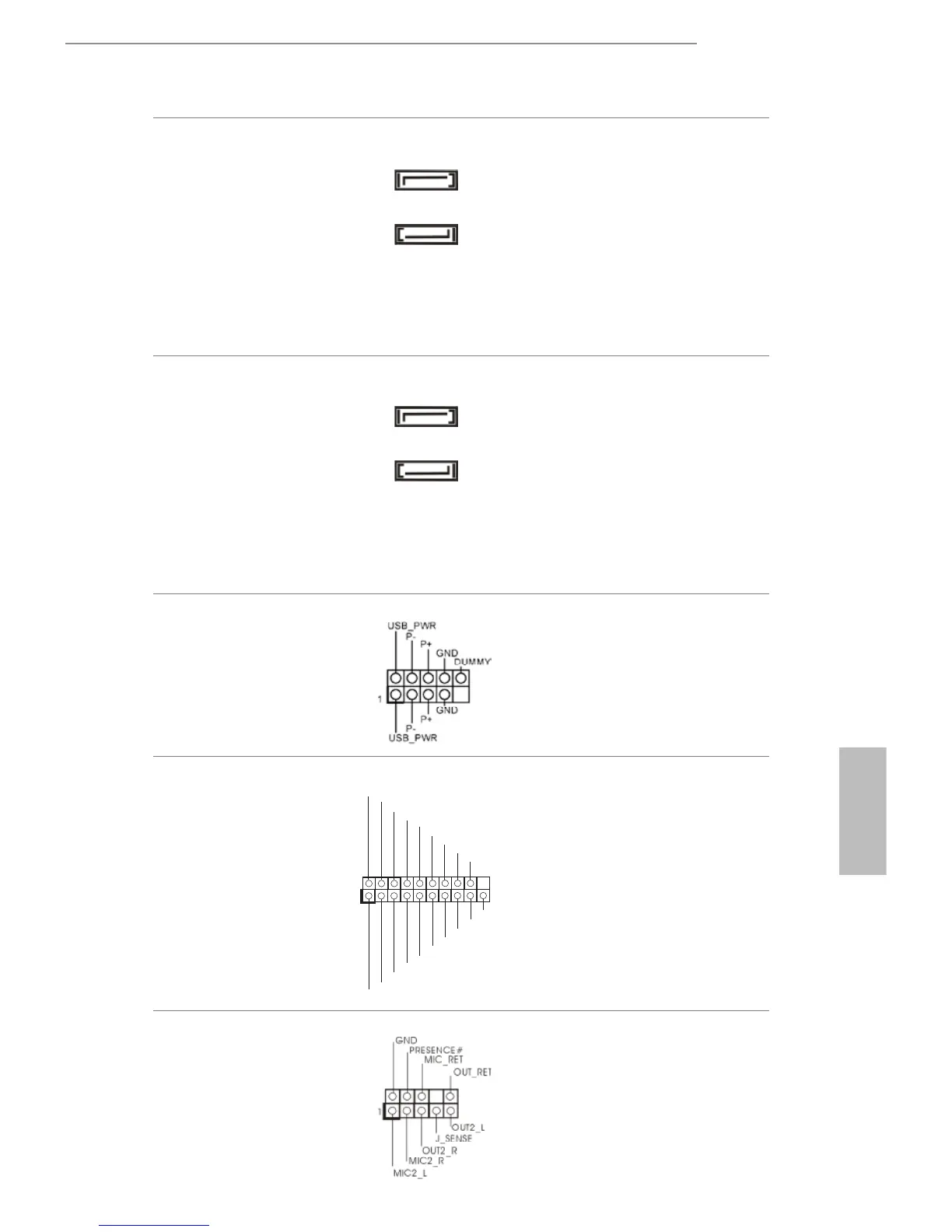

Conectores Serie ATA2
(SATA2_1:
consulte la pág.1, N.º 9)
(SATA2_2:
consulte la pág.1, N.º 6)
Estos dos conectores
SATA2 son compatibles
con cables de datos SATA
para dispositivos de
almacenamiento interno
con una velocidad de
transferencia de datos de
hasta 3,0 Gb/s.
Conectores Serie ATA3
(SATA3_A1:
consulte la pág.1, N.º 15)
(SATA3_A2:
consulte la pág.1, N.º 16)
Estos dos conectores
SATA3 son compatibles
con cables de datos SATA
para dispositivos de
almacenamiento interno
con una velocidad de
transferencia de datos de
hasta 6,0 Gb/s.
Cabezales USB 2.0
(USB1_2 de 9 pines)
(consulte la pág.1, N.º 4)
Además de dos puertos
USB 2.0 en el panel I/O,
esta placa base contiene un
cabezal. Cada cabezal USB
2.0 admite dos puertos.
Cabezales USB 3.0
(USB3_1_2 de 19 pines)
(consulte la pág.1, N.º 5)
Además de dos puertos
USB 3.0 en el panel I/O,
esta placa base contiene un
cabezal. Cada cabezal USB
3.0 admite dos puertos.
Cabezal de audio del panel
frontal
(HD_AUDIO1 de 9 pines)
(consulte la pág.1, N.º 18)
Este cabezal se utiliza para
conectar dispositivos de
audio al panel de audio
frontal.
SATA2_2
SATA2_1
SATA3_A2
SATA3_A1
1
ID
IntA_P_D+
IntA_P_D-
GND
IntA_P_SSTX+
IntA_P_SSTX-
GND
IntA_P_SSRX+
Vbus
IntA_P_D+
IntA_P_D-
GND
IntA_P_SSTX+
IntA_P_SSTX-
GND
IntA_P_SSRX+
IntA_P_SSRX-
Vbus
IntA_P_SSRX-
